申请日2016.01.14
公开(公告)日2016.04.27
IPC分类号C02F9/08
摘要
本发明公开了一种芝麻清洗污水处理系统及工艺。该工艺按以下步骤具体进行：(1)将清洗污水强制冷却至0-5℃，保持10-15min;(2)通过机械的方式将清洗污水表面的固化油脂除去;(3)向步骤(2)得到的污水中加入氯化铵和聚合氯化铝铁，搅拌均匀，再加入NaOH，调节溶液的PH值为7-10，一方面发生水解反应生成胶体吸附油珠，另一方面发生聚合作业形成不同程度的大分子聚合物，通过吸附、架桥作业脱除污水中的油滴;(4)对步骤(3)得到的污水进行自然沉降24-48h，排放上层清水即可。本发明的工艺步骤衔接有序，分别通过强制冷却、机械除油和化学除油三大步骤，使得清洗污水中的油脂可以完全除去，油脂污水处理效果好，处理后的污水可以直接排放。
权利要求书
1.一种芝麻清洗污水处理工艺，其特征在于，按以下步骤具体进行：
(1)将清洗污水强制冷却至0-5℃，保持10-15min;
(2)通过机械的方式将清洗污水表面的固化油脂除去;
(3)向步骤(2)得到的污水中加入氯化铵和聚合氯化铝铁，搅拌均匀，再加入NaOH，调节溶液的PH值为7-10，一方面发生水解反应生成胶体吸附油珠，另一方面发生聚合作业形成不同程度的大分子聚合物，通过吸附、架桥作业脱除污水中的油滴;
(4)对步骤(3)得到的污水进行自然沉降24-48h，排放上层清水即可。
2.根据权利要求1所述的芝麻清洗污水处理工艺，其特征在于，在所述步骤(3)中加入的氯化铵加入量为0.02-0.05mg/L，聚合氯化铝铁加入量为0.5-1.5mg/L。
3.根据权利要求1所述的芝麻清洗污水处理工艺，其特征在于，所述步骤(4)还包括向步骤(3)得到的污水中先加入复合沉降絮凝剂聚丙烯酰胺和白炭黑，聚丙烯酰胺加入量为0.05-0.1mg/L，白炭黑加入量0.2-0.3mg/L。

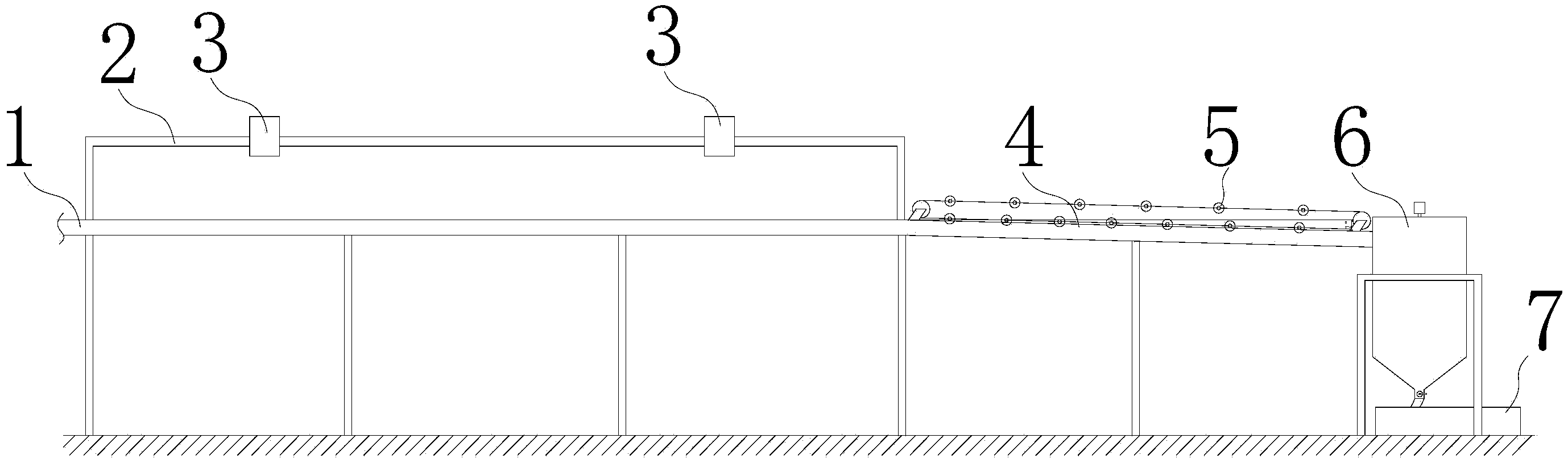

4.一种芝麻清洗污水处理系统，其特征在于，该系统包括：冷却装置，具有一水平水槽(1)和罩壳(2)，所述罩壳内置冷却机构(3)，用于强制冷却清洗污水，固化污水中的油脂;机械除油装置，具有一与所述水平水槽的倾斜水槽(4)和置于倾斜水槽上的吸附辊(5)，用于除去已固化的油脂;化学除油装置，具有一反应器(6)和沉淀池(7)，所述反应器上设有一药剂添加窗口，含有少量油脂的污水进入反应器，与药剂发生反应，进而流入沉淀池沉淀，然后排放出符合国家标准的水质。
5.根据权利要求4所述的芝麻清洗污水处理系统，其特征在于，所述罩壳(2)包括钢板框架及内置保温层，钢板框架呈长方体，钢板框架对称开设豁口，水平水槽架设在钢板框架的豁口中，清洗污水在罩壳内缓慢通过，降低油脂的溶解度，且使得污水中的油脂能够固化。
6.根据权利要求4或5所述的芝麻清洗污水处理系统，其特征在于，所述机械除油装置的倾斜水槽(4)的倾斜角度为1-3°。
说明书
一种芝麻清洗污水处理系统及工艺
技术领域
本发明属于污水处理设备技术领域，尤其是涉及一种芝麻清洗污水处理系统，还涉及一种该系统的处理工艺。
背景技术
芝麻富含油脂而长期被人们用来提取芝麻油，作为日常菜肴的调料和工业生产原料。在油脂生产企业，芝麻的生产制油工艺包括色选、清洗、烘炒及炼油等多道工序，其中清洗工序包括水洗及脱水，以便后续的烘炒工序。目前每吨芝麻清洗需要2‐3吨清水，清洗过后的水中含有油脂和少量的泥土灰尘，而这些清洗水被排放到储水池中，一段时间后由于油脂被微生物分解发酵，极容易产生恶臭气体，这种现象在夏天尤其严重，恶臭气体造成整个厂区周围臭气熏天，如果直接排放进入河流，容易造成水体污染，因此急需解决这一问题。
中国发明专利(公开号为CN104891746A)公开了一种去除油脂厂废水恶臭气味物质的设备，包括生物反应器、沉淀池、污泥回流管，生物反应器壁上设有废水进水管和溢流口，废水进水管设置在生物反应器壁的下部，溢流口设置在生物反应器壁的上部，废水进水管一端伸入在生物反应器内的底部，伸入在生物反应器内的废水进水管上连接贯通多根均匀分布的支管，每根支管上设有若干出水孔，废水进水管另一端伸出在生物反应器外连接废水源，废水通过废水进水管流入生物反应器内的支管，废水经支管上的出水孔均匀进入生物反应器内，伸出在生物反应器外的废水进水管设有控制闸阀、加药装置，加药装置设有加药管连接废水进水管，加药装置通过加药管、废水进水管向所述生物反应器内加药，生物反应器上部沿内壁设有生物反应器集水槽，生物反应器集水槽连接溢流口，生物反应器内安装有搅拌机，所述沉淀池为上部圆柱形和下部圆锥形连接构成竖流式沉淀池，沉淀池上部壁上设有沉淀池进水管和出水口，沉淀池底部圆锥端设有污泥出口，沉淀池内设有中心管、排泥管和沉淀池集水槽，中心管设置在沉淀池内的中心部位，中心管通过沉淀池进水管连接生物反应器的溢流口，生物反应器内的水经过溢流口连接的沉淀池进水管和中心管进入沉淀池，沉淀池集水槽设置在沉淀池上部内壁上，排泥管上端连接沉淀池集水槽，排泥管下端设置在接近污泥出口处，排泥管上设有三通管，排泥管通过三通管和所述污泥回流管连接所述废水进水管。本发明的设备结构较为复杂，且只能简单的除臭，无法达到油脂废水理想处理结果，处理过的污水还需要沉降一段时间才可以排放。
发明内容
为了克服现有技术的缺陷，本发明的目的是提供一种芝麻清洗污水处理工艺，油脂污水处理效果好，处理后的污水可以直接排放。
本发明解决其技术问题采用的技术方案是：一种芝麻清洗污水处理工艺，按以下步骤具体进行：
(1)将清洗污水强制冷却至0-5℃，保持10-15min;
(2)通过机械的方式将清洗污水表面的固化油脂除去;
(3)向步骤(2)得到的污水中加入氯化铵和聚合氯化铝铁，搅拌均匀，再加入NaOH，调节溶液的PH值为7-10，一方面发生水解反应生成胶体吸附油珠，另一方面发生聚合作业形成不同程度的大分子聚合物，通过吸附、架桥作业脱除污水中的油滴;
(4)对步骤(3)得到的污水进行自然沉降24-48h，排放上层清水即可。
在所述步骤(3)中加入的氯化铵加入量为0.02-0.05mg/L，聚合氯化铝铁加入量为0.5-1.5mg/L。
所述步骤(4)还包括向步骤(3)得到的污水中先加入复合沉降絮凝剂聚丙烯酰胺和白炭黑，聚丙烯酰胺加入量为0.05-0.1mg/L，白炭黑加入量0.2-0.3mg/L。
本发明的另一目的是提供一种芝麻清洗污水处理系统，其特点是包括：冷却装置，具有一水平水槽和罩壳，所述罩壳内置冷却机构，用于强制冷却清洗污水，固化污水中的油脂;机械除油装置，具有一与所述水平水槽的倾斜水槽和置于倾斜水槽上的吸附辊，用于除去已固化的油脂;化学除油装置，具有一反应器和沉淀池，所述反应器上设有一药剂添加窗口，含有少量油脂的污水进入反应器，与药剂发生反应，进而流入沉淀池沉淀，然后排放出符合国家标准的水质。
本发明进一步改进，所述罩壳包括钢板框架及内置保温层，钢板框架呈长方体，钢板框架对称开设豁口，水平水槽架设在钢板框架的豁口中，清洗污水在罩壳内缓慢通过，降低油脂的溶解度，且使得污水中的油脂能够固化。
本发明进一步改进，所述机械除油装置的倾斜水槽的倾斜角度为1-3°。
与现有技术相比，本发明的有益效果是：
1)本发明的工艺步骤衔接有序，分别通过强制冷却、机械除油和化学除油三大步骤，使得清洗污水中的油脂可以完全除去，油脂污水处理效果好，处理后的污水可以直接排放;
2)本发明的工艺首次将清洗污水进行彻底的处理，这是与现有生产工艺最 大的进步，处理过后的水可以用来灌溉和清洗生产场地，实现了资源的合理化使用，降低了生产成本，也保护了环境;
3)本发明的系统，结构简单，占用场地小，使用效果明显，不仅适合清洗污水的处理，还可以用于生活污水的处理，投资成本少，降低企业的环保设备的投入。
