申请日2015.12.30
公开(公告)日2016.10.05
IPC分类号C02F11/00
摘要
本实用新型提供一种污泥降解设备，包括粉碎机、初沉淀池、污泥池和二次沉淀池，所述的粉碎机与初沉淀池相连，所述的二次沉淀池设在初沉淀池一侧并与初沉淀池相连，所述的污泥池分别于初沉淀池与二次沉淀池相连;所述的粉碎机底部设有隔油层，所述的粉碎机旁还设有储油箱，所述的隔油层与储油箱相连，所述的二次沉淀池一侧设有排水箱，所述的排水箱内设有除臭装置和消毒装置;所述的粉碎机旁还设有控制箱，所述的控制箱上设有控制面板。本实用新型污泥池内的微生物降解装置可以再处理沉淀下的泥沙，而初沉淀内的搅拌桨搅拌已降解后的泥沙，然后进行再次处理，实现循环多次处理的目的。

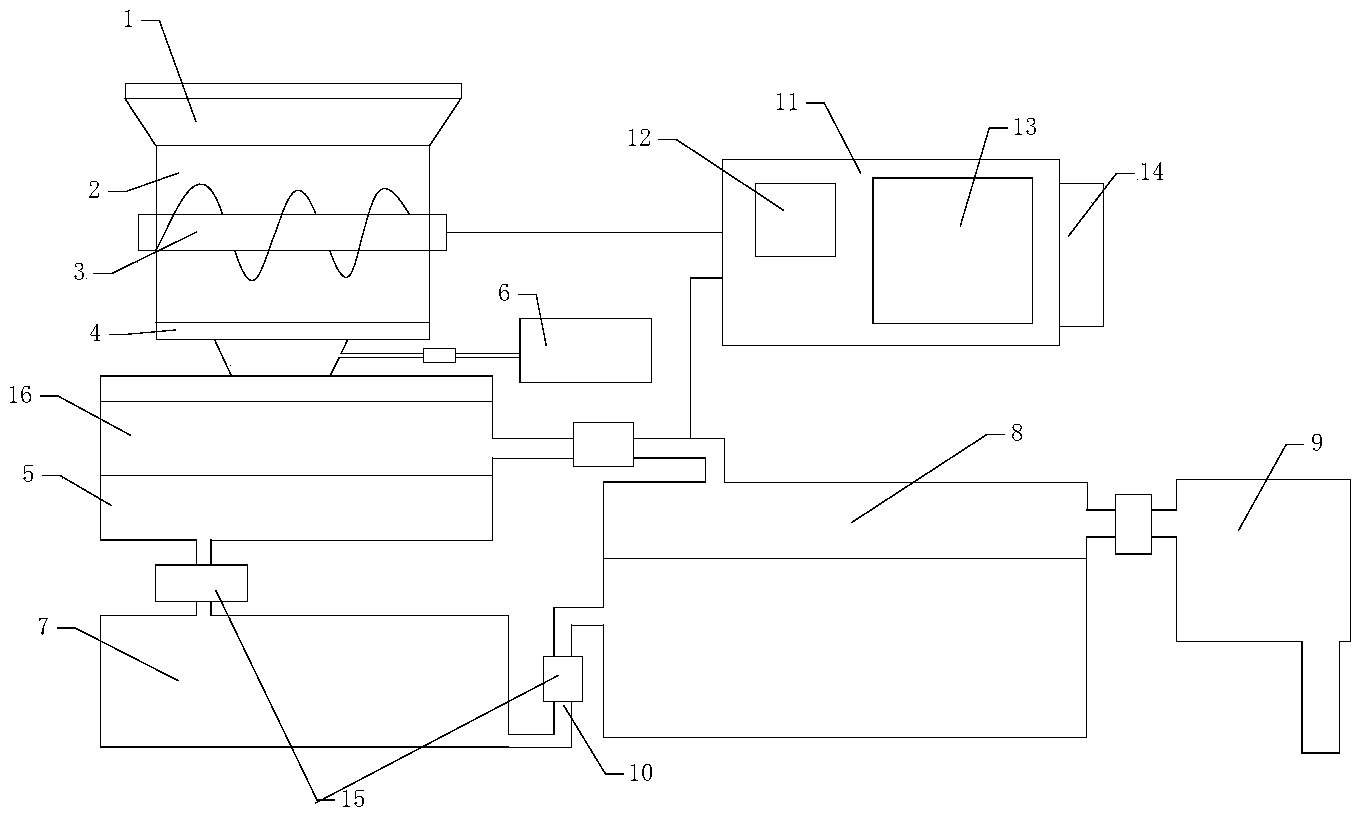

摘要附图
权利要求书
1.一种污泥降解设备，包括粉碎机、初沉淀池、污泥池和二次沉淀池，其特征在于：所述的粉碎机与初沉淀池相连，所述的二次沉淀池设在初沉淀池一侧并与初沉淀池相连，所述的污泥池分别于初沉淀池与二次沉淀池相连;
所述的粉碎机底部设有隔油层，所述的粉碎机旁还设有储油箱，所述的隔油层与储油箱相连，所述的二次沉淀池一侧设有排水箱，所述的排水箱内设有除臭装置和消毒装置;
所述的粉碎机旁还设有控制箱，所述的控制箱上设有控制面板。
2.根据权利要求1所述的一种污泥降解设备，其特征在于：所述的初沉淀池和污泥池通过循环管连接，所述的二次沉淀池和污泥池通过回流管连接，所述的循环管和回流管上设有循环泵，所述的初沉淀和二次沉淀池之间设有水泵，所述的二次沉淀池与排水箱通过排水管相连，所述的排水管上设有水泵。
3.根据权利要求1所述的一种污泥降解设备，其特征在于：所述的污泥池内还设有微生物降解装置。
4.根据权利要求1所述的一种污泥降解设备，其特征在于：所述的排水管、循环管、回流管上均设有电磁阀，所述的控制箱内设有总控阀和电机，所述的电磁阀由总控阀控制，所述的电机与粉碎机相连。
5.根据权利要求1所述的一种污泥降解设备，其特征在于：所述的粉碎机内设有螺旋杆，所述的螺旋杆上设有螺旋叶片，所述的叶片的外缘设有刃口。
6.根据权利要求1所述的一种污泥降解设备,其特征在于：所述的初沉 淀池内设有小型吸附池，所述的吸附池一侧设有排管，所述的排管设在初沉淀池内，所述的初沉淀池内设有搅拌桨，所述的搅拌桨与电机连接。
7.根据权利要求1所述的一种污泥降解设备,其特征在于：所述的除臭装置为药物除臭或者蒸汽除臭的方式，所述的消毒装置采用药物消毒。
8.根据权利要求1所述的一种污泥降解设备,其特征在于：所述的粉碎机的端口设有进水口，所述的进水口呈圆锥形，所述的进水口的侧壁与水平面的角度为30°-60°。
说明书
一种污泥降解设备
技术领域
本实用新型涉及一种污泥降解设备。
背景技术
目前，各地对污泥的处理普遍采用填埋方式，而污泥的特性含水率高达80-85%又难以与生活垃圾混合填埋，不仅占用大量土地而且污染周边环境及地下水。近几年来，个别地区采用干燥焚烧办法治理污泥取得一定效果，不仅实现了无害化、而且干燥后的污泥还可以送往发电厂与煤炭一起焚烧发电，取得一定的资源化利用效果。但干燥焚烧成本过高，难以推广，效果不佳;因此需要有一种新的技术，既能达到治理的环境要求，又要达到资源化的利用。
发明内容
本实用新型要解决的问题是个别地区采用干燥焚烧办法治理污泥取得一定效果，不仅实现了无害化、而且干燥后的污泥还可以送往发电厂与煤炭一起焚烧发电，取得一定的资源化利用效果。但干燥焚烧成本过高，难以推广，效果不佳因此需要有一种新的技术，既能达到治理的环境要求，又要达到资源化的利用。
为解决上述技术问题，本实用新型采用的技术方案是：
一种污泥降解设备，包括粉碎机、初沉淀池、污泥池和二次沉淀池，所述的粉碎机与初沉淀池相连，所述的二次沉淀池设在初沉淀池一侧并与初沉淀池相连，所述的污泥池分别于初沉淀池与二次沉淀池相连;
所述的粉碎机底部设有隔油层，所述的粉碎机旁还设有储油箱，所述的隔油层与储油箱相连，所述的二次沉淀池一侧设有排水箱，所述的排水箱内设有除臭装置和消毒装置;
所述的粉碎机旁还设有控制箱，所述的控制箱上设有控制面板。
进一步的，所述的初沉淀池和污泥池通过循环管连接，所述的二次沉淀池和污泥池通过回流管连接，所述的循环管和回流管上设有循环泵，所述的初沉淀和二次沉淀池之间设有水泵，所述的二次沉淀池与排水箱通过排水管相连，所述的排水管上设有水泵。
进一步的，所述的污泥池内还设有微生物降解装置。
进一步的，所述的排水管、循环管、回流管上均设有电磁阀，所述的控制箱内设有总控阀和电机，所述的电磁阀由总控阀控制，所述的电机与粉碎机相连。
进一步的，所述的粉碎机内设有螺旋杆，所述的螺旋杆上设有螺旋叶片，所述的叶片的外缘设有刃口。
进一步的，所述的初沉淀池内设有小型吸附池，所述的吸附池一侧设有排管，所述的排管设在初沉淀池内，所述的初沉淀池内设有搅拌桨，所述的搅拌桨与电机连接。
进一步的，所述的除臭装置可以为药物除臭或者蒸汽除臭的方式，所述的消毒装置采用药物消毒。
进一步的，所述的粉碎机的端口设有进水口，所述的进水口呈圆锥形，所述的进水口的侧壁与水平面的角度为30°-60°。
本实用新型具有的优点和积极效果是：
1、本实用新型将二次沉淀的泥沙通过回流管进入污泥池循环回初次沉淀池，进行再次处理;污泥池内的微生物降解装置可以再处理沉淀下的泥沙，而初沉淀内的搅拌桨搅拌已降解后的泥沙，然后进行再次处理，实现循环多次处理的目的。
2、本实用新型在粉碎机底部安装隔油层和储油箱，并且二次沉淀池一侧设有的排水箱内设有除臭装置和消毒装置，不仅可以将部分油脂过滤出去，还可以对沉淀后的清液进行消毒和除臭;而吸附池安装在初沉淀池内，降低了装置的占地面积。
3、本实用新型装置之间设有电磁阀、循环泵和水泵，防止其回流;控制面板实现所有操作，达到自动化处理的目的，结构简单，拆卸随意组合方便，并且成本较低。
