申请日2015.12.30
公开(公告)日2016.08.17
IPC分类号C02F1/32; C02F1/72
摘要
本实用新型公开了一种基于光触媒的污水处理装置，包括渗滤池和处理池，处理池的进水管与过滤池的出水管连接，所述处理池污水液面上设有中空的浮体，浮体均匀分布有通孔，浮体内放置有圆球，圆球表面涂布有光触媒涂层，相邻浮体通过连接条连接，处理池侧壁上部设有紫外光发生器，处理池外侧设有鼓气机，鼓气机的送气管末端与处理池内侧的底部接触。本实用新型使光触媒借助浮体漂浮在液面上，能够随液位而变化同时能够接受到紫外光照，通过鼓气机向污水中鼓气，增加污水中氧气含量，促进光触媒加速对污水中有机物的催化分解，其能够方便地对污水进行处理，且占地面积小，工序少，能耗低，易于操作，尤其适合富含有机物污水的处理。

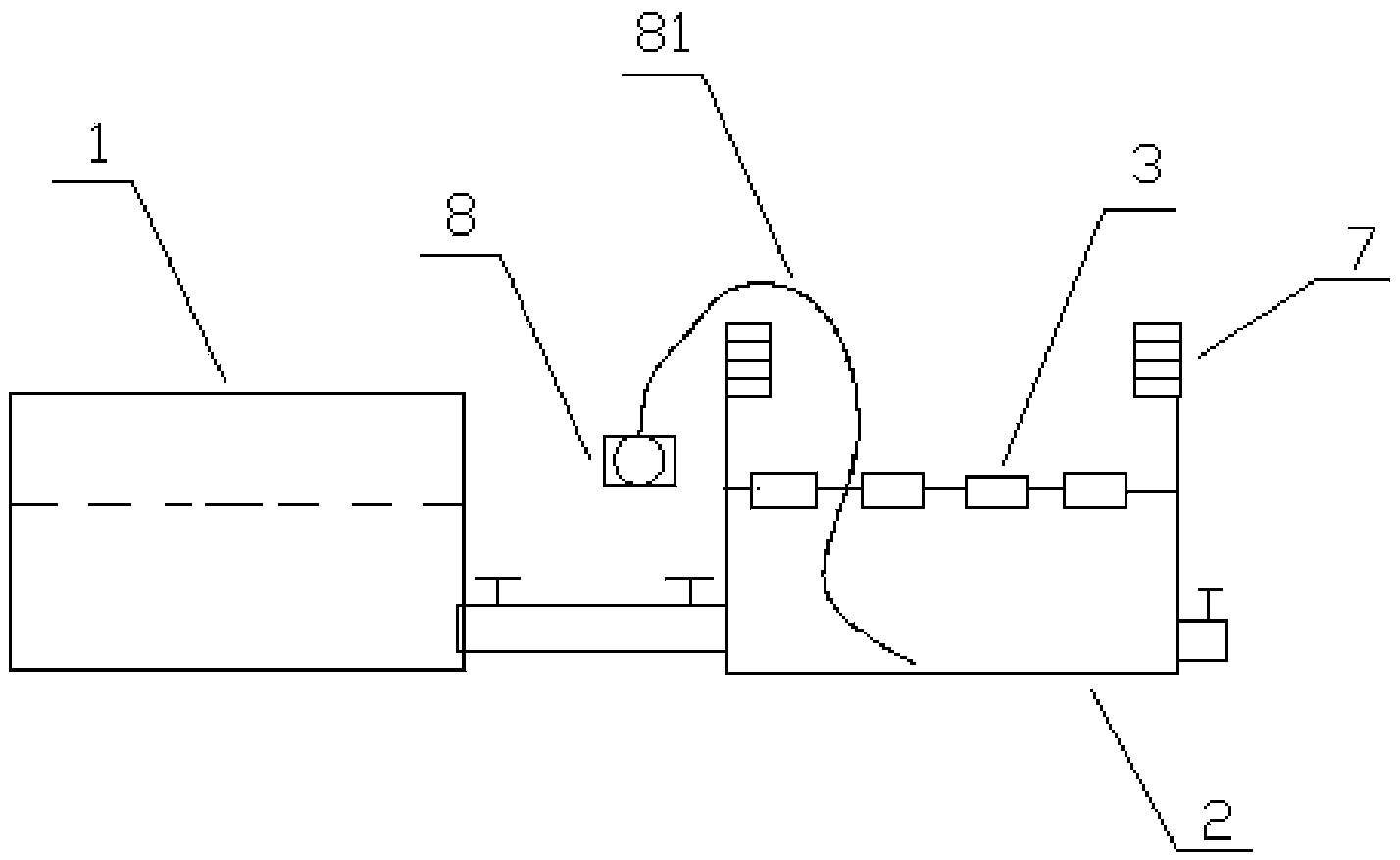

摘要附图
权利要求书
1.一种基于光触媒的污水处理装置，包括渗滤池(1)和处理池(2)，处理池(2)的进水管与过滤池的出水管连接，其特征在于：所述处理池(2)污水液面上设有中空的浮体(3)，浮体(3)均匀分布有通孔，浮体(3)内放置有圆球(4)，圆球(4)表面涂布有光触媒涂层(5)，相邻浮体(3)通过连接条(6)连接，处理池(2)侧壁上部设有紫外光发生器(7)，处理池(2)外侧设有鼓气机(8)，鼓气机(8)的送气管(81)末端与处理池(2)内侧的底部接触。
2.据权利要求1所述的一种基于光触媒的污水处理装置，其特征在于：所述浮体(3)设有开合盖。
3.根据权利要求1所述的一种基于光触媒的污水处理装置，其特征在于：所述所述浮体(3)侧壁设有连接环(31)，所述连接条(6)末端固定有夹子(61)，连接条(6)通过所述夹子(61)与连接环(31)固定。
说明书
一种基于光触媒的污水处理装置
技术领域
本实用新型涉及一种基于光触媒的污水处理装置，属于污水处理设备技术领域。
背景技术
生产生活中不断有污水产生，现代城市排放的污水种类繁多、成份复杂，处理难度大。目前大多采用化学处理法或者化学处理法结合重力分离、离心分离等物理方法进行处理，化学处理法处理效果虽好，但工艺的设备占地面积大，建设费用高，工艺流程长，传递过程耗能大、运行成本高，对一般中小工业企业节能减排带来极大压力，适用范围和推广方面有一定的局限性，另一方面城市生活污水排放比较分散，并且非连续排放，而现有的污水大多针对工业污水处理和城市集中住宅区的生活污水处理而设计，体积大，价格高，不适用于分散的生活污水处理。
实用新型内容
本实用新型的目的在于提供一种步骤简单、能耗较低的基于光触媒的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于光触媒的污水处理装置，包括渗滤池和处理池，处理池的进水管与过滤池的出水管连接，所述处理池污水液面上设有中空的浮体，浮体均匀分布有通孔，浮体内放置有圆球，圆球表面涂布有光触媒涂层，相邻浮体通过连接条连接，处理池侧壁上部设有紫外光发生器，处理池外侧设有鼓气机，鼓气机的送气管末端与处理池内侧的底部接触。
优选的，所述浮体设有开合盖。
优选的，所述所述浮体侧壁设有连接环，所述连接条末端固定有夹子，连接条通过所述夹子与连接环固定。
与现有技术相比，本实用新型的有益效果是：使光触媒借助浮体漂浮在液面上，能够随液位而变化同时能够接受到紫外光照，通过鼓气机向污水中鼓气，增加污水中氧气含量，促进光触媒加速对污水中有机物的催化分解，其能够方便地对污水进行处理，且占地面积小，工序少，能耗低，易于操作，尤其适合富含有机物污水的处理。
