申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号C02F11/00
摘要
本实用新型涉及一种污泥生态处理用注水杆，该注水杆具有圆锥形端部、中空杆部、杆壁上设有间隔设置的网孔板，杆壁外侧设有点状凸起，杆顶部设有与注水软管连接用螺纹;该注水杆为硬质工程塑料加工而成，具有很高的强度，能够很好的适应污泥的环境。

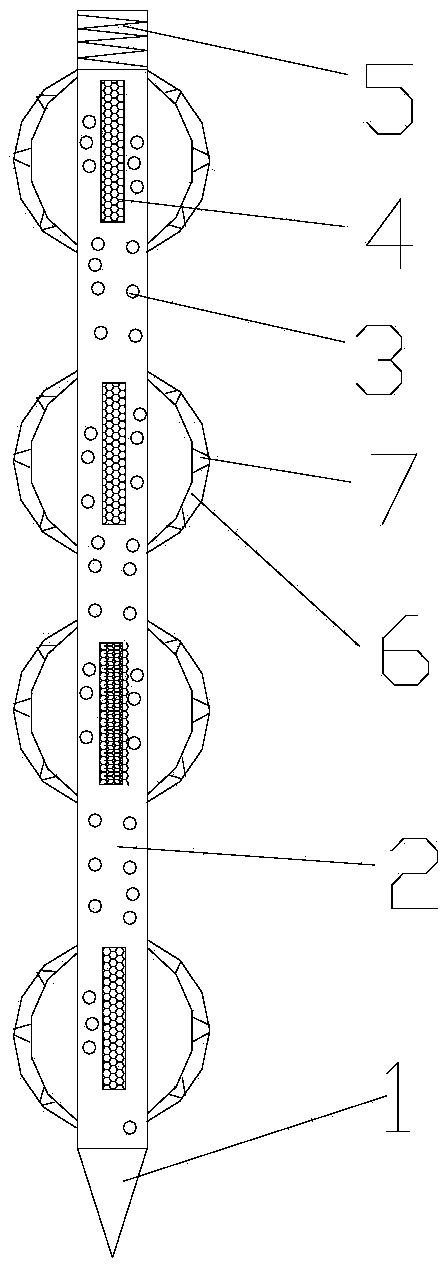

摘要附图
权利要求书
1.一种污泥生态处理用注水杆，其特征在于，注水杆下部为圆锥形端部，上部为空心杆，其横截面为圆形，空心杆的杆壁上设有间隔设置的网孔板，网孔板相应位置的杆壁外侧设置有橡胶注水囊，注水囊壁上设有注水孔;杆壁外侧设有点状凸起，杆顶部设有与注水软管连接用螺纹;该注水杆为硬质工程塑料一体加工而成。
2.如权利要求1所述的一种污泥生态处理用注水杆，其特征在于，空心杆壁厚度为3mm—6mm;空心杆外径为40mm—60mm。
3.如权利要求1所述的一种污泥生态处理用注水杆，其特征在于，杆壁外侧点状凸起的最大高度为1mm—2mm，间距50mm—100mm。
4.如权利要求1所述的一种污泥生态处理用注水杆，其特征在于，网孔板采用钢板网镶嵌在杆壁之中，孔径为300—500目;或者网孔板为杆壁一体成型，孔径为300—500目;网孔板部分展开成矩形，竖向长度为100mm—150mm，横向宽度为50mm—80mm。
5.如权利要求1所述的一种污泥生态处理用注水杆，其特征在于，注水囊壁上的注水孔为外小内大的锥形孔。
说明书
一种污泥生态处理用注水杆
技术领域
本实用新型涉及一种污泥处理用工具，具体为一种污泥生态处理用注水杆。
背景技术
通常污泥的处理均采用干燥，然后固化焚烧处理，但是由于污泥中含有大量有害物质，比如重金属、有机物等，如果不进行提前处理，在干燥、固化和焚烧过程中，会产生大量有害气体和有害物质，造成严重的环境污染。目前，普遍采用的办法是在对污泥干燥处理前，首先对污泥进行生态无害化处理，向其中注入活性酶液体，对污泥中有害物质进行反应清除。但是由于污泥中自由水、表面水和结合水的综合作用，使得注水杆在污泥中被严密包裹，表面受到强大的张力作用，而使得其中液体即使在较大压力下也很难排出，即使排出也不能产生大范围的影响。针对以上技术问题，本实用新型提供一种污泥生态处理用注水杆，该注水杆不仅能够有效克服污泥中水在管表面产生的张力，而且能够产生较大的注水压力，以使得活性酶溶液在污泥中有效的扩散。
实用新型内容
本实用新型涉及一种污泥生态处理用注水杆，其下部为圆锥形端部，上部为空心杆，其横截面为圆形，空心杆的杆壁上设有间隔设置的网孔板，网孔板相应位置的杆壁外侧设置有橡胶注水囊，注水囊壁上设有注水孔;杆壁外侧设有点状凸起，杆顶部设有与注水软管连接用螺纹;该注水杆为硬质工程塑料一体加工而成。
空心杆壁厚度为3mm—6mm;空心杆外径为40mm—60mm;
杆壁外侧点状凸起的最大高度为1mm—2mm，间距50mm—100mm;
网孔板采用钢板网镶嵌在杆壁之中，孔径为300—500目;或者网孔板为杆壁一体成型，孔径为300—500目;网孔板部分展开成矩形，竖向长度为100mm—150mm，横向宽度为50mm—80mm;
注水囊壁上的注水孔为外小内大的锥形孔。
本实用新型涉及的污泥生态处理用注水杆，抗压能力强，与传统的注水系统连通，用于插入污泥中注入活性酶溶液。由于网孔板的设置和杆壁外侧点状凸起的设计，杆外侧设有橡胶注水囊，以及在注水囊上设计了锥形孔，因此取得了非常好的注水效果。
