申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号C02F9/10
摘要
一种多重结构分流式水处理净化装置，包括：反应釜、净化装置、分流装置、蓄水箱，其中，初加工反应釜顶部设置有进水管;在初加工反应釜的内壁设置有加热管;初加工反应釜底部连接有臭氧发生器，臭氧发生器与精细加工反应釜之间通过管路连接，臭氧发生器和精细加工反应釜之间的管路设有一分流管路，分流管路初加工水蓄水箱相连接;精细加工反应釜内部设置有净化装置，精细加工反应釜通过管路连接精细加工水蓄水箱。将污水经过过滤净化，分别进入初加工水蓄水箱和精细加工水蓄水箱，精细加工水蓄水箱内的水可以直接进行饮用，初加工蓄水箱内的水可以用来浇花洗衣服等用途。

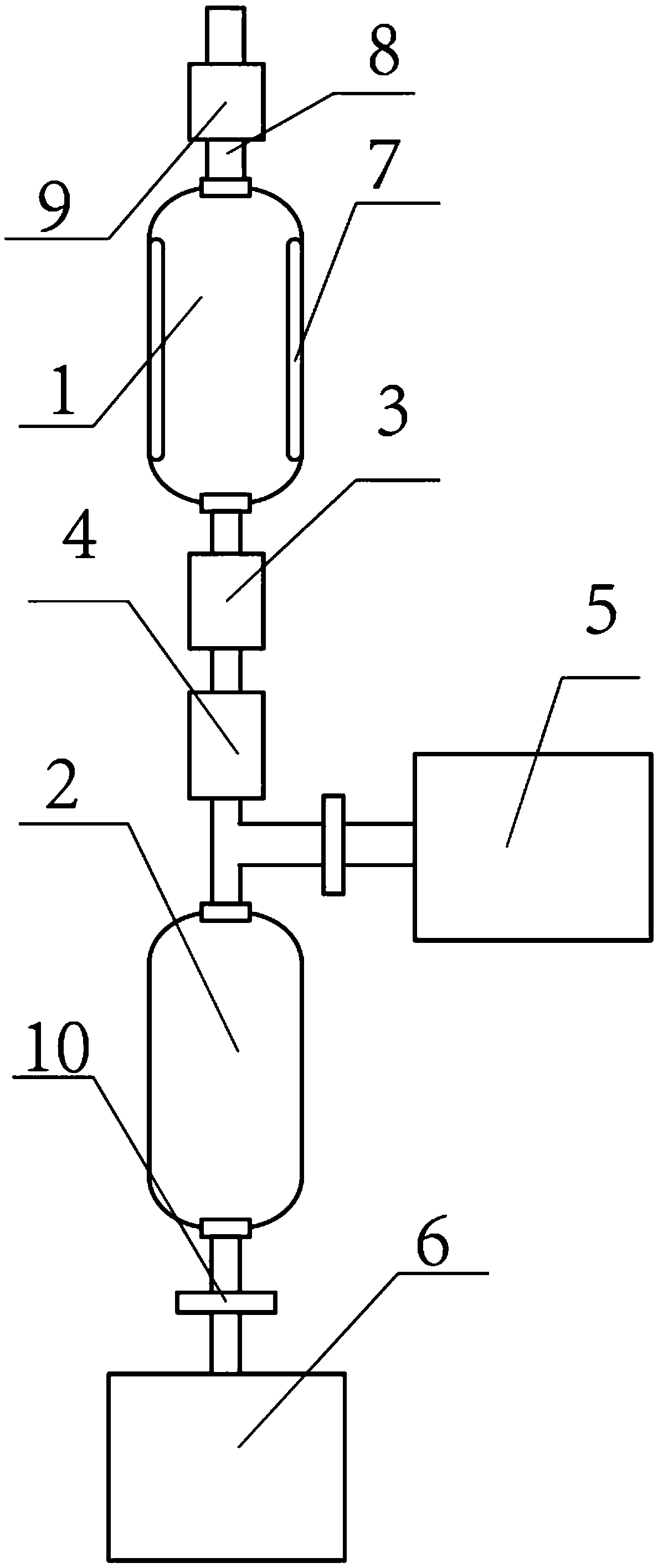

摘要附图
权利要求书
1.一种多重结构分流式水处理净化装置，包括：反应釜、净化装置、分流装置、蓄水箱，其特征在于，所述的反应釜包括初加工反应釜和精细加工反应釜，所述的蓄水箱包括初加工水蓄水箱和精细加工水蓄水箱;所述的初加工反应釜顶部设置有进水管;在初加工反应釜的内壁设置有加热管;初加工反应釜底部连接有臭氧发生器，所述的臭氧发生器与精细加工反应釜之间通过管路连接，臭氧发生器和精细加工反应釜之间的管路设有一分流管路，所述的分流管路初加工水蓄水箱相连接;所述的精细加工反应釜内部设置有净化装置，所述的精细加工反应釜通过管路连接精细加工水蓄水箱。
2.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的净化装置包括活性炭滤芯。
3.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的初加工反应釜与臭氧发生器之间通过管路连接，在初加工反应釜与臭氧发生器之间设置有一冷凝室。
4.根据权利要求3所述的一种多重结构分流式水处理净化装置，其特征在于，所述的初加工反应釜与冷凝室之间设置有滤气层，所述的滤气层上设置有滤气孔。
5.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的初加工水蓄水箱与管路的连接处设有限水阀。
6.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的初加工水蓄水箱与管路的连接处设有限水阀。
7.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的精细加工水蓄水箱与管路的连接处设有限水阀。
8.根据权利要求1所述的一种多重结构分流式水处理净化装置，其特征在于，所述的初加工反应釜与进水管的连接处设置有水泵。
说明书
一种多重结构分流式水处理净化装置
技术领域
本实用新型属于及水处理和水消毒净化设备，尤其涉及一种直接对水进行净化的多重结构分流式水处理装置。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
在发达国家，自来水尽管安全，但可以通过家庭处理，改善其味道和口感。只需把水从龙头中放出，放上24小时，即可蒸发绝大部分氯元素。其它办法包括使用碳滤水壶系统，以减少沉淀物，并消除约75%的氯、铅、铜、铝和杀虫剂(但不会滤掉氟化物)。如果安装一套反渗透水处理装置，可去除“生水”中约90%的矿物质和化学物质，消溶污染物及沉淀物，包括纳和氟化物。目前现有的水处理器结构复杂，处理效果一般，而且水处理净化装置内部的各个净化功能元件都属于消耗品，后期使用成本较高。
发明内容
为了解决上述技术问题，本实用新型提供一种多重结构分流式水处理净化装置，能够根据水的用途分别对水进行两级处理，专水专用。
一种多重结构分流式水处理净化装置，包括：反应釜、净化装置、分流装置、蓄水箱，其中，所述的反应釜包括初加工反应釜和精细加工反应釜，所述的蓄水箱包括初加工水蓄水箱和精细加工水蓄水箱;所述的初加工反应釜顶部设置有进水管;在初加工反应釜的内壁设置有加热管;初加工反应釜底部连接有臭氧发生器，所述的臭氧发生器与精细加工反应釜之间通过管路连接，臭氧发生器和精细加工反应釜之间的管路设有一分流管路，所述的分流管路初加工水蓄水箱相连接;所述的精细加工反应釜内部设置有净化装置，所述的精细加工反应釜通过管路连接精细加工水蓄水箱。
进一步的，所述的净化装置包括活性炭滤芯。
进一步的，所述的初加工反应釜与臭氧发生器之间通过管路连接，在初加工反应釜与臭氧发生器之间设置有一冷凝室。
更进一步的，所述的初加工反应釜与冷凝室之间设置有滤气层，所述的滤气层上设置有滤气孔。
进一步的，所述的初加工水蓄水箱与管路的连接处设有限水阀。
进一步的，所述的精细加工水蓄水箱与管路的连接处设有限水阀。
进一步的，所述的初加工反应釜与进水管的连接处设置有水泵。
在实际操作中，先将需要过滤净化的污水通过进水管灌入初加工反应釜，启动初加工反应釜的加热管进行加热，将污水汽化，再通过滤气层的滤气孔流入冷凝室冷凝成为液体，冷凝后的液体通过臭氧发生器除味，一部分液体通过管路进入精细加工反应釜，另一部分液体通过分流管路进入初加工水蓄水箱，进入精细加工反应釜的液体再通过活性炭滤芯过滤成为纯净水，流入精细加工水蓄水箱。
本实用新型提供了一种多重结构分流式水处理净化装置，将污水经过过滤净化，分别进入初加工水蓄水箱和精细加工水蓄水箱，精细加工水蓄水箱内的水可以直接进行饮用，初加工蓄水箱内的水可以用来浇花洗衣服等用途，专水专用，延长了部分净化元件的使用寿命和更换周期，减少了后期的使用费用。
