申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号C02F9/08
摘要
本实用新型所述的一种气浮式溶氧精滤水处理系统，包括溶氧水箱、位于溶氧水箱下侧的若干精滤罐、与溶氧水箱连接的进水管，所述气浮式溶氧精滤水处理系统进一步包括紫外线杀菌装置。本实用新型所述的气浮式溶氧精滤水处理系统，具有紫外线杀菌装置，可对过滤后的处理水进行杀菌消毒，且装置本身不会产生任何形式的污染，处理过程更为环保。

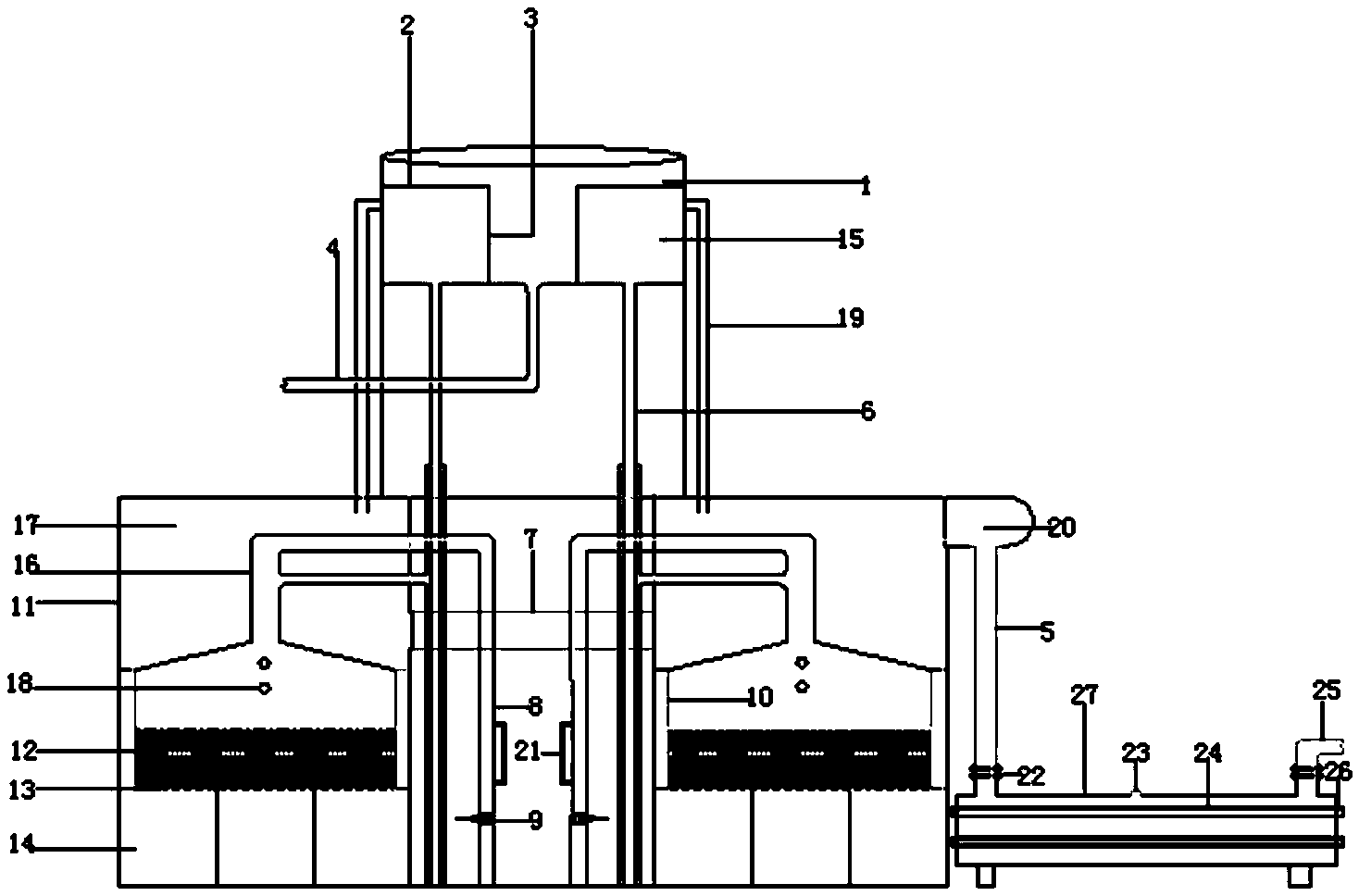

摘要附图
权利要求书
1.气浮式溶氧精滤水处理系统，其特征在于，包括溶氧分水箱、位于溶氧分水箱下部的若干精滤罐体、与溶氧分水箱连接的进水管，所述气浮式溶氧精滤水处理系统进一步包括紫外线杀菌装置。
2.根据权利要求1所述的气浮式溶氧精滤水处理系统，其特征在于：所述紫外线杀菌装置通过法兰连接至精滤罐体。
3.根据权利要求1所述的气浮式溶氧精滤水处理系统，其特征在于：所述紫外线杀菌装置包括腔体、收容于腔体的紫外线杀菌灯管及与腔体连接的出水管。
4.根据权利要求3所述的气浮式溶氧精滤水处理系统，其特征在于：所述每个过滤体上都设有内部工况观察窗，紫外线发生管外侧还设有套管。
5.根据权利要求4所述的气浮式溶氧精滤水处理系统，其特征在于：所述溶氧分水箱包括若干气浮溶氧箱，所述气浮溶氧箱和精滤罐通过分水管导通连接，所述气浮溶氧箱的顶部设有进行自然溶氧的溶氧槽。
6.根据权利要求5所述的气浮式溶氧精滤水处理系统，其特征在于：所述溶氧槽呈“V”字形。
7.根据权利要求3所述的气浮式溶氧精滤水处理系统，其特征在于：所述紫外线杀菌装置包括若干个紫外线发生管。
说明书
气浮式溶氧精滤水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种精滤机。
背景技术
目前，在水处理技术领域使用比较广泛的普通快滤池、虹吸滤池、无阀滤池、压力滤池等都没有气浮溶氧装置，但通常处理过程中用氧需求较大，从而导致水质处理效果不佳，处理质量不达标，而且现有的滤池并无杀菌消毒装置，必须通过另外的化学药品实现消毒，会对人或动物造成伤害。
实用新型内容
本实用新型即是克服现有技术不足，提供一种具有杀菌装置的气浮式溶氧精滤水处理系统。
具体来说，本实用新型所述的一种气浮式溶氧精滤水处理系统，包括溶氧分水箱、位于溶氧分水箱下部的若干精滤罐体、与溶氧分水箱连接的进水管，所述气浮式溶氧精滤水处理系统进一步包括紫外线杀菌装置。
进一步的，所述紫外线杀菌装置通过法兰连接至精滤罐体。
进一步的，所述紫外线杀菌装置包括腔体、收容于腔体的紫外线发生管及与腔体连接的出水管。
进一步的，所述腔体上还设有观察窗，紫外线发生管外侧还套设有套管。
进一步的，所述溶氧分水箱包括若干气浮溶氧箱，所述气浮溶氧箱和精滤罐体通过分水管导通连接，所述气浮溶氧箱的顶部设有进行自然溶氧的溶氧槽。
进一步的，所述溶氧槽呈“V”字形。
进一步的，所述紫外线杀菌装置包括若干个紫外线发生管。
本实用新型所述的气浮式溶氧精滤水处理系统，具有紫外线杀菌装置，可对过滤后的处理水进行杀菌消毒，且装置本身不会产生任何形式的污染，处理过程更为环保。
