申请日2016.01.15
公开(公告)日2016.08.17
IPC分类号B65D90/66
摘要
本实用新型提供船用生活污水处理器用的辅料添加装置，它包括有辅料箱，辅料箱上部设有辅料储存斗，辅料储存斗为方形，辅料储存斗底部设有倾斜的辅料导板，辅料导板较低的一端侧壁上设有辅料出口，辅料出口处设有辅料控制机构;辅料控制机构包括有浮球、控制连杆、连杆配重，其中，控制连杆中部通过销轴铰接在辅料箱内腔下部，控制连杆一端连接有浮球索，浮球索底部设有浮球，浮球为三个，分别通过相应的浮球索连接在控制连杆同一端，三条浮球索的长度均不相同。采用本方案后具有结构简单、使用效果好、全自动控制辅料添加的优点。
权利要求书

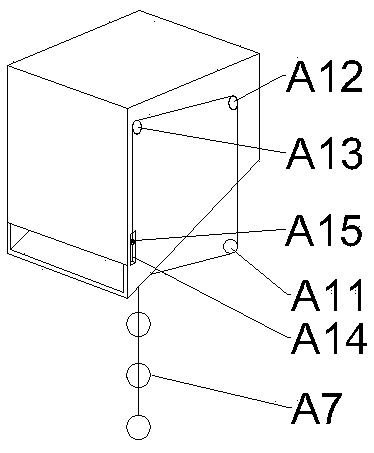

1.船用生活污水处理器用的辅料添加装置，其特征在于：它包括有辅料箱(A1)，辅料箱(A1)上部设有辅料储存斗(A4)，辅料储存斗(A4)为方形，辅料储存斗(A4)底部设有倾斜的辅料导板(A5)，辅料导板(A5)较低的一端侧壁上设有辅料出口(A6)，辅料出口(A6)处设有辅料控制机构;辅料控制机构包括有浮球(A7)、控制连杆(A8)、连杆配重(A9)，其中，控制连杆(A8)中部通过销轴铰接在辅料箱(A1)内腔下部，控制连杆(A8)一端连接有浮球索(A10)，浮球索(A10)底部设有浮球(A7)，浮球(A7)为三个，分别通过相应的浮球索(A10)连接在控制连杆(A8)同一端，三条浮球索(A10)的长度均不相同;控制连杆(A8)另一端设有连杆配重(A9)，连杆配重(A9)上方的辅料箱(A1)内设有分线滑轮(A11)，分线滑轮(A11)上方的辅料储存斗(A4)外壁上设有第一转向轮(A12)，第一转向轮(A12)为两个，分别位于辅料储存斗(A4)两侧的外壁上，辅料出口(A6)两侧的辅料储存斗(A4)外壁上设有第二转向轮(A13)，第二转向轮(A13)下方的辅料储存斗(A4)侧壁上设有辅料限位槽(A14);辅料限位槽(A14)内活动装配有辅料限位轴(A15)，辅料限位轴(A15)下方设有辅料控制板(A3)，辅料控制板(A3)与辅料出口(A6)相配合，辅料控制板(A3)的其中一侧侧壁呈弧形，外弧面位于辅料储存斗(A4)内腔一侧;辅料限位轴(A15)两端穿过辅料限位槽(A14)与控制索(A2)一端连接，控制索(A2)另一端依次绕过相应的第二转向轮(A13)、第一转向轮(A12)和分线滑轮(A11)后与连杆配重(A9)相连接。
说明书
船用生活污水处理器用的辅料添加装置
技术领域
本实用新型涉及船舶技术领域，尤其是指船用生活污水处理器用的辅料添加装置。
背景技术
船舶生活污水主要是指人的粪便水，包括从小便池、抽水马桶等排出的污水和废物;从病房、医务室的面盆、洗澡盆和这些处所排出孔排出的污水和废物;以及与上述污水废物相混合的日常生活用水(指洗脸水、洗澡水、洗衣水、厨房洗涤水等)和其它用水。对船舶生活污水来说，主要的处理方法有在船上直接安装生活污水处理装置、安装生活污水收集装置，第一种是达标处理后，直接排入江河，第二种是收集到岸上处理。目前，国际上船舶生活污水处理装置主要有英国HAMWORTHY公司、WelBen公司、美国Red—Pox公司、日本SASAKURA公司等的生化法处理装置。它们的处理工艺多为活性污泥法。因为水力停留时间(HRT)长，装置容积大，虽然符合船检标准，但却不适合中国国情及船舶航运经济发展和效益要求。国内出现的船舶生活污水处理装置主要有三种，ST型(活性污泥法)、WCB型(活性污泥和接触氧化法)及CSWA系列(两级生物接触氧化——AB法)。它们虽几经改进，但都因为装置容积大而不适于人数较多的客货轮。另外，国内外船舶生活污水的处理技术仍停留在传统的好氧生物处理工艺上。好氧生物处理装置容积较大主要是因为船舶生活污水多为厕所粪便冲洗水，比城市生活污水具有较高的BOD和SS，好氧微生物由于受供氧的限制在较高的负荷一起处理，需要较长的时间来降解污水中的有机物。为了缩短生化处理时间，减少冲击负荷及运动效应的影响，近年来各种生化处理方法的优化组合被试验和应用。其中厌氧法愈来愈受到重视。对于安装生活污水收集装置，原理简单，但运行成本较高，适用范围有限。对船用生活污水处理来讲，方向还是在船上直接安装生活污水处理装置，只是研究具有自主知识产权的设备，要降低成本。日本在船用生活污水处理器的研究方面，处于世界的领先水平，他们研究的SBT型系列船舶污水处理装置，能实现轮船直接达标排污，但价格较贵，对我国的大部分船东来说，很难承担。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种船用生活污水处理器用的结构简单、可自动根据污水量控制辅料添加的装置。
为实现上述目的，本实用新型所提供的技术方案为：船用生活污水处理器用的辅料添加装置，它包括有辅料箱，辅料箱上部设有辅料储存斗，辅料储存斗为方形，辅料储存斗底部设有倾斜的辅料导板，辅料导板较低的一端侧壁上设有辅料出口，辅料出口处设有辅料控制机构;辅料控制机构包括有浮球、控制连杆、连杆配重，其中，控制连杆中部通过销轴铰接在辅料箱内腔下部，控制连杆一端连接有浮球索，浮球索底部设有浮球，浮球为三个，分别通过相应的浮球索连接在控制连杆同一端，三条浮球索的长度均不相同;控制连杆另一端设有连杆配重，连杆配重上方的辅料箱内设有分线滑轮，分线滑轮上方的辅料储存斗外壁上设有第一转向轮，第一转向轮为两个，分别位于辅料储存斗两侧的外壁上，辅料出口两侧的辅料储存斗外壁上设有第二转向轮，第二转向轮下方的辅料储存斗侧壁上设有辅料限位槽;辅料限位槽内活动装配有辅料限位轴，辅料限位轴下方设有辅料控制板，辅料控制板与辅料出口相配合，辅料控制板的其中一侧侧壁呈弧形，外弧面位于辅料储存斗内腔一侧;辅料限位轴两端穿过辅料限位槽与控制索一端连接，控制索另一端依次绕过相应的第二转向轮、第一转向轮和分线滑轮后与连杆配重相连接。
本实用新型在采用上述方案后，辅料倒在辅料储存斗内，三个浮球分别位于处理池内不同的水平高度，当处理池内的污水达到最下方浮球位置时，最下方的浮球被托起，控制连杆的平衡被打破，向连杆配重一端的下方倾斜，同时带动控制索下降，通过滑轮转向后带动辅料控制板上升一定距离，使辅料出口下部打开，辅料从打开的缺口处落入处理池内;依此例推，污水达到第二、第三个浮球时，通过连杆配重带动辅料控制板上升再次上升，直接辅料出口完全打开，当水位下降时，浮球悬空垂钓，连杆配重上升使辅料控制板下降将辅料出口堵住，采用辅料限位槽对辅料限位轴进行限位，防止三个浮球全部托起时控制连杆打转;采用本方案后具有结构简单、使用效果好、全自动控制辅料添加的优点。
