申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号E03F5/22
摘要
本实用新型公开了一种双泵污水提升泵站，包括箱体和设于箱体上的两个泵，所述箱体设有进水口、出水口和排气口，所述泵站还包括用于通过箱体内的气压变化交替控制两个泵将水从出水口排出的气压传感液位控制装置。本实用新型通过气压的变化实现相对较精确的控制液位精度的同时使泵能够交替工作，液位精度高，减少故障率，使用寿命长。

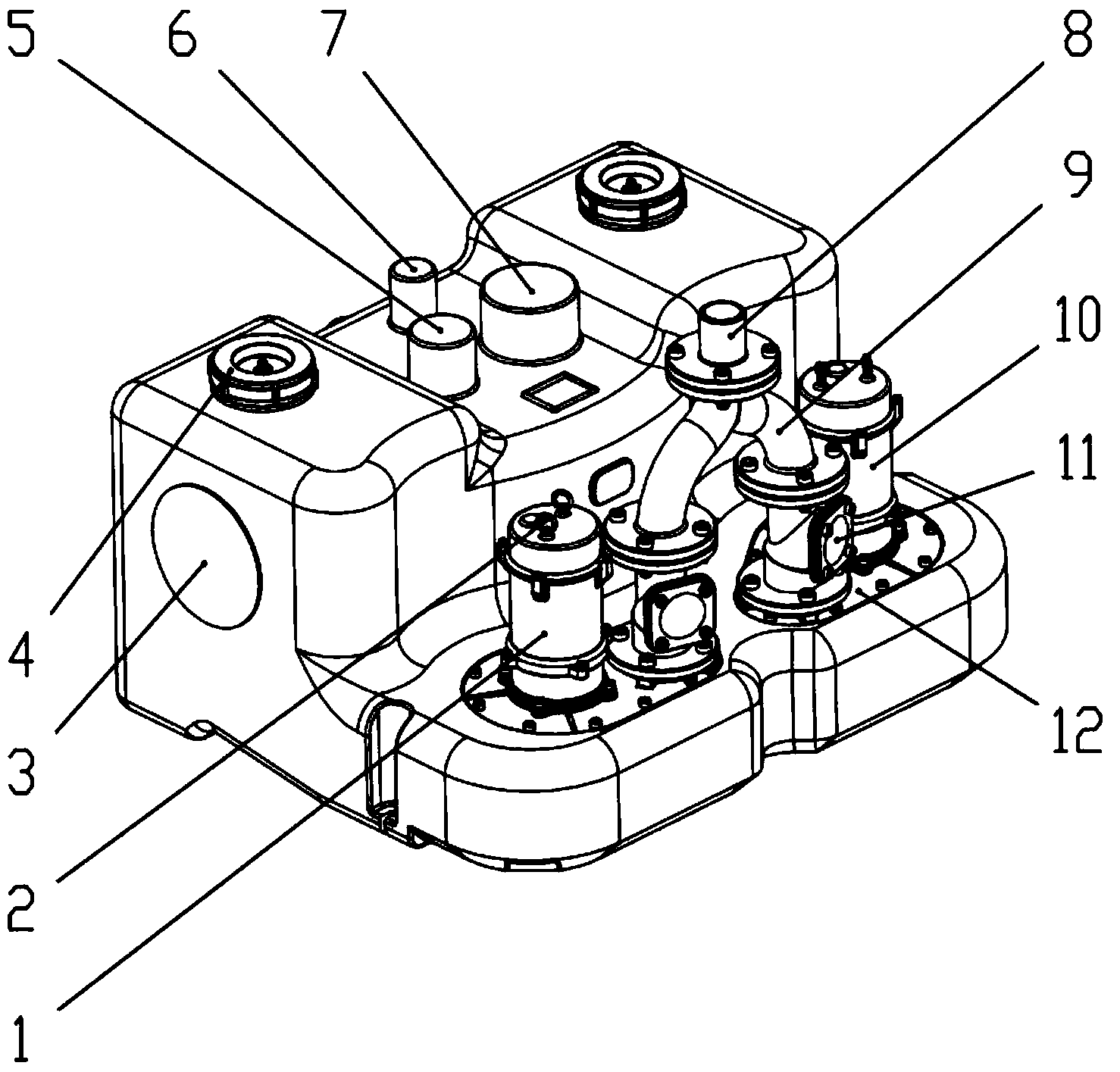

摘要附图
权利要求书
1.一种双泵污水提升泵站，包括箱体和设于箱体上的两个泵，所述箱体设有进水口、出水口和排气口，其特征在于：所述泵站还包括用于通过箱体内的气压变化交替控制两个泵将水从出水口排出的气压传感液位控制装置。
2.根据权利要求1所述双泵污水提升泵站，其特征在于：所述两个泵分别为第一泵和第二泵，所述进水口包括第一进水口和第二进水口，所述出水口包括第一出水口和第二出水口，气压传感液位控制装置交替控制第一泵和第二泵将水分别对应从第一出水口与第二出水口排出。
3.根据权利要求2所述双泵污水提升泵站，其特征在于：所述气压传感液位控制装置包括控制器和用于检测箱体内气压的气压传感器，所述气压传感器、第一泵和第二泵均与控制器连接。
4.根据权利要求2所述双泵污水提升泵站，其特征在于：所述箱体还包括螺纹盖和与螺纹盖匹配的螺纹口，所述螺纹盖设有出气孔，所述气压传感液位控制装置设于箱体的外侧且通过气管与出气孔连接。
5.根据权利要求4所述双泵污水提升泵站，其特征在于：所述箱体和螺纹盖均采用HDPE材料制作。
6.根据权利要求2所述双泵污水提升泵站，其特征在于：所述泵站还包括与第一出水口和第二出水口连接的U型三通。
7.根据权利要求6所述双泵污水提升泵站，其特征在于：通过出水口接头与U型三通的出水端连接，U型三通与第一出水口和第二出水口之间均设有单向阀。
8.根据权利要求2所述双泵污水提升泵站，其特征在于：所述第一泵和第二泵均通过法兰与所述箱体可拆卸固定连接。
9.根据权利要求8所述双泵污水提升泵站，其特征在于：所述第一泵和第二泵均为泵干式安装泵，所述第一泵和第二泵远离与箱体连接的一端均设有吊耳。
10.根据权利要求1所述双泵污水提升泵站，其特征在于：所述泵站为一体式结构。
说明书
双泵污水提升泵站
技术领域
本实用新型属于污水处理系统技术领域，具体涉及一种双泵污水提升泵站。
背景技术
双泵污水提升泵站是污水处理系统中不可缺少的重要组成部分，用于提升污水的高程并将其输送至污水处理厂进行水处理。传统污水提升装置采用不锈钢或土建坑体，污染自然环境，影响生活环境，威胁人身安全，占用空间大，土建成本高，排污泵及其维护成本高。并且现有容器采用不锈钢焊接或集水坑，易腐蚀，使用寿命短;现有技术泵内置安装，维护修理困难，使用寿命短;现有技术传统浮球液位精度低，故障率高，使用寿命短的问题;现有设备安装复杂，易堵塞。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提供一种双泵污水提升泵站，目的是通过气压的变化实现相对较精确的控制液位精度的同时使泵能够交替工作，减少故障率。
为了实现上述目的，本实用新型采取的技术方案为：
一种双泵污水提升泵站，包括箱体和设于箱体上的两个泵，所述箱体设有进水口、出水口和排气口，所述泵站还包括用于通过箱体内的气压变化交替控制两个泵将水从出水口排出的气压传感液位控制装置。
所述两个泵分别为第一泵和第二泵，所述进水口包括第一进水口和第二进水口，所述出水口包括第一出水口和第二出水口，气压传感液位控制装置交替控制第一泵和第二泵将水分别对应从第一出水口与第二出水口排出。
所述气压传感液位控制装置包括控制器和用于检测箱体内气压的气压传感器，所述气压传感器、第一泵和第二泵均与控制器连接。
所述箱体还包括螺纹盖和与螺纹盖匹配的螺纹口，所述螺纹盖设有出气孔，所述气压传感液位控制装置设于箱体的外侧且通过气管与出气孔连接。
所述箱体和螺纹盖均采用HDPE材料制作。
所述箱体还包括检修安装孔以及用于封盖检修安装孔的盖体。
所述泵站还包括与第一出水口和第二出水口连接的U型三通。
通过出水口接头与U型三通的出水端连接，U型三通与第一出水口和第二出水口之间均设有单向阀。
所述第一泵和第二泵均通过法兰与所述箱体可拆卸固定连接。
所述第一泵和第二泵均为泵干式安装泵。
所述泵站为一体式结构。
所述第一泵和第二泵远离与箱体连接的一端均设有吊耳。
本实用新型的有益效果：本实用新型通过气压的变化实现相对较精确的控制液位精度的同时使泵能够交替工作，液位精度高，减少故障率，使用寿命长;采用干式安装泵，便于维护修理，加长泵使用寿命;整个提升泵站为一体式结构，便于运输，安装方便;HDPE材质一次成型水箱，无焊缝，高分子材料，耐腐蚀，重量轻，使用寿命长。泵在箱体上通过法兰固定安装连接，便于拆装，利于维护。
