申请日2016.01.15
公开(公告)日2017.07.25
IPC分类号A01K63/04
摘要
本发明提供了一种水产养殖水处理设备，属于水产养殖设备技术领域，包括进水管、供水器、冲洗室、储液室和过滤室，还包括磁电装置、沉降室、废料箱、曝气室和泡沫分离室，所述的进水管上设有磁电装置，处理箱内自上到下依次设有供水器、布水板、冲洗室、过滤室、泡沫分离室和储液室，储液室的底部与曝气室相连通，进水管与冲洗室之间设有沉降室，沉降室内设有过滤板和导流板，所述的过滤室与冲洗室连接处设有过滤板，其中过滤板的表面为波浪形结构，分为左右两块对称板，分别与上部的布水板相平行。具有设计合理、功能多元、处理效率高等特点，可以使有害气体从水中去除充分，方便杂质向下流动，防止长期堆积，大大提高了固液分离效果。
权利要求书

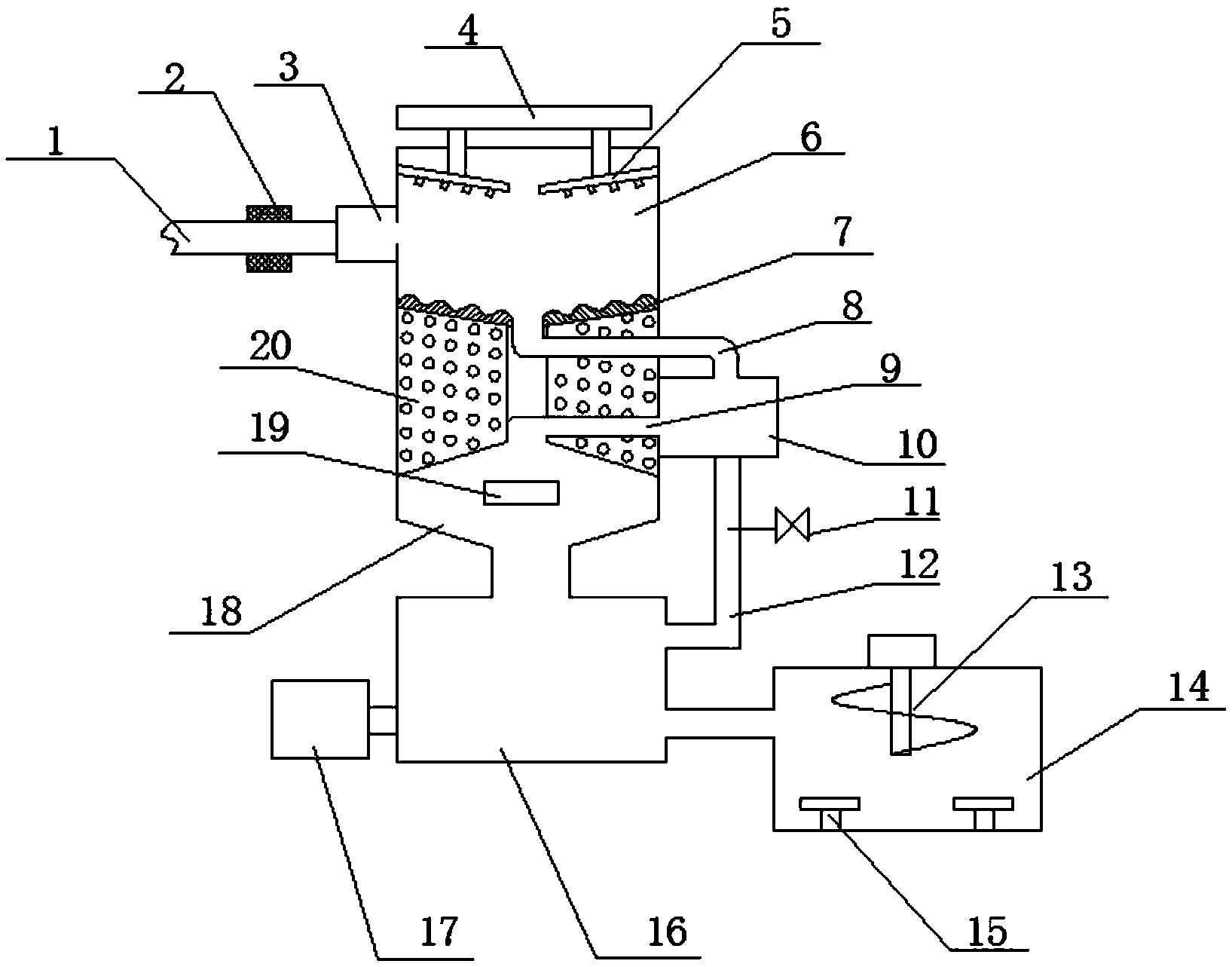

1.一种水产养殖水处理设备，包括进水管(1)、供水器(4)、冲洗室(6)、储液室(16)和过滤室(20)，其特征在于，还包括磁电装置(2)、沉降室(3)、废料箱(10)、曝气室(14)和泡沫分离室(18)，所述的进水管(1)上设有磁电装置(2)，处理箱内自上到下依次设有供水器(4)、布水板(5)、冲洗室(6)、过滤室(20)、泡沫分离室(18)和储液室(16)，储液室(16)的底部与曝气室(14)相连通，所述的进水管(1)与冲洗室(6)之间设有沉降室(3)，沉降室(3)内设有过滤板和导流板，所述的过滤室(20)与冲洗室(6)连接处设有过滤板(7)，其中过滤板(7)的表面为波浪形结构，分为左右两块对称板，分别与上部的布水板(5)相平行。
2.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的磁电装置(2)由磁性体和铜片组成，磁性体包覆在进水管(1)外侧，铜片包裹在磁性体外侧，并且铜片与外接电极连接。
3.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的布水板(5)为相互对称的两个，彼此成“V”形结构，上面均匀设有喷头。
4.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的过滤室(20)内填充有生化填料。
5.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的泡沫分离室(18)内设有消泡器(19)，且顶部为倒置的漏斗结构。
6.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的冲洗室(6)和泡沫分离室(18)分别通过连通管一(8)、连通管二(9)与废料箱(10)相连通。
7.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的废料箱(10)的底部通过连通管三(12)与储液室(16)相连通，其中连通管三(12)上设有电磁阀(11)。
8.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的储液室(16)与臭氧发生器(17)相连通。
9.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的曝气室(14)的顶部设有搅拌器(13)，底部设有曝气装置(15)。
10.根据权利要求1所述的一种水产养殖水处理设备，其特征在于，所述的曝气装置(15)可以为曝气转盘，数量不少于两个。
说明书
一种水产养殖水处理设备
技术领域
本发明涉及水产养殖设备技术领域，尤其涉及一种水产养殖水处理设备。
背景技术
海水、淡水鱼、虾、贝类养殖中的循环水需要进行多种处理工艺才能循环使用，这些处理工艺包括机械过滤、泡沫分离、增氧、生化处理、排污、杀菌消毒、反清洗等处理步骤，该处理步骤分别采用不同功能的水处理设备完成，因此，现有的养殖水处理设备的功能还比较单一。
中国公开专利，公开号：CN 204897656 U，曾公开了一种多功能水产养殖水处理设备，其特征在于包括壳体、废料收集装置、冲洗装置、泡沫分离装置及消毒装置，具有泡沫分离、增氧、过滤、自动排污、生化处理、杀菌消毒等功能。但是这种设备存在以下几点不足：
1、无法对养殖水内部氨、硫化氢等有害物质进行有效清除;
2、过滤板和冲洗板均为平板结构，导致固液分离的效果差、效率低;
3、消毒装置内充入臭氧进行消毒，但是没有对该部分臭氧进行清除，容易使得养殖水内的臭氧含量过高。
发明内容
本发明提供了一种水产养殖水处理设备，具有设计合理、功能多元、处理效率高等特点，通过设置磁电装置和曝气装置，可以使有害气体从水中去除充分，以保证养殖水安全稳定，同时采用特殊结构的布水板和过滤板，方便杂质向下流动，防止长期堆积，大大提高了固液分离效果。
为解决上述技术问题，本申请实施例提供了一种水产养殖水处理设备，包括进水管、供水器、冲洗室、储液室和过滤室，还包括磁电装置、沉降室、废料箱、曝气室和泡沫分离室，所述的进水管上设有磁电装置，处理箱内自上到下依次设有供水器、布水板、冲洗室、过滤室、泡沫分离室和储液室，储液室的底部与曝气室相连通，所述的进水管与冲洗室之间设有沉降室，沉降室内设有过滤板和导流板，所述的过滤室与冲洗室连接处设有过滤板，其中过滤板的表面为波浪形结构，分为左右两块对称板，分别与上部的布水板相平行。
作为本方案的优选实施例，所述的磁电装置由磁性体和铜片组成，磁性体包覆在进水管外侧，铜片包裹在磁性体外侧，并且铜片与外接电极连接。
作为本方案的优选实施例，所述的布水板为相互对称的两个，彼此成“V”形结构，上面均匀设有喷头。
作为本方案的优选实施例，所述的过滤室内填充有生化填料。
作为本方案的优选实施例，所述的泡沫分离室内设有消泡器，且顶部为倒置的漏斗结构。
作为本方案的优选实施例，所述的冲洗室和泡沫分离室分别通过连通管一、连通管二与废料箱相连通。
作为本方案的优选实施例，所述的废料箱的底部通过连通管三与储液室相连通，其中连通管三上设有电磁阀。
作为本方案的优选实施例，所述的储液室与臭氧发生器相连通。
作为本方案的优选实施例，所述的曝气室的顶部设有搅拌器，底部设有曝气装置。
作为本方案的优选实施例，所述的曝气装置可以为曝气转盘，数量不少于两个。
本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
具有设计合理、功能多元、处理效率高等特点，通过设置磁电装置和曝气装置，可以使有害气体从水中去除充分，以保证养殖水安全稳定，同时采用特殊结构的布水板和过滤板，方便杂质向下流动，防止长期堆积，大大提高了固液分离效果。
