申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号E03B11/16; E03F1/00; E03F5/00
摘要
地埋式雨水处理机组，它涉及污水处理技术领域;它包含地基、预制筒体、进水口、拦污栅、自动耦合装置、潜水排污泵、管路系统、维修平台、出水口、排气管、起重机;所述的地基内设置有预制筒体，预制筒体的下部侧壁设置有进水口;所述的进水口上方的预制筒体内部设置有拦污栅;所述的预制筒体内底部设置有潜水排污泵，潜水排污泵一侧设置有自动耦合装置，自动耦合装置连接管路系统，管路系统的一端设置有出水口;所述的预制筒体的中部设置有维修平台;所述的预制筒体中心设置有与外界相通的排气管;所述的地基上设置有起重机。本实用新型高效节能、供水管网压力稳定、占地小、投资少，安装工期短、运行安全可靠，操作方便。

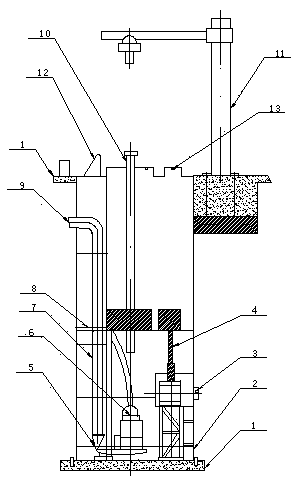

摘要附图
权利要求书
1.地埋式雨水处理机组，其特征在于：它包含地基、预制筒体、进水口、拦污栅、自动耦合装置、潜水排污泵、管路系统、维修平台、出水口、排气管、起重机;所述的地基内设置有预制筒体，预制筒体的下部侧壁设置有进水口;所述的进水口上方的预制筒体内部设置有拦污栅;所述的预制筒体内底部设置有潜水排污泵，潜水排污泵一侧设置有自动耦合装置，自动耦合装置连接管路系统，管路系统的一端设置有出水口;所述的预制筒体的中部设置有维修平台;所述的预制筒体中心设置有与外界相通的排气管;所述的地基上设置有起重机。
2.根据权利要求1所述的地埋式雨水处理机组，其特征在于：所述的预制筒体的上端设置有吊物孔。
3.根据权利要求1所述的地埋式雨水处理机组，其特征在于：所述的预制筒体的上端还设置有扶手。
说明书
地埋式雨水处理机组
技术领域
本实用新型涉及污水处理技术领域，具体涉及地埋式雨水处理机组。
背景技术
雨水处理是城市地区地面径流水(雨水、融雪水、浇洒水)的净化处理过程。根据不同的管道系统排水体制(分流制或合流制)，雨水处理可以单独或与生活污水、工业废水合并进行处理。雨水处理的水量按雨水道计算水量(按稀释倍数或雨水泵站水量计算)，但在进入处理构筑物前宜设雨水调节池。雨水水质可采用：BOD20—80mg/L,SS150—300mg/L,油8-18mg/L。雨水单独进行处理时，常设雨水集水沉淀塘(池)，塘前设格栅，塘后有时可设滤池。池内水流速应小于0.01m/s，停留时间不小于1-2h(可达2-5昼夜来水量)，处理后BOD可降低50-70%。与生活污水、工业废水合并处理时，格栅、沉砂池水量按总水量和计算，沉淀池中停留时间应不小于1h。曝气池可不处理雨水或按计算处理部分雨水，污泥沉积和处理部分的容积按泥量总和计算。如果雨水处理后将用于工业循环水，则处理要求按循环水水质计算。雨水处理后的排放口可根据情况设在水体岸边。
现有技术的雨水处理设备水流连续，但水量变化幅度大，水中污染物含量多，传统的供水离不开蓄水池或者水箱，水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零，然后从零开始加压，造成大量的电力能源浪费。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的地埋式雨水处理机组。
为实现上述目的，本实用新型采用的技术方案是：它包含地基、预制筒体、进水口、拦污栅、自动耦合装置、潜水排污泵、管路系统、维修平台、出水口、排气管、起重机;所述的地基内设置有预制筒体，预制筒体的下部侧壁设置有进水口;所述的进水口上方的预制筒体内部设置有拦污栅;所述的预制筒体内底部设置有潜水排污泵，潜水排污泵一侧设置有自动耦合装置，自动耦合装置连接管路系统，管路系统的一端设置有出水口;所述的预制筒体的中部设置有维修平台;所述的预制筒体中心设置有与外界相通的排气管;所述的地基上设置有起重机。
作为优选，所述的预制筒体的上端设置有吊物孔。
作为优选，所述的预制筒体的上端还设置有扶手。
本实用新型的工作原理为：用水低峰时，当自来水管网供水量足、供水压力完全满足用户管网压力要求，微机控制系统控制水泵进入睡眠状态或由稳压系统进入保压状态，用户的用水均从设备旁路直通管直接供给用户，用水高峰时，当自来水管网供水量足、压力不足时，微机控制系统根据水泵进水口的自来水进水压力和用户所需用水量，变频软启动水泵，叠压补充不足部分，差多少，补多少，即充分利用自来水管网原有压力，又确保用户所需压力恒定。当自来水管网供水压力下降到事先设定的保护压力值时，微机控制系统通过限压保护装置，保证自来水管网供水压力不再下降、底层直供水用户管网压力不破坏，加压用户的水量又能够满足;当自来水管网供水不足、压力又不足时，设备通过微机控制系统、防负压装置和限压保护装工协同工作，确保在不对自来水管网产生负压的前提下向用户供水;当系统停电时，恢复自来水管网自然供水;来电时，自动唤醒设备;当自来水管网完全停水，系统自动停机;来水时，恢复正常运行。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的地埋式雨水处理机组，高效节能、供水管网压力稳定、占地小、投资少，安装工期短、运行安全可靠，操作方便，本实用新型具有结构简单、设置合理、制作成本低等优点。
