申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号E03F5/22
摘要
本实用新型公开了一种单泵污水提升泵站，包括箱体和设于箱体上的泵，所述箱体设有进水口、出水口和排气口，所述泵站还包括用于通过箱体内的气压变化控制泵将水从出水口排出的气压传感液位控制装置。本实用新型采用气压传感液位控制装置，液位精度高，故障率低，使用寿命长。

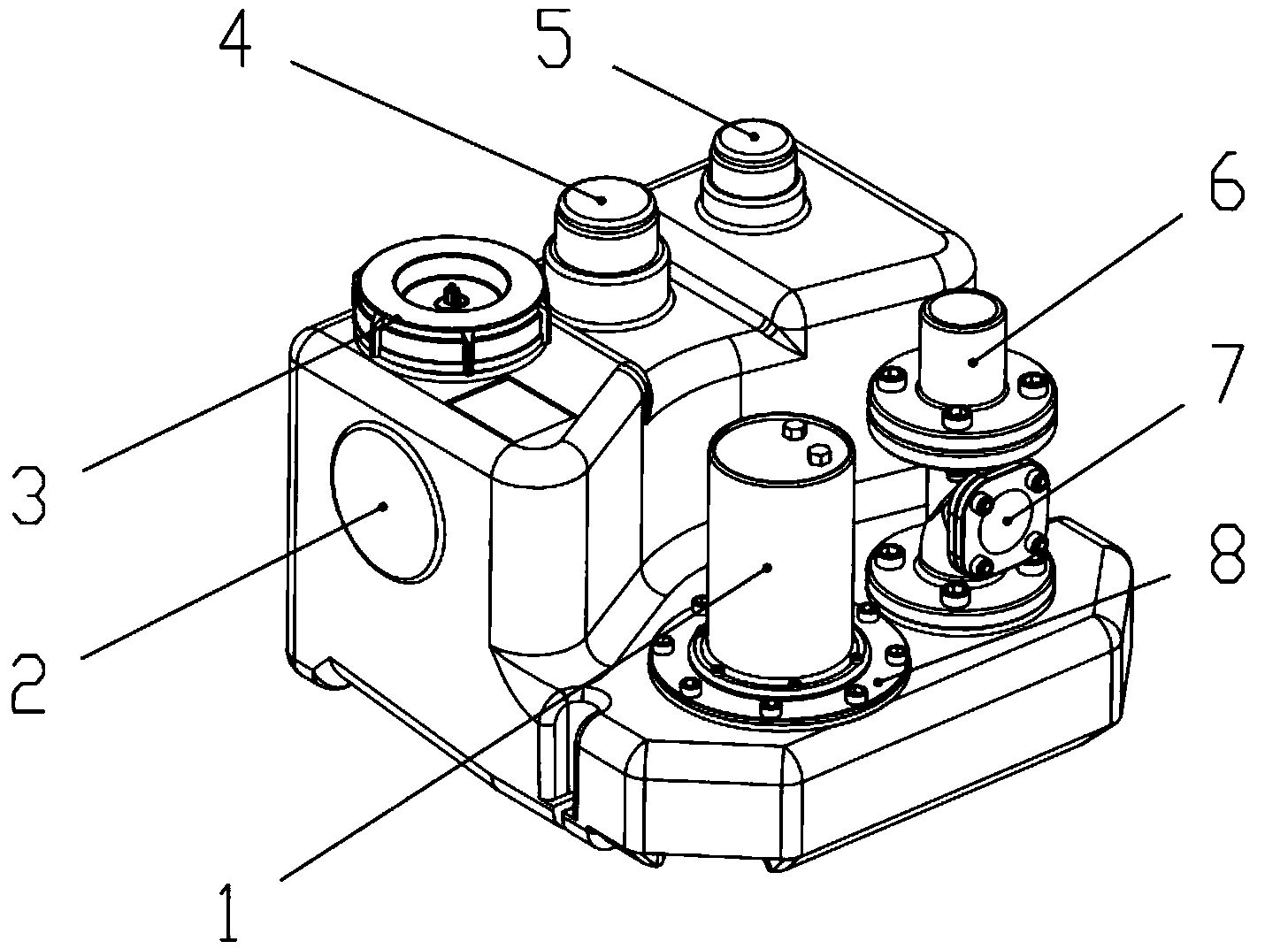

摘要附图
权利要求书
1.一种单泵污水提升泵站，包括箱体和设于箱体上的泵，所述箱体设有进水口、出水口和排气口，其特征在于：所述泵站还包括用于通过箱体内的气压变化控制泵将水从出水口排出的气压传感液位控制装置。
2.根据权利要求1所述单泵污水提升泵站，其特征在于：所述气压传感液位控制装置包括控制器和用于检测箱体内气压的气压传感器，所述气压传感器和泵均与控制器连接。
3.根据权利要求1所述单泵污水提升泵站，其特征在于：所述箱体还包括螺纹盖和与螺纹盖匹配的螺纹口，所述螺纹盖设有出气孔，所述气压传感液位控制装置设于箱体的外侧且通过气管与出气孔连接。
4.根据权利要求3所述单泵污水提升泵站，其特征在于：所述螺纹盖与螺纹口之间设有第一密封结构，气管与出气孔之间设有第二密封结构。
5.根据权利要求3所述单泵污水提升泵站，其特征在于：所述箱体和螺纹盖均采用HDPE材料制作。
6.根据权利要求1所述单泵污水提升泵站，其特征在于：通过出水口接头与所述出水口连接，所述泵站还包括设于出水口和出水口接头之间的单向阀。
7.根据权利要求1所述单泵污水提升泵站，其特征在于：所述泵通过法兰与所述箱体可拆卸固定连接。
8.根据权利要求7所述单泵污水提升泵站，其特征在于：所述泵为干式安装泵。
9.根据权利要求1所述单泵污水提升泵站，其特征在于：所述泵站为一体式结构。
说明书
单泵污水提升泵站
技术领域
本实用新型属于污水处理系统技术领域，具体涉及一种单泵污水提升泵站。
背景技术
污水提升泵站是污水处理系统中不可缺少的重要组成部分，用于提升污水的高程并将其输送至污水处理厂进行水处理。传统污水提升装置采用不锈钢或土建坑体，污染自然环境，影响生活环境，威胁人身安全，占用空间大，土建成本高，排污泵及其维护成本高。并且现有容器采用不锈钢焊接或集水坑，易腐蚀，使用寿命短;现有技术泵内置安装，维护修理困难，使用寿命短;现有技术传统浮球液位精度低，故障率高，使用寿命短的问题;现有设备安装复杂，易堵塞。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提供一种单泵污水提升泵站，目的是通过气压的变化实现相对较精确的控制液位精度。
为了实现上述目的，本实用新型采取的技术方案为：
一种单泵污水提升泵站，包括箱体和设于箱体上的泵，所述箱体设有进水口、出水口和排气口，所述泵站还包括用于通过箱体内的气压变化控制泵将水从出水口排出的气压传感液位控制装置。
所述气压传感液位控制装置包括控制器和用于检测箱体内气压的气压传感器，所述气压传感器和泵均与控制器连接。
所述箱体还包括螺纹盖和与螺纹盖匹配的螺纹口，所述螺纹盖设有出气孔，所述气压传感液位控制装置设于箱体的外侧且通过气管与出气孔连接。
所述螺纹盖与螺纹口之间设有第一密封结构，气管与出气孔之间设有第二密封结构。
所述箱体和螺纹盖均采用HDPE材料制作。
通过出水口接头与所述出水口连接，所述泵站还包括设于出水口和出水口接头之间的单向阀。
所述泵通过法兰与所述箱体可拆卸固定连接。
所述泵为干式安装泵。
所述泵站为一体式结构。
本实用新型的有益效果：本实用新型采用气压传感液位控制装置，液位精度高，故障率低，使用寿命长;采用干式安装泵，便于维护修理，加长泵使用寿命;整个提升泵站为一体式结构，便于运输，安装方便;HDPE材质一次成型水箱，无焊缝，高分子材料，耐腐蚀，重量轻，使用寿命长。泵在箱体上通过法兰固定安装连接，便于拆装，利于维护。
