申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号C02F1/12; C02F1/16; C02F1/38; B01D50/00; C02F103/18
摘要
本实用新型公开了一种脱硫废水的旋风式处理装置，包括旋风反应装置和供水机构，所述的旋风反应装置包括旋风筒，喷枪，以进气口，排气管，所述的排气管经管路接入电除尘机构，所述的供水机构包括依次经管路与石膏脱水设备连通的废水泵、过滤器和缓冲水箱以及水泵，所述的水泵的出水口连接至所述的喷枪。本实用新型将脱硫废水采用废水泵结合金属烧结过滤网进行过滤，过滤精度高，能有效避免雾化喷嘴堵塞，同时，采用缓存水箱对过滤后的水进行缓存，有效保证系统的整体平稳运行，实现了循环利用，减少了水资源的浪费，同时避免了环境污染。

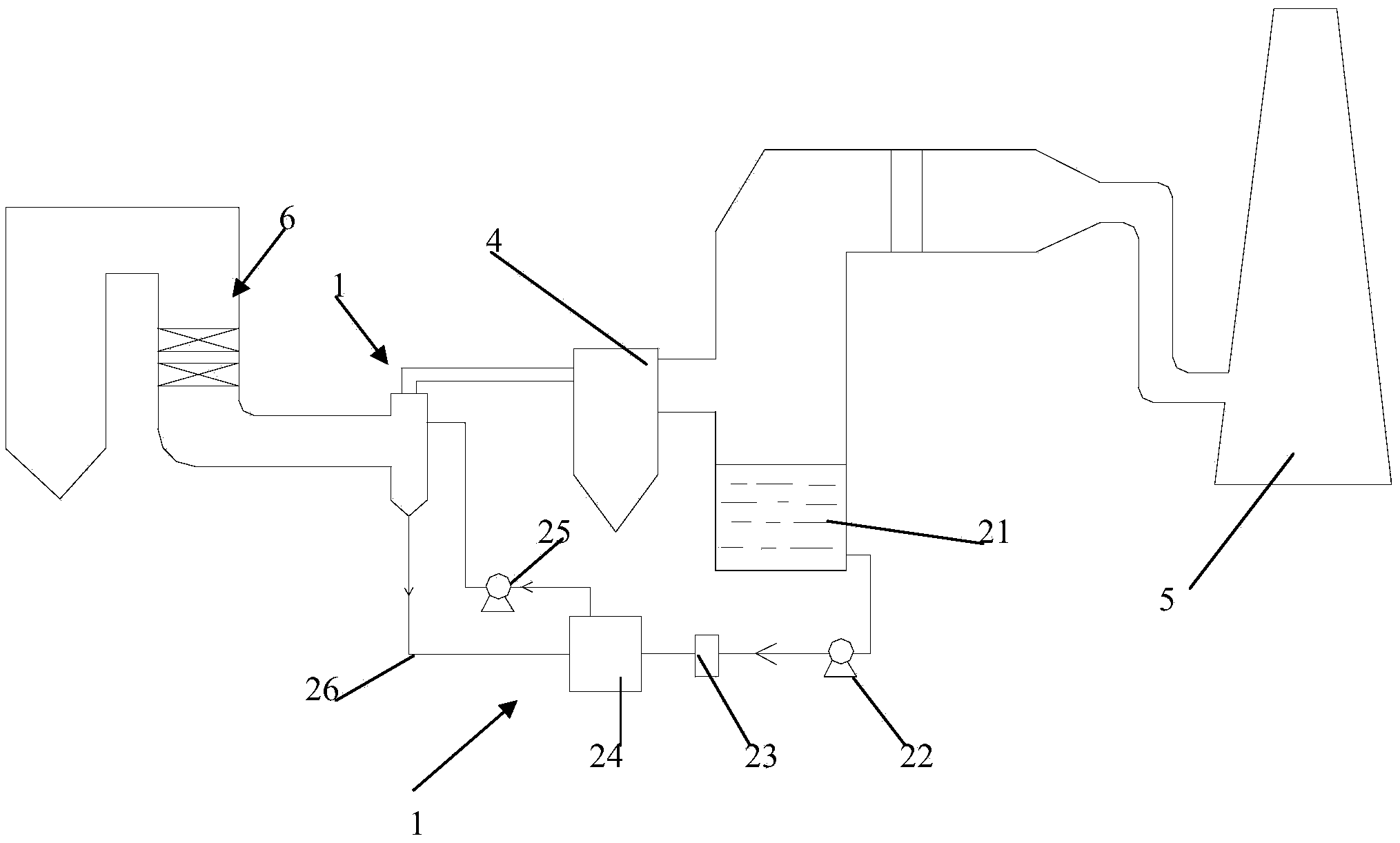

摘要附图
权利要求书
1.一种脱硫废水的旋风式处理装置，其特征在于，包括旋风反应装置和供水机构，所述的旋风反应装置包括旋风筒，多个环周地设置在所述的旋风筒的侧壁上用以向腔内喷射脱硫废水的喷枪，以及沿旋风筒的切向设置并与高温烟道连通的进气口，所述的旋风筒的上部中心设置有下端深入所述的旋风筒内的排气管，所述的排气管经管路接入电除尘机构，所述的供水机构包括依次经管路与石膏脱水设备连通的废水泵、过滤器和缓冲水箱以及水泵，所述的水泵的出水口连接至所述的喷枪。
2.如权利要求1所述的旋风式处理装置，其特征在于，所述的旋风筒包括上部设置有进气口的圆筒形第一段，和同轴地设置在所述的第一段下部的圆锥形第二段。
3.如权利要求2所述的旋风式处理装置，其特征在于，在所述的第二段的侧壁上设置有检修口。
4.如权利要求2所述的旋风式处理装置，其特征在于，所述的第二段的底部设置有疏水口以将未汽化的水滴排出，所述的疏水口连通至缓冲水箱。
5.如权利要求1所述的旋风式处理装置，其特征在于，所述的过滤器包括罐体和固定设置在所述的罐体内且由金属纤维烧结构成的金属烧结滤网。
6.如权利要求5所述的旋风式处理装置，其特征在于，所述的金属烧结滤网的前表面和/或后表面还一体烧结有护网。
7.如权利要求1所述的旋风式处理装置，其特征在于，所述的石膏脱水设备为真空皮带脱水装置或离心机脱水装置。
说明书
脱硫废水的旋风式处理装置
技术领域
本实用新型涉及废水处理技术领域，特别是涉及一种脱硫废水的旋风式处理装置。
背景技术
石灰石—石膏湿法烟气脱硫系统是应用最为广泛的脱硫系统，该系统运行时会产生一定量的脱硫废水。目前国内脱硫废水处理普遍采用三联箱工艺，虽然三联箱工艺具有较好的处理效果，工艺相对成熟，但是三联箱工艺的系统较为复杂，运行成本较高，尤其是不能有效去除含有的高浓度的Cl-，而为了保证脱硫系统的脱硫正常稳定进行，必须让氯离子浓度保证在20000ppm以下，这就使得处理出水不能进行回用，并且产生的污泥存在二次污染等问题。
为有效除去氯离子，燃煤电厂一般采用脱硫废水喷雾蒸发技术，使脱硫废水经过处理后能够回用，即利用雾化喷嘴将脱硫废水喷入空气预热器和静电除尘器之间的烟道内，通过高温烟气蒸发使得废水中的污染物和盐分结晶并在后续的除尘设备中去除，蒸发的水蒸气在下游的脱硫吸收塔中经冷凝进入脱硫吸收塔系统，从而实现了循环利用。
但是，现有的脱硫废水水循环系统只是通过简单的沉淀处理及输送至雾化喷嘴，极易造成喷嘴堵塞，影响系统的正常运行，而且喷雾式除尘，需要的烟雾反应路径长，增大了整体设备的体积和维护成本。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种脱硫废水的旋风式处理装置。
为实现本实用新型的目的所采用的技术方案是：
一种脱硫废水的旋风式处理装置，包括旋风反应装置和供水机构，所述的旋风反应装置包括旋风筒，多个环周地设置在所述的旋风筒的侧壁上用以向腔内喷射脱硫废水的喷枪，以及沿旋风筒的切向设置并与高温烟道连通的进气口，所述的旋风筒的上部中心设置有下端深入所述的旋风筒内的排气管，所述的排气管经管路接入电除尘机构，所述的供水机构包括依次经管路与石膏脱水设备连通的废水泵、过滤器和缓冲水箱以及水泵，所述的水泵的出水口连接至所述的喷枪。
所述的旋风筒包括上部设置有进气口的圆筒形第一段，和同轴地设置在所述的第一段下部的圆锥形第二段。
在所述的第二段的侧壁上设置有检修口。
所述的第二段的底部设置有疏水口以将未汽化的水滴排出，所述的疏水口连通至缓冲水箱。
所述的过滤器包括罐体和固定设置在所述的罐体内且由金属纤维烧结构成的金属烧结滤网。
所述的金属烧结滤网的前表面和/或后表面还一体烧结有护网。
所述的石膏脱水设备为真空皮带脱水装置或离心机脱水装置。
与现有技术相比，本实用新型的有益效果是：
本实用新型将脱硫废水采用废水泵结合金属烧结过滤网进行过滤，过滤精度高，能有效避免雾化喷嘴堵塞，同时，采用缓存水箱对过滤后的水进行缓存，有效保证系统的整体平稳运行，实现了循环利用，减少了水资源的浪费，同时避免了环境污染。而采用旋风式烟气和废水的结合方式,而且提高了单位空间内废水汽化速率，减小了烟气-废水反应装置。大大减小了反应器的投资和占地。
