申请日2015.12.30
公开(公告)日2016.08.17
IPC分类号C02F9/04
摘要
本实用新型提供一种工业污水厂的水处理系统，包括，一级配水井：用于对来自原水管线的原水进行一次沉降;二级配水井：用于对来自所述一级配水井的溢流水进行二次沉降;沉砂调节池：用于将来自所述二级配水井的溢流水进行再次沉降;集水池：接收来自所述沉砂调节池的溢流水并对其进行均质均量调节;净水器：用于对来自所述集水池的水进行净化;提升泵：用于将来自所述集水池的水经预处理水管线输入所述净水器中;絮凝剂一级投加管线：用于将来自絮凝剂罐的絮凝剂投加至一级配水井;助凝剂一级投加管线：用于将来自助凝剂罐的助凝剂投加至二级配水井。本实用新型的水处理系统，药品与原水的作用时间长，可提高药品对原水的处理效果。

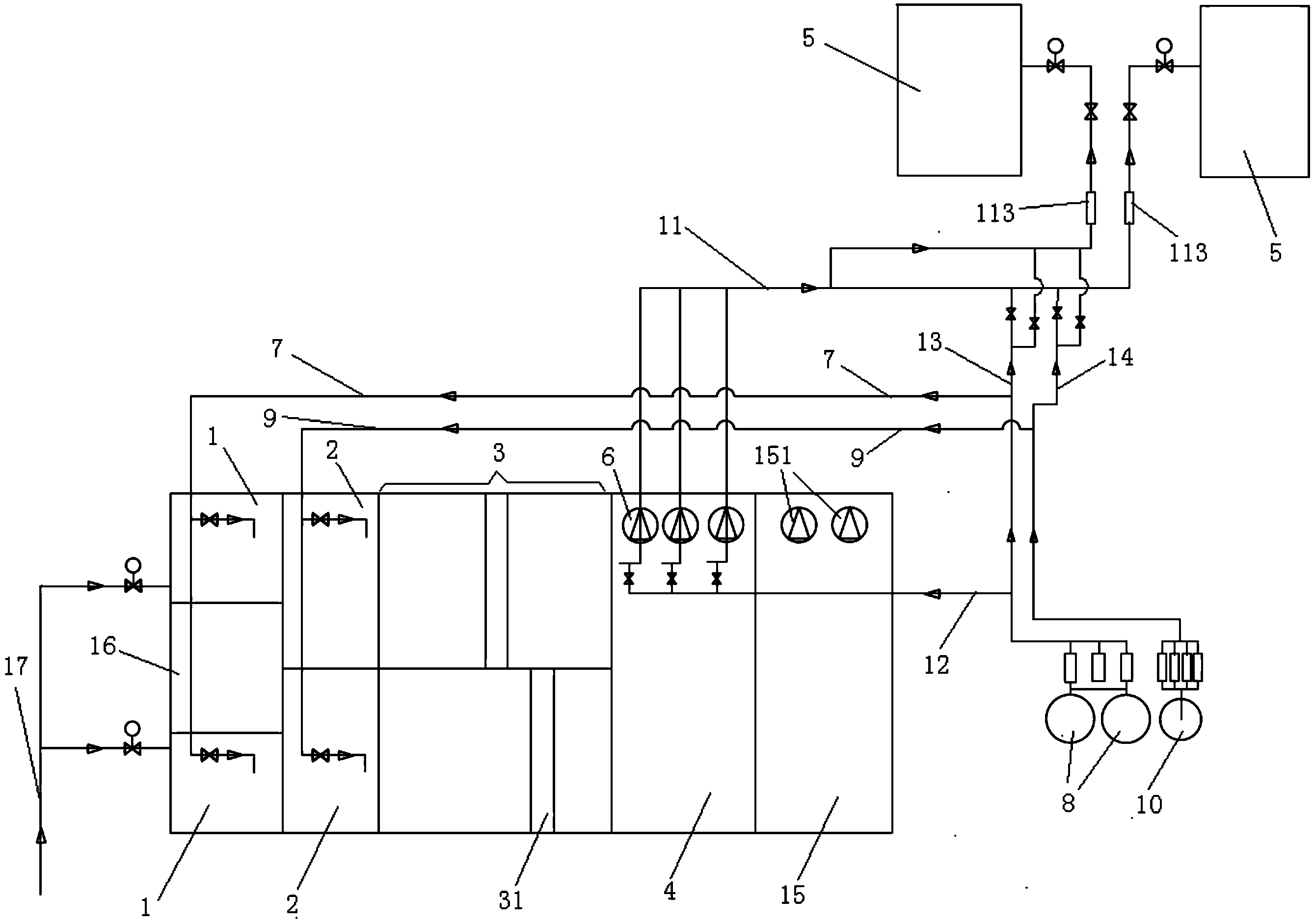

摘要附图
权利要求书
1.工业污水厂的水处理系统，其特征在于，所述水处理系统包括：
一级配水井(1)：用于对来自原水管线(17)的原水进行一次沉降;
二级配水井(2)：用于对来自所述一级配水井(1)的溢流水进行二次沉降;
沉砂调节池(3)：用于将来自所述二级配水井(2)的溢流水进行再次沉降;
集水池(4)：接收来自所述沉砂调节池(3)的溢流水并对其进行均质均量调节;
净水器(5)：用于对来自所述集水池(4)的水进行净化;
提升泵(6)：用于将来自所述集水池(4)的水经预处理水管线(11)输入所述净水器(5)中;
絮凝剂一级投加管线(7)：用于将来自絮凝剂罐(8)的絮凝剂投加至一级配水井(1);
助凝剂一级投加管线(9)：用于将来自助凝剂罐(10)的助凝剂投加至二级配水井(2)。
2.根据权利要求1所述的水处理系统，其特征在于，所述水处理系统还包括：
絮凝剂二级投加管线(12)：用于将来自絮凝剂罐(8)的絮凝剂经所述提升泵(6)的入口投加至所述预处理水管线(11)。
3.根据权利要求2所述的水处理系统，其特征在于，所述预处理水管线(11)上沿水流方向依次设置有絮凝剂投加口和助凝剂投加口;
所述水处理系统还包括：
絮凝剂三级投加管线(13)：用于将来自絮凝剂罐(8)的絮凝剂经絮凝剂投加口投加至所述预处理水管线(11);
助凝剂三级投加管线(14)：用于将来自助凝剂罐(10)的助凝剂经助凝剂投加口投加至所述预处理水管线(11)。
4.根据权利要求1-3任一项所述的水处理系统，其特征在于，所述沉砂调节池(3)顶部还设置有刮泥机(31)：所述刮泥机(31)用于将所述沉砂调节池(3)内的沉降物刮出。
5.根据权利要求4所述的水处理系统，其特征在于，所述水处理系统包括排泥水调节池(15)和集泥井(16);
所述集泥井(16)用于接收来自所述一级配水井(1)、二级配水井(2)和沉砂调节池(3)的沉降物;
所述排泥水调节池(15)用于接收来自所述集泥井(16)中的沉降物。
6.根据权利要求5所述的水处理系统，其特征在于，所述排泥水调节池(15)中还设置有泥浆泵(151)，所述泥浆泵(151)用于将所述排泥水调节池(15)中的沉降物输出。
7.根据权利要求5或6所述的水处理系统，其特征在于，所述预处理水管线(11)上还设置有净水器入口流量计(113)，所述净水器入口流量计(113)位于所述助凝剂投加口与所述净水器(5)之间。
8.根据权利要求5或6所述的水处理系统，其特征在于，所述一级配水井(1)包括至少2个配水井。
9.根据权利要求5或6所述的水处理系统，其特征在于，所述二级配水井(2)包括至少2个配水井。
10.根据权利要求5或6所述的水处理系统，其特征在于，所述沉砂调节池(3)至少有2个。
说明书
工业污水厂的水处理系统
技术领域
本实用新型属于工业污水处理领域，尤其涉及一种工业污水厂的水处理系统。
背景技术
工业污水处理厂一般在将原水输入净水器进行净化前，要先对原水进行预处理。预处理过程除了要对原水进行沉降外，还要用两种药品对其进行处理，即聚合氯化铝PAC(俗称絮凝剂)，聚丙烯酰胺PAM(俗称助凝剂)。现有设计中，对药品的使用是通过加药隔膜泵将药品分别打至原水管线(此处的原水管线是自盛装经沉降后得到的原水的装置至净水器之间的管线)，如图1所示。但是，由于原水管线压力在1Mpa，与加药泵出口压力几乎接近，导致药品注入量不够;同时通过多次实验证明，药品注入原水管线后需要有足够的反应时间才能达到较好的处理效果，现场原水管道至净水器距离太短，导致反应时间不够，致使净水器的负荷较高，在线监测水质指标持续偏高，已接近水质标准临界值。综上所述，现有设计对原水的预处理效果并不理想。
实用新型内容
本实用新型的目的在于提供一种工业污水厂的水处理系统，该水处理系统能够延长药品与原水的反应时间，且药品采用多级投加，有利于提高对原水的处理效果，减轻净水器的负荷。
本实用新型的技术方案如下：
工业污水厂的水处理系统，包括：
一级配水井：用于对来自原水管线的原水进行一次沉降;
二级配水井：用于对来自所述一级配水井的溢流水进行二次沉降;
沉砂调节池：用于将来自所述二级配水井的溢流水进行再次沉降;
集水池：接收来自所述沉砂调节池的溢流水并对其进行均质均量调节;
净水器：用于对来自所述集水池的水进行净化;
提升泵：用于将来自所述集水池的水经预处理水管线输入所述净水器中;
絮凝剂一级投加管线：用于将来自絮凝剂罐的絮凝剂投加至一级配水井;
助凝剂一级投加管线：用于将来自助凝剂罐的助凝剂投加至二级配水井。
优选地，所述水处理系统还包括：
絮凝剂二级投加管线：用于将来自絮凝剂罐的絮凝剂经所述提升泵的入口投加至所述预处理水管线。
优选地，所述预处理水管线上沿水流方向依次设置有絮凝剂投加口和助凝剂投加口;
所述水处理系统还包括：
絮凝剂三级投加管线：用于将来自絮凝剂罐的絮凝剂经絮凝剂投加口投加至所述预处理水管线;
助凝剂三级投加管线：用于将来自助凝剂罐的助凝剂经絮凝剂投加口助凝剂投加口投加至所述预处理水管线。
优选地，所述沉砂调节池顶部还设置有刮泥机：所述刮泥机用于将所述沉砂调节池内的沉降物刮出。
优选地，所述水处理系统包括排泥水调节池和集泥井;
所述集泥井用于接收来自所述一级配水井、二级配水井和沉砂调节池的沉降物;
所述排泥水调节池用于接收来自所述集泥井中的沉降物。
优选地，所述排泥水调节池中还设置有泥浆泵，所述泥浆泵用于将所述排泥水调节池中的沉降物输出。
优选地，所述预处理水管线上还设置有净水器入口流量计，所述净水器入口流量计位于所述助凝剂投加口与所述净水器之间。
优选地，所述一级配水井包括至少2个配水井。
优选地，所述二级配水井包括至少2个配水井。
优选地，所述沉砂调节池至少有2个。
优选地，所述泥浆泵至少有2个。
本实用新型的有益效果在于：
(1)本实用新型的水处理系统，是在沉降步骤的配水井中就开始投加药品(絮凝剂和助凝剂)，相对于传统的在自集水池至净水器之间的管线中投加药品，本实用新型的水处理系统，药品与原水的作用时间长，可提高药品对原水的处理效果，且药品在配水井加入后，药品与原水反应产生的絮状物可以直接在配水井沉降，降低后续处理的负荷;而且，利用原水的压力将药品带入沉沙调节池，原水在沉砂调节池入口处形成的涡流可将药品与原水进行充分搅拌，使药品与原水的反应更充分，利于提高药品对原水的处理效果;经过沉砂调节池后的水已经能达到目视澄清的效果，减轻了后续净水器的压力，减少净水器的反冲洗时间，减少了由于反冲洗导致净水器焊口开裂的现象发生;同时澄清的水流入净水器的过滤区，更有利于延长净水器滤料的使用寿命;另外，有助于控制药品的投加量;
(2)在用于将集水池中的水输入净水器的提升泵入口设置絮凝剂的二级投加点，有助于对原水进行进一步处理，提高对原水的处理效果;同时，也可以作为一种备选方案，在絮凝剂一级投加管线和助凝剂一级投加管线出故障时，直接用提升泵入口的药品投加方案;
(3)预处理水管线上沿水流方向依次设置絮凝剂投加口和助凝剂投加口，有助于对原水进行进一步处理，提高对原水的处理效果;同时，也可以作为一种备选方案，在一级和二级药品投加线路出故障时使用;
(4)排泥水调节池、集泥井和泥浆泵的设置，有助于将配水井和沉砂调节池的沉降物收集并排出;
(5)本实用新型的水处理系统，可以根据原水的浊度控制一点或者多点同时加药，并且原水与药品在沉砂调节池有足够的反应时间，可以达到最佳的水处理效果。
