摘要
本实用新型公开了本实用新型的一种污水提升泵站，所述提升泵站包括集污水筒体，所述污水筒体内设置有检修平台，所述检修平台将集污水筒体的内部空间分隔成集污水室和检修室，所述检修室的侧壁上设置有污水入口，所述检修室的侧壁上设置有污水出口，所述集污水室中设置有污水提升泵，所述污水提升泵与排污管道连通，所述排污管道的出口与所述污水出口连通，所述污水提升泵与锁链的一端连接，所述锁链的另一端设置在卷绕辊上，所述卷绕辊安装在检修平台上，所述卷绕辊的辊轴上设置有自锁机构。本实用新型具有检修方便的特点，同时它的检修过程也更加安全，另外，它还具有更加环保的特点。
权利要求书

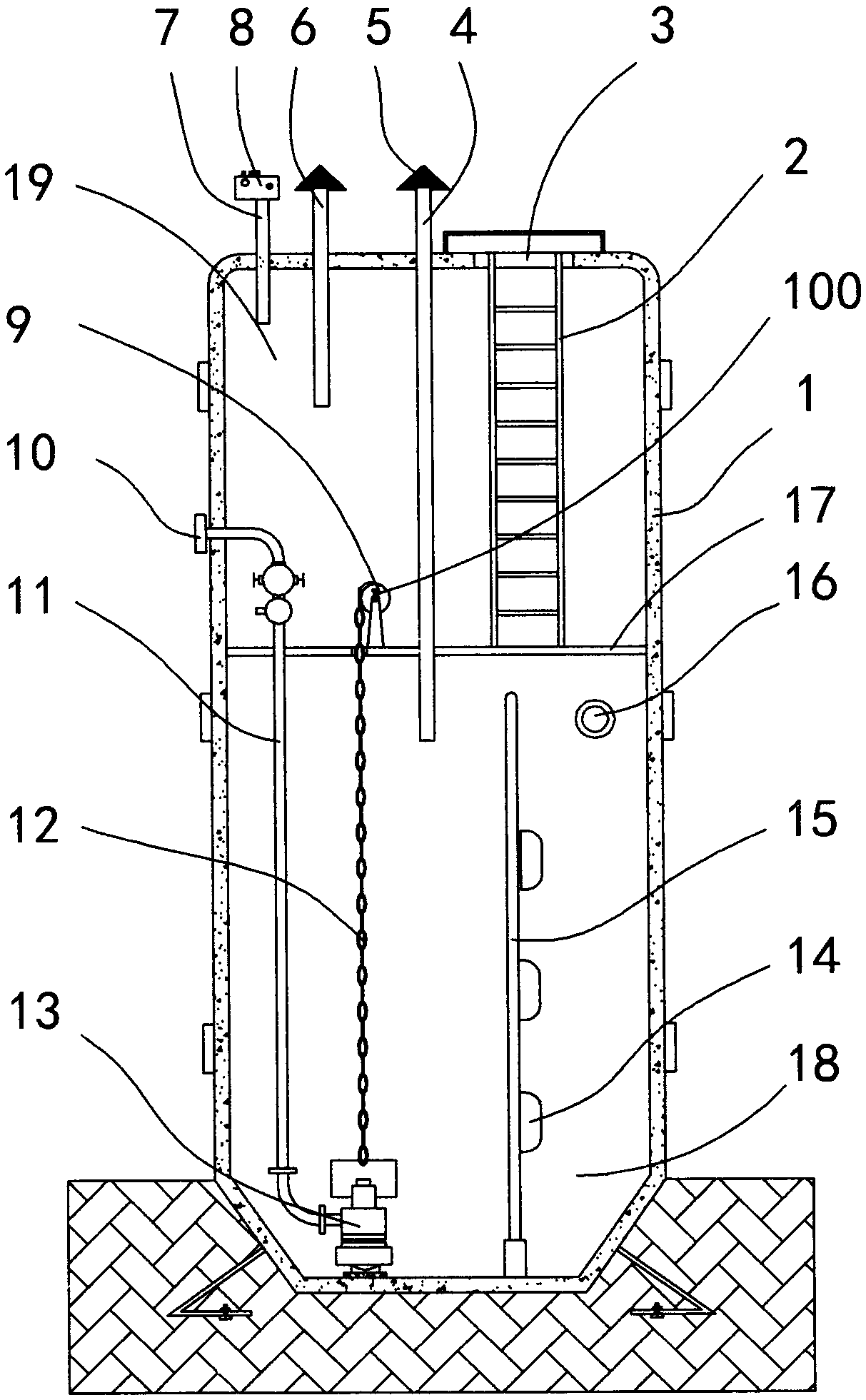

1.一种污水提升泵站，所述提升泵站包括集污水筒体(1)，所述污水筒体(1)内设置有检修平台(17)，所述检修平台(17)将集污水筒体(1)的内部空间分隔成集污水室(18)和检修室(19)，所述检修室(19)的侧壁上设置有污水入口(16)，所述检修室(19)的侧壁上设置有污水出口(10)，所述集污水室(18)中设置有污水提升泵(13)，所述污水提升泵(13)与排污管道(11)连通，所述排污管道(11)的出口与所述污水出口(10)连通，其特征在于，所述污水提升泵(13)与锁链(12)的一端连接，所述锁链(12)的另一端设置在卷绕辊(9)上，所述卷绕辊(9)安装在检修平台(17)上，所述卷绕辊(9)的辊轴(113)上设置有自锁机构(100)，所述自锁机构(100)包括与所述卷绕辊(9)同轴设置的齿轮(101)，所述齿轮(101)上方设置有下端开口的套筒(110)，所述套筒(110)的容置空间(104)中设置有与其配合的圆柱块(111)，所述圆柱块(111)的上端设置有连杆(106)，所述连杆(106)可活动地设置在所述套筒(110)上，所述连杆(106)上且位于所述圆柱块(111)与所述容置空间(104)的顶壁之间设置有弹性部件(103)，所述圆柱块(111)的下表面设置有可插入到齿轮(101)的齿间距之间的圆柱状的定位块(102)，所述定位块(102)的下端设置有斜面(112)。
2.根据权利要求1所述的一种污水提升泵站，其特征在于，所述连杆(106)从套筒(110)的顶部伸出且与限位圆盘(107)连接，所述限位圆盘(107)的下表面设置有导向杆(108)，所述套筒(110)的上表面且位于所述连杆(106)的两侧分别设置有导向孔(109)，所述导向杆(108)与导向孔(109)相配合。
3.根据权利要求2所述的一种污水提升泵站，其特征在于，所述集污水筒体(1)的顶部设置有第一通风管(4)和第二通风管(6)，所述第一通风管(4)的下端伸入检修室(19)中，所述第二通风管(6)的下端伸入集污水室(18)中，所述第一通风管(4)和第二通风管(6)的上端出口设置有空气过滤器(5)。
4.根据权利要求3所述的一种污水提升泵站，其特征在于，所述集污水筒体(1)上设置有出风管(7)，所述出风管(7)的下端伸入到检修室(19)中，所述出风管(7)的上端出口处设置有空气检测仪(8)。
5.根据权利要求4所述的一种污水提升泵站，其特征在于，所述集污水筒体(1)上设置有检修入口(3)，所述检修平台(17)上设置有梯道(2)，所述梯道(2)的上端位于所述检修入口(3)处，所述梯道(2)上沿其长度方向上设置有滑轨，所述滑轨上设置有升降平台(21)，所述梯道(2)的上端设置有横杆(25)，所述横杆(25)上铰接设置有滚轮(26)，所述升降平台(21)与绳索(24)的一端连接，所述绳索(24)的另一端绕过滚轮(26)与置物筐(23)连接，所述置物筐(23)中设置有若干配重块(22)。
6.根据权利要求5所述的一种污水提升泵站，其特征在于，所述污水提升泵(13)的数量至少为两台，所述集污水筒体(1)的底部设置有立杆(15)，所述立杆(15)上从高到低依次设置有与所述污水提升泵(13)数量相等的水位探测器(14)，每一水位探测器(14)控制一污水提升泵(13)。
说明书
一种污水提升泵站
技术领域：
本实用新型涉及污水处理设备技术领域，更具体地说涉及一种污水提升泵站。
背景技术：
污水提升泵站设置于污水管道系统中，用以抽升城市污水的高程，实现污水送往污水处理厂进行水处理的目的。传统的污水提升泵站大多为集水坑式的，在泵房内通过混凝土浇筑形成坑式泵井，井内配装有水泵、内部管道、阀门等，污水通过自身重力自流进入井内，当达到一定水位后，通过值班工作人员启动排污泵提升污水高程。这种集水坑式的人工排放提升方式存在诸多弊端：1、容易形成污水渗透、腐蚀土层、污染地下水资源;2、泵井难以密封，造成异味溢出，影响周围环境，并滋生蚊虫，传播疾病;3、占地面积大、土建成本高、施工周期长、且检修困难、维护费用高;4、容易形成值班人员的疏忽大意或玩忽职守，造成污水倒灌严重污染城市的后果。因此，现有集水坑式的污水提升泵站不能满足现代城市环保要求。
而且，现有技术中的污水提升泵站的检修和维护非常不方便。
实用新型内容：
本实用新型的目的就在于提供一种污水提升泵站，它具有检修方便的特点，同时它的检修过程也更加安全，另外，它还具有更加环保的特点。
为实现上述目的，本实用新型的一种污水提升泵站，所述提升泵站包括集污水筒体，所述污水筒体内设置有检修平台，所述检修平台将集污水筒体的内部空间分隔成集污水室和检修室，所述检修室的侧壁上设置有污水入口，所述检修室的侧壁上设置有污水出口，所述集污水室中设置有污水提升泵，所述污水提升泵与排污管道连通，所述排污管道的出口与所述污水出口连通，所述污水提升泵与锁链的一端连接，所述锁链的另一端设置在卷绕辊上，所述卷绕辊安装在检修平台上，所述卷绕辊的辊轴上设置有自锁机构，所述自锁机构包括与所述卷绕辊同轴设置的齿轮，所述齿轮上方设置有下端开口的套筒，所述套筒的容置空间中设置有与其配合的圆柱块，所述圆柱块的上端设置有连杆，所述连杆可活动地设置在所述套筒上，所述连杆上且位于所述圆柱块与所述容置空间的顶壁之间设置有弹性部件，所述圆柱块的下表面设置有可插入到齿轮的齿间距之间的圆柱状的定位块，所述定位块的下端设置有斜面。
作为上述技术方案的优选，所述连杆从套筒的顶部伸出且与限位圆盘连接，所述限位圆盘的下表面设置有导向杆，所述套筒的上表面且位于所述连杆的两侧分别设置有导向孔，所述导向杆与导向孔相配合。
作为上述技术方案的优选，所述集污水筒体的顶部设置有第一通风管和第二通风管，所述第一通风管的下端伸入检修室中，所述第二通风管的下端伸入集污水室中，所述第一通风管和第二通风管的上端出口设置有空气过滤器。
作为上述技术方案的优选，所述集污水筒体上设置有出风管，所述出风管的下端伸入到检修室中，所述出风管的上端出口处设置有空气检测仪。
作为上述技术方案的优选，所述集污水筒体上设置有检修入口，所述检修平台上设置有梯道，所述梯道的上端位于所述检修入口处，所述梯道上沿其长度方向上设置有滑轨，所述滑轨上设置有升降平台，所述梯道的上端设置有横杆，所述横杆上铰接设置有滚轮，所述升降平台与绳索的一端连接，所述绳索的另一端绕过滚轮与置物筐连接，所述置物筐中设置有若干配重块。
作为上述技术方案的优选，所述污水提升泵的数量至少为两台，所述集污水筒体的底部设置有立杆，所述立杆上从高到低依次设置有与所述污水提升泵数量相等的水位探测器，每一水位探测器控制一污水提升泵。
本实用新型的有益效果在于：本实用新型具有检修方便的特点，同时它的检修过程也更加安全，另外，它还具有更加环保的特点。。
