申请日2015.12.29
公开(公告)日2016.03.16
IPC分类号B01D24/10; B01D24/46
摘要
本发明公开了一种用于工业水处理系统的多介质过滤设备，包括了机身、进气口、排气管、进水口、出水口、正洗排水口、反洗进水口、反吸排水口、上水管、下水管、取样装置、承托层、滤料层、人孔和视镜;其机身接有上水管和下水管，上水管分别引向进水口和反洗进水口，下水管分别引向出水口、正洗排水口、反洗排水口和进气口;其机身接有排气管，中部设有视镜，底部设有人孔;其机身内部设有承托层，滤料层设在承托层上方，滤料层上下分别由无烟煤、石英砂或者石英砂、陶粒组成，下水管接有取样装置;本发明设备整体运行稳定可靠，可以保持长期高效的过滤能力，净水效果显著，并且工作人员可以实时对水质进行监测控制，避免了资源不必要的浪费，低碳环保。
摘要附图
权利要求书

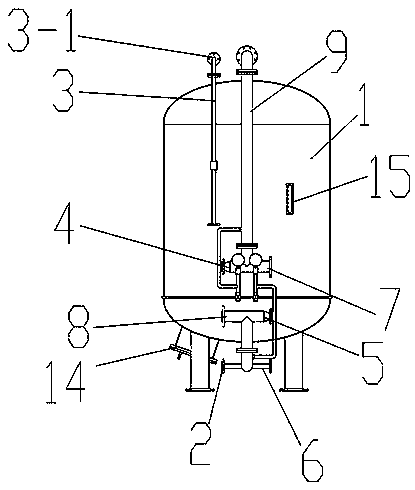

1.一种用于工业水处理系统的多介质过滤设备，其特征在于：包括：机身(1)、进气口(2)、排气管(3)、进水口(4)、出水口(5)、正洗排水口(6)、反洗进水口(7)、反吸排水口(8)、上水管(9)、下水管(10)、取样装置(11)、承托层(12)、滤料层(13)、人孔(14)和视镜(15);
所述机身(1)接有上水管(9)和下水管(10)，所述上水管(9)分别引向进水口(4)和反洗进水口(7)，所述下水管(10)分别引向出水口(5)、正洗排水口(6)、反洗排水口(8)和进气口(2);所述机身(1)接有排气管(3)，中部设有视镜(15)，底部设有人孔(14);所述机身(1)内部设有承托层(12)，所述滤料层(13)设在承托层(12)上方，所述滤料层(13)上下分别由无烟煤、石英砂或者石英砂、陶粒组成;所述下水管(10)接有取样装置(11)。
2.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述排气管(3)顶部设有排气阀(3-1)。
3.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述取样装置(11)顶部设有取样槽(11-1)。
4.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述承托层(12)通过水帽(12-1)和机身(1)固定连接。
5.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述滤料层(13)的上层滤料滤径大于下层滤料滤径，总高度为1200mm。
6.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述机身(1)内部覆盖一层天然橡胶衬垫。
7.根据权利要求1所述的一种用于工业水处理系统的多介质过滤设备，其特征在于：所述承托层(12)上方还设有一层的卵石粒，高度为150mm。
说明书
一种用于工业水处理系统的多介质过滤设备
技术领域
本发明涉及污水处理设备的技术领域，具体是一种用于工业水处理系统的多介质过滤设备。
背景技术
多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下;在工业循环水处理系统中，主要用以去除污水中杂质、吸附油等，使水质符合循环使用的要求，另外还能去除水中的悬浮或胶态杂质，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，BOD5和COD等也有某种程度的去除效果。然而现有的多介质过滤设备在使用过程中少量的滤料以及杂质可能随水流进入出水口，造成流道的污堵，再加上运行过程中流量经常会发生一定的偏差，很容易引起系统压降的上升，进而影响设备的正常运行;并且设备经过长时间使用后，由于杂质的影响，其过滤能力也有所减弱，净水效果大大下降，再加上工作人员无法随时对水质进行监测控制，因此排出的水质一旦达不到排放标准就会在后续造成大量的资源浪费，很不符合目前低碳环保的新要求。
发明内容
发明目的：为了克服以上不足，本发明的目的是提供一种用于工业水处理系统的多介质过滤设备，该设备整体运行稳定可靠，可以保持长期高效的过滤能力，净水效果显著，并且工作人员可以实时对水质进行监测控制，避免了资源不必要的浪费，和以往相比更为低碳环保。
技术方案：为了实现以上目的，本发明所述的一种用于工业水处理系统的多介质过滤设备，包括：机身、进气口、排气管、进水口、出水口、正洗排水口、反洗进水口、反吸排水口、上水管、下水管、取样装置、承托层、滤料层、人孔和视镜;所述机身接有上水管和下水管，所述上水管分别引向进水口和反洗进水口，所述下水管分别引向出水口、正洗排水口、反洗排水口和进气口，其中正向冲洗通过滤料层对水中悬浮杂质以及细菌进行有效的过滤，从而起到洁净污水的作用，而反向冲洗使得水流逆向通过滤料层，使滤层膨胀、悬浮，并借助水流的剪切力和颗粒的碰撞摩擦力清洗滤料层，使滤料层内的污物脱离并随反洗水排出，从而稳定进出水口的压力差，同时也很好的保证了其良好的过滤性能，另外输送压缩空气至进气口可以进一步稳定进出水口的压力差，同时也可以进一步去除设备内部残留的粉尘杂质;所述机身接有排气管，中部设有视镜，底部设有人孔，工作人员通过视镜和人孔可以对运行中的设备进行实时的监控，从而保证设备高效顺畅的运行;所述机身内部设有承托层，所述滤料层设在承托层上方，所述滤料层上下分别由无烟煤、石英砂或者石英砂、陶粒组成，其由两种介质组合而成的滤料层净水过滤效果显著，使用寿命长;所述下水管接有取样装置，通过其对出水口的水进行抽样检测，进一步保证出水质量，避免后续资源不必要的浪费。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述排气管顶部设有排气阀，从而可以根据不同情况精确控制设备内部的气体流速。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述取样装置顶部设有取样槽，从而方便工作人员抽样检测。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述承托层通过水帽和机身固定连接，其承托层机械强度高，稳定性好，使用寿命长。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述滤料层的上层滤料滤径大于下层滤料滤径，总高度为1200mm，从而保证下层滤料的有效性和充分利用。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述机身内部覆盖一层天然橡胶衬垫，从而减少水、空气对设备内壁长期的侵蚀磨损，并且该材料无毒无害，低碳环保。
优选地，上述的一种用于工业水处理系统的多介质过滤设备，所述承托层上方还设有一层的卵石粒，高度为150mm，其卵石粒防止残留的粉尘杂质流向出水口。
有益效果：现有技术相比，本发明具有以下优点：
1、本发明中所述的一种用于工业水处理系统的多介质过滤设备，其正向冲洗起到了洁净污水的作用，反向冲洗稳定了进出水口的压力差，同时也很好的保证了其良好的过滤性能。
2、本发明中所述的一种用于工业水处理系统的多介质过滤设备，其输送压缩空气至进气口可以进一步稳定进出水口的压力差，同时也可以去除设备内部残留的粉尘杂质。
3、本发明中所述的一种用于工业水处理系统的多介质过滤设备，工作人员通过视镜和人孔可以对运行中的设备进行实时的监控，从而保证设备高效顺畅的运行。
4、本发明中所述的一种用于工业水处理系统的多介质过滤设备，其由无烟煤、石英砂或者石英砂、陶粒组成的滤料层净水过滤效果显著，并且使用寿命长。
5、本发明中所述的一种用于工业水处理系统的多介质过滤设备，通过取样装置对出水口的水进行抽样检测，进一步保证了出水质量，避免了后续资源的浪费。
6、本发明中所述的一种用于工业水处理系统的多介质过滤设备，其保证了滤料层中下层滤料的充分利用，并且其内部一层低碳环保的天然橡胶衬垫极大减少了水、空气对设备内壁长期的侵蚀磨损;另外其承托层设有的卵石粒防止了残留的粉尘杂质流向出水口。
