申请日2016.01.27
公开(公告)日2016.08.24
IPC分类号C02F1/48
摘要

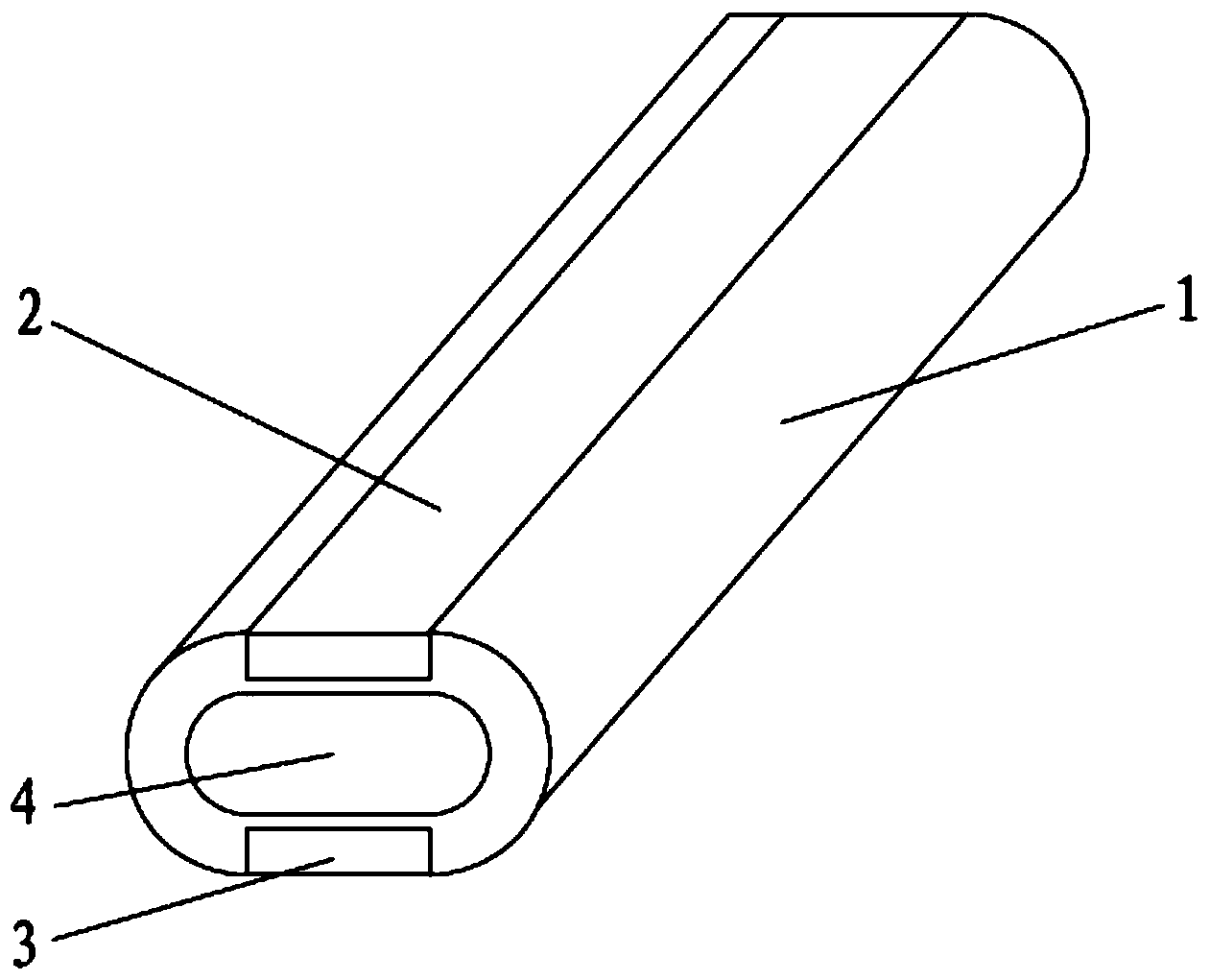

本实用新型涉及水处理设备领域，公开了一种直饮式微型磁化水处理器，包括吸管套(1)、第一磁块(2)和第二磁块(3);所述吸管套(1)内设置有两端相通的用于容纳吸管的容置腔(4)，所述第一磁块(2)、第二磁块(3)相向地固定于吸管套(1)的两个侧面上，第一磁块(2)和第二磁块(3)的相向面互相平行且磁极相反。本实用新型的直饮式微型磁化水处理器体积小，便于携带和使用，且磁化效果好，水体磁化后可立即饮用。此外，可与市售的一次性吸管配套使用，卫生安全性高。
权利要求书
1.一种直饮式微型磁化水处理器，其特征在于：包括吸管套(1)、第一磁块(2)和第二磁块(3);所述吸管套(1)内设置有两端相通的用于容纳吸管的容置腔(4)，所述第一磁块(2)、第二磁块(3)相向地固定于吸管套(1)的两个侧面上，第一磁块(2)和第二磁块(3)的相向面互相平行且磁极相反。
2.如权利要求1所述的一种直饮式微型磁化水处理器，其特征在于，所述吸管套(1)的两个相对侧面上各自设置有凹槽，所述第一磁块(2)、第二磁块(3)分别固定于所述凹槽内。
3.如权利要求1或2所述的一种直饮式微型磁化水处理器，其特征在于，所述第一磁块(2)、第二磁块(3)呈条状，且第一磁块(2)、第二磁块(3)的长度方向与吸管套(1)长度方向同向。
4.如权利要求1所述的一种直饮式微型磁化水处理器，其特征在于，所述容置腔(4)的横截面为椭圆形，且椭圆形的短轴与第一磁块(2)和第二磁块(3)的相向面垂直。
5.如权利要求4所述的一种直饮式微型磁化水处理器，其特征在于，所述吸管套(1)的侧壁上设置有夹紧装置，所述夹紧装置由相互连接的调节螺栓(5)和夹紧块(6)构成;所述夹紧块(6)设于容置腔(4)内，所述调节螺栓(5)与吸管套(1)的侧壁螺接，且调节螺栓(5)的方向与容置腔(4)的方向垂直。
6.如权利要求5所述的一种直饮式微型磁化水处理器，其特征在于，所述夹紧块(6)呈瓦片状，且夹紧块(6)的凸起面与所述调节螺栓(5)连接且凸起面与容置腔(4)的弧面相向。
7.如权利要求5或6所述的一种直饮式微型磁化水处理器，其特征在于，所述夹紧块(6)为橡胶材质，所述调节螺栓(5)为塑料材质。
8.如权利要求1所述的一种直饮式微型磁化水处理器，其特征在于，所述吸管套(1)为塑料材质。
说明书
一种直饮式微型磁化水处理器
技术领域
本实用新型涉及水处理设备领域，尤其涉及一种直饮式微型磁化水处理器。
背景技术
当水以一定的流速，沿着与磁力线垂直的方向切割磁力线时，普通水就会转化成磁化水。磁化水有许多神奇的功效，在工业、农业和医学领域有广泛的应用。在医学保健方面，磁化水对多种疾病如高血压，糖尿病，胃病，胆结石，膀胱结石，肾结石、湿疹等有一定的治疗作用。但磁化水存活的时间非常短暂，瞬间即会化为普通水。
申请号为201020152894.3的中国专利公开了一种外置磁化水供水器，它包括水罐，所述水罐外壁设置有磁化水装置;所述磁化水装置设置在所述水罐底部外壁;所述磁化水装置设置在所述水罐侧面外壁;所述磁化水装置是磁石或磁铁;在所述水罐底部安装有排污管。
申请号为201020152895.8的中国专利公开了一种内置磁化水供水器，它包括水罐，所述水罐内设置有磁化水装置;所述磁化水装置设置在所述水罐下部;所述磁化水装置设置在所述水罐内侧壁;所述磁化水装置是磁石或磁铁;在所述水罐底部安装有排污管。
上述两种磁化水供水器将现有供水器与磁化水装置巧妙结合，有效解决了供水器不能磁化水或不能有效磁化水的问题，其具有设计科学，构思巧妙、磁化效果好、卫生安全、利于身体健康的优点。但是缺点是以上装置体积较大，不便于携带使用。
申请号为CN200820105890.2的中国专利公开了一种磁化水用装置，由上下同形、并对称设置的磁铁构成，磁铁为半环形。该实用新型具结构简单、成本低廉。虽然该装置能够随身携带，但是其磁化效果较差，且磁化后持续时间短。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种直饮式微型磁化水处理器。本实用新型的直饮式微型磁化水处理器体积小，便于携带和使用，且磁化效果好，水体磁化后可立即饮用。此外，可与市售的一次性吸管配套使用，卫生安全性高。
本实用新型的具体技术方案为：一种直饮式微型磁化水处理器，包括吸管套、第一磁块和第二磁块;所述吸管套内设置有两端相通的用于容纳吸管的容置腔，所述第一磁块、第二磁块相向地固定于吸管套的两个侧面上，第一磁块和第二磁块的相向面互相平行且磁极相反。
本实用新型的直饮式微型磁化水处理器中吸管套的容置腔用于安装吸管，第一磁块和第二磁块相向面的磁极相反，如此便可产生与两个磁块相向面垂直的磁力线，吸管安装后，对饮料进行吸允时，饮料沿着吸管进入嘴中，在这个过程中饮料会且磁力线进行切割，从而成为磁化水，磁化水生成后立即被人所饮用，效果好。
本实用新型的小大尺寸和普通打火机相近，吸管采用市面上供应的、合乎卫生标准的一次性塑料吸管，把吸管装进吸管套内即可吸饮任何常温或中低温的矿泉水、开水以及市售饮料，变为磁化液体饮料。要特别指出的是，本实用新型的设计亮点除直饮和便携外，可使用的上市售合格的一次性吸管，这就使本产品避开了产品的卫生标准，使其实用性、安全性大大增强。
作为优选，所述吸管套的两个相对侧面上各自设置有凹槽，所述第一磁块、第二磁块分别固定于所述凹槽内。
作为优选，所述第一磁块、第二磁块呈条状，且第一磁块、第二磁块的长度方向与吸管套长度方向同向。如此设计能够增加饮料在吸管中的磁化面积和时间，增强磁化效果。
作为优选，所述容置腔的横截面为椭圆形，且椭圆形的短轴与第一磁块和第二磁块的相向面垂直。
将容置腔设计成椭圆形，并且将椭圆形的短轴与第一磁块和第二磁块的相向面垂直，如此，吸管在容置腔内安装后，吸管被夹扁呈椭圆形，且该椭圆形的长轴与磁力线垂直，如此便增加了饮料的磁化面积，磁化效果大大加强。
作为优选，所述吸管套的侧壁上设置有夹紧装置，所述夹紧装置由相互连接的调节螺栓和夹紧块构成;所述夹紧块设于容置腔内，所述调节螺栓与吸管套的侧壁螺接，且调节螺栓的方向与吸管的方向垂直。
夹紧装置的设计一方面能够对管径较小的吸管进行定位，防止吸管套在使用时脱落;另一方面，通过调节螺栓的调节，能够控制吸管的横截面的形状，从而能够控制饮料的流量和磁化面积的大小。
作为优选，所述夹紧块呈瓦片状，且夹紧块的凸起面与所述调节螺栓连接且凸起面与容置腔的弧面相向。夹紧块呈瓦片状，便能够与容置腔、吸管更好的贴合。
作为优选，所述夹紧块为橡胶材质，所述调节螺栓为塑料材质。夹紧夸为橡胶材质，不仅不会影响磁场，也能够更好地与容置腔和吸管贴合，增加摩擦力。调节螺栓为塑料材质，不会影响磁场。
作为优选，所述吸管套为塑料材质。吸管套为塑料材质，不会影响磁场。
与现有技术对比，本实用新型的有益效果是：本实用新型的直饮式微型磁化水处理器体积小，便于携带和使用，且磁化效果好，水体磁化后可立即饮用。此外，可与市售的一次性吸管配套使用，卫生安全性高。
