申请日2016.01.27
公开(公告)日2016.06.22
IPC分类号C02F9/10
摘要
本发明涉及含镍废水回收处理系统，包括预处理单元、过滤单元、浓缩单元、回收处理单元，预处理单元包括pH调节池，过滤单元包括超滤装置、反渗透装置，浓缩单元包括MVR节能浓缩蒸发系统，回收处理单元包括冷凝水箱、冷却结晶装置，其中，反渗透装置包括一级反渗透装置、设置在一级反渗透装置和MVR节能浓缩蒸发系统之间的三级反渗透装置、与一级反渗透装置相连的二级反渗透装置，一级反渗透装置与二级反渗透装置之间设置有浓水循环管，一级反渗透装置与三级反渗透装置之间设置有淡水循环管。本发明结构简单合理、在原有工厂设备基础上加装灵活方便，具有占地面积小、投资较小、排放废水指标稳定、回收废水中的金属镍等优点，利于工业推广。
权利要求书

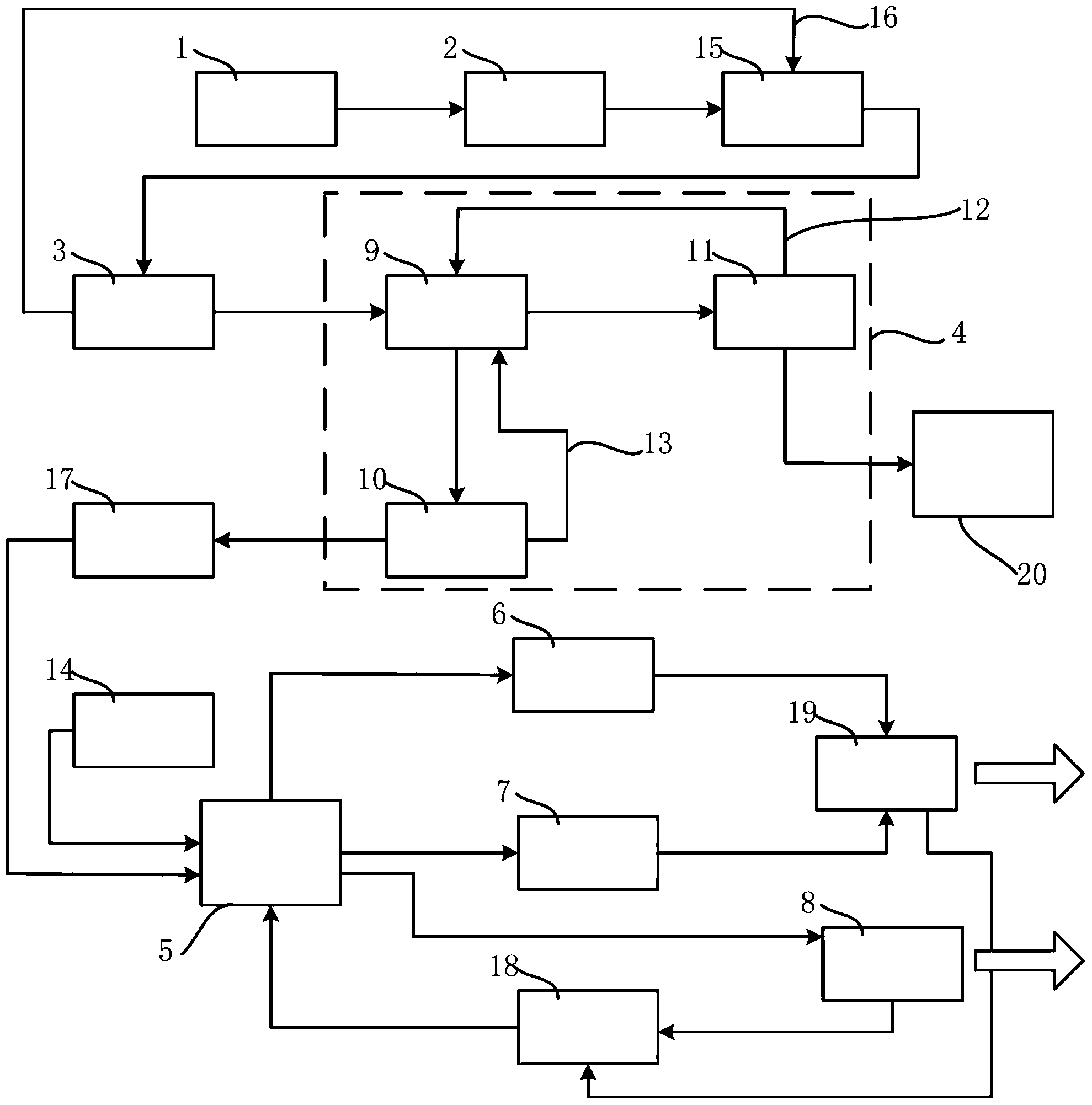

1.一种含镍废水回收处理系统，包括按序连接的预处理单元、过滤单元、浓缩单元、回收处理单元，其特征在于：所述预处理单元包括连接废水收集池(1)的pH调节池(2)，所述过滤单元包括超滤装置(3)、反渗透装置(4)，所述浓缩单元包括MVR节能浓缩蒸发系统(5)，所述回收处理单元包括与MVR节能浓缩蒸发系统(5)相连的用于收集冷凝水的冷凝水箱(6)、用于还原镍的催化还原装置(7)和用于浓缩液结晶成盐的冷却结晶装置(8)，
其中，所述反渗透装置(4)包括与超滤装置(3)直接相连的用于脱盐的一级反渗透装置(9)、设置在所述一级反渗透装置(9)和MVR节能浓缩蒸发系统(5)之间的三级反渗透装置(10)、与一级反渗透装置(9)相连的二级反渗透装置(11)，所述一级反渗透装置(9)与二级反渗透装置(11)之间设置有浓水循环管(12)，所述一级反渗透装置(9)与三级反渗透装置(10)之间设置有淡水循环管(13)。
2.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：还设置一废液槽(14)，其中的废液槽液直接进入MVR节能浓缩蒸发系统(5)进行浓缩。
3.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：所述MVR节能浓缩蒸发系统(5)所包括的压缩机为单螺杆压缩机。
4.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：所述超滤装置(3)的滤膜孔径在0.1～0.01um范围之间。
5.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：在所述超滤装置(3)和pH调节池(2)之间设置一为超滤装置(3)提供缓冲的循环池(15)，在循环池(15)和超滤装置(3)之间还设置循环水管(16)。
6.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：在所述过滤单元和浓缩单元之间设置有收集储存过滤单元过滤后污水的浓液储存槽(17)。
7.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：在所述冷却结晶装置(8)和MVR节能浓缩蒸发系统(5)之间设置有用于将冷却结晶装置(8)的结晶母液回收至MVR节能浓缩蒸发系统(5)的贫液收集槽(18)。
8.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：还设置一分别连接冷凝水箱(6)和催化还原装置(7)的水洗提纯装置(19)。
9.根据权利要求1所述的一种含镍废水回收处理系统，其特征在于：设置一用于控制工艺流程的PLC自动控制装置。
说明书
一种含镍废水回收处理系统
技术领域
本发明涉及水处理技术领域，具体涉及一种含镍废水回收处理系统。
背景技术
本发明涉及含镍废液、废水主要由化学镀、电镀工序产生，废水主要含有镍和其它添加剂、螯合剂等物质，与金属离子间的结合力非常的强，导致废水中金属离子去除的难度加大。金属离子中的铜、镍、锌、铬是国家严控的一类污染物。化学镍废水中的污染物成分复杂，含有柠檬酸、酒石酸、苹果酸、EDTA、乳酸、铵盐等多种螯合剂，金属镍是以络合形态存在，常规的化学氧化沉淀工艺难以处理达标。目前处理化学镍废水的方法主要有：膜滤技术、高级氧化、药剂沉淀法等方法。
膜滤技术是一种物理分相的过滤技术，采用孔径很小(纳米级)的过滤膜，让水分子通过，其它高分子物质被截留。膜过滤技术一般分为超滤和反渗透两个部分，超滤膜主要去除废水中的悬浮物和大分子污染物，其产水用于反渗透原水。反渗透膜可以截留溶解在水中的溶质，只让水通过。膜滤技术是无选择性截留，出水水质相对稳定;高级氧化法是通过系统产生羟基自由基来对污水中不能被普通氧化剂氧化的污染物进行氧化降解的过程。羟基自由基的无选择强氧化性能，将废水中的有机物氧化，破坏螯合键，将低价磷酸根氧化成高价磷酸根，让镍以离子态形式游离出来，然后将水调节pH至10.3将镍和磷酸根沉淀分离;药剂沉淀法是根据水中不同污染物，加入特定药剂材料，使污染物与加入药剂材料结合形成沉淀物而分离的工艺方法。市场常见的药剂有重捕剂、除磷剂等。上述膜滤技术虽然出水效果较有保障，但是投资成本较高;而高级氧化技术对低浓度废水效果不佳，使用成本高;上述药剂沉淀法在实际操作过程中，絮凝沉淀难以控制，特别是总磷，难以达到排放标准。
因此，如何设计一种投资成本低、生产成本低、回收方便和确保废水达标排放的含镍废水回收处理系统成为亟待解决的问题。
发明内容
鉴于上述现有技术存在的缺陷，本发明的目的是提供一种含镍废水回收处理系统，解决传统污水处理装置占地面积大、投资大、排放废水指标不稳定等问题。为实现前述发明目的，本发明采用的技术方案包括：
一种含镍废水回收处理系统，包括按序连接的预处理单元、过滤单元、浓缩单元、回收处理单元，所述预处理单元包括连接废水收集池的pH调节池，所述过滤单元包括超滤装置、反渗透装置，所述浓缩单元包括MVR节能浓缩蒸发系统，所述回收处理单元包括与MVR节能浓缩蒸发系统相连的用于收集冷凝水的冷凝水箱、用于还原镍的催化还原装置和用于浓缩液结晶成盐的冷却结晶装置，其中，所述反渗透装置包括与超滤装置直接相连的用于脱盐的一级反渗透装置、设置在所述一级反渗透装置和MVR节能浓缩蒸发系统之间的三级反渗透装置、与一级反渗透装置相连的二级反渗透装置，所述一级反渗透装置与二级反渗透装置之间设置有浓水循环管，所述一级反渗透装置与三级反渗透装置之间设置有淡水循环管。
本发明进一步地，还设置一废液槽，其中的废液槽液直接进入MVR节能浓缩蒸发系统进行浓缩。
本发明进一步地，所述MVR节能浓缩蒸发系统所包括的压缩机为单螺杆压缩机。
本发明进一步地，所述超滤装置的滤膜孔径在0.1～0.01um范围之间。
本发明进一步地，在所述超滤装置和pH调节池之间设置一为超滤装置提供缓冲的循环池，在循环池和超滤装置之间还设置循环水管。
本发明进一步地，在所述过滤单元和浓缩单元之间设置有收集储存过滤单元过滤后废水的浓液储存槽。
本发明进一步地，在所述冷却结晶装置和MVR节能浓缩蒸发系统之间设置有用于将冷却结晶装置的结晶母液回收至MVR节能浓缩蒸发系统的贫液收集槽。
本发明进一步地，还设置一分别连接冷凝水箱和催化还原装置的水洗提纯装置。
本发明进一步地，设置一用于控制工艺流程的PLC自动控制装置。
借由上述方案，本发明至少具有以下优点：本发明结构简单合理、在原有工厂设备基础上加装灵活方便，具有占地面积小、投资较小、排放废水指标稳定的优点，利于工业推广。
