申请日2016.01.27
公开(公告)日2016.07.20
IPC分类号B01D25/30; C02F11/12
摘要
本发明公开了一种污泥压滤机专用布料器，包括漏斗箱、进料箱、箱体底座、减速机底座、绞龙，其特征在于，所述箱体底座上设置进料箱，所述进料箱的顶部设置漏斗箱，所述进料箱内部设置两条相互平行且啮合的绞龙，且每条绞龙的两端绞片的旋转方向相反，两条绞龙外端分别设置齿轮，且两个齿轮相互啮合，所述减速机底座设置在箱体底座一侧，所述减速机底座设置由电机带动的减速机，所述减速机的主动齿轮与其中一条绞龙的齿轮相啮合，所述漏斗箱的一侧还设置有配电箱，两个齿轮外侧设置有齿轮壳。本发明的优点在于：两条绞龙相互平行啮合，且每条绞龙的两端绞片的旋转方向相反，可四个方向同时搅拌给料，解决了污泥沉淀或结块的问题。使布料器下料均匀，提高了污泥压滤机的处理效率。
权利要求书
1.污泥压滤机专用布料器，包括漏斗箱、进料箱、箱体底座、减速机底座、绞龙，其特征在于：所述箱体底座上设置进料箱，所述进料箱的顶部设置漏斗箱，所述进料箱内部设置两条相互平行且啮合的绞龙，且每条绞龙的两端绞片的旋转方向相反，每条绞龙上分别设置拨料板，两条绞龙外端分别设置齿轮，且两个齿轮相互啮合，所述减速机底座设置在箱体底座一侧，所述减速机底座设置由电机带动的减速机，所述减速机的主动齿轮与其中一条绞龙的齿轮相啮合，所述漏斗箱的一侧还设置有配电箱，两个齿轮外侧设置有齿轮壳。
说明书
污泥压滤机专用布料器
技术领域
本发明涉及污水处理技术领域，具体说是一种用于污泥压滤机上的专用布料器。
背景技术
目前的污泥压滤机布料器没有搅拌功能，在喂料时，由于污泥沉淀或结块限制，使布料器的布料不均匀，甚至不能连续下料，造成压滤机不能正常工作。
发明内容
为解决上述问题，本发明的目的是提供一种污泥压滤机专用布料器。

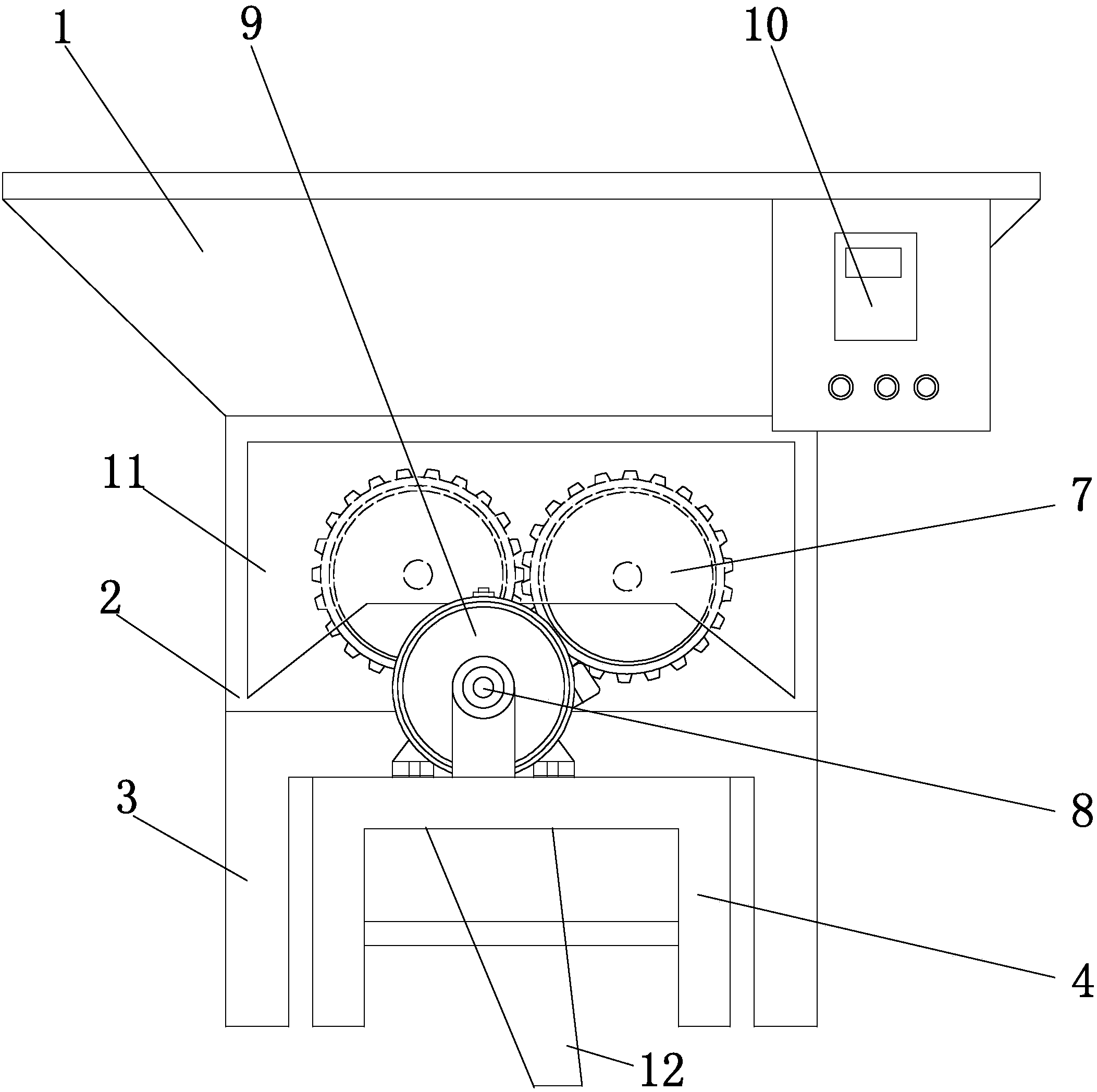

本发明为实现上述目的，包括漏斗箱、进料箱、箱体底座、减速机底座、绞龙，所述箱体底座上设置进料箱，所述进料箱的顶部设置漏斗箱，所述进料箱内部设置两条相互平行且啮合的绞龙，且每条绞龙的两端绞片的旋转方向相反，每条绞龙上分别设置拨料板，两条绞龙外端分别设置齿轮，且两个齿轮相互啮合，所述减速机底座设置在箱体底座一侧，所述减速机底座设置由电机带动的减速机，所述减速机的主动齿轮与其中一条绞龙的齿轮相啮合，所述漏斗箱的一侧还设置有配电箱，两个齿轮外侧设置有齿轮壳。
由于采用以上技术方案，本发明的优点在于：两条绞龙相互平行啮合，且每条绞龙的两端绞片的旋转方向相反，可四个方向同时搅拌给料，解决了污泥沉淀或结块的问题。使布料器下料均匀，提高了污泥压滤机的处理效率。
