申请日2016.01.27
公开(公告)日2016.06.29
IPC分类号C02F9/06; C25C1/12; C25C7/02; C25C7/00; C02F101/20
摘要
本发明涉及含铜废水回收处理系统，包括含铜废液槽、与含铜废液槽连接的精密过滤装置和扩散渗析装置，该扩散渗析装置的主流道进水端连接酸性废液槽、主流道出水端连接至离心电解装置，且扩散渗析装置的次流道进水端连接纯水槽、次流道出水端连接至酸回收装置，所述离心电解装置的阴极回收得到标准阴极铜，并通过酸雾吸收装置吸收电解离心过程所产生的酸雾。本发明结构简单合理、加装灵活方便，具有占地面积小、投资较小的优点，利于工业推广，且本系统铜的回收率大于97%，对酸的回收率在90%以上，此外，本发明离心电解工艺采用密闭循环作业，可有效将酸雾气体负压吸收，减少了有害气体的排放，有效改善了工作环境。
权利要求书

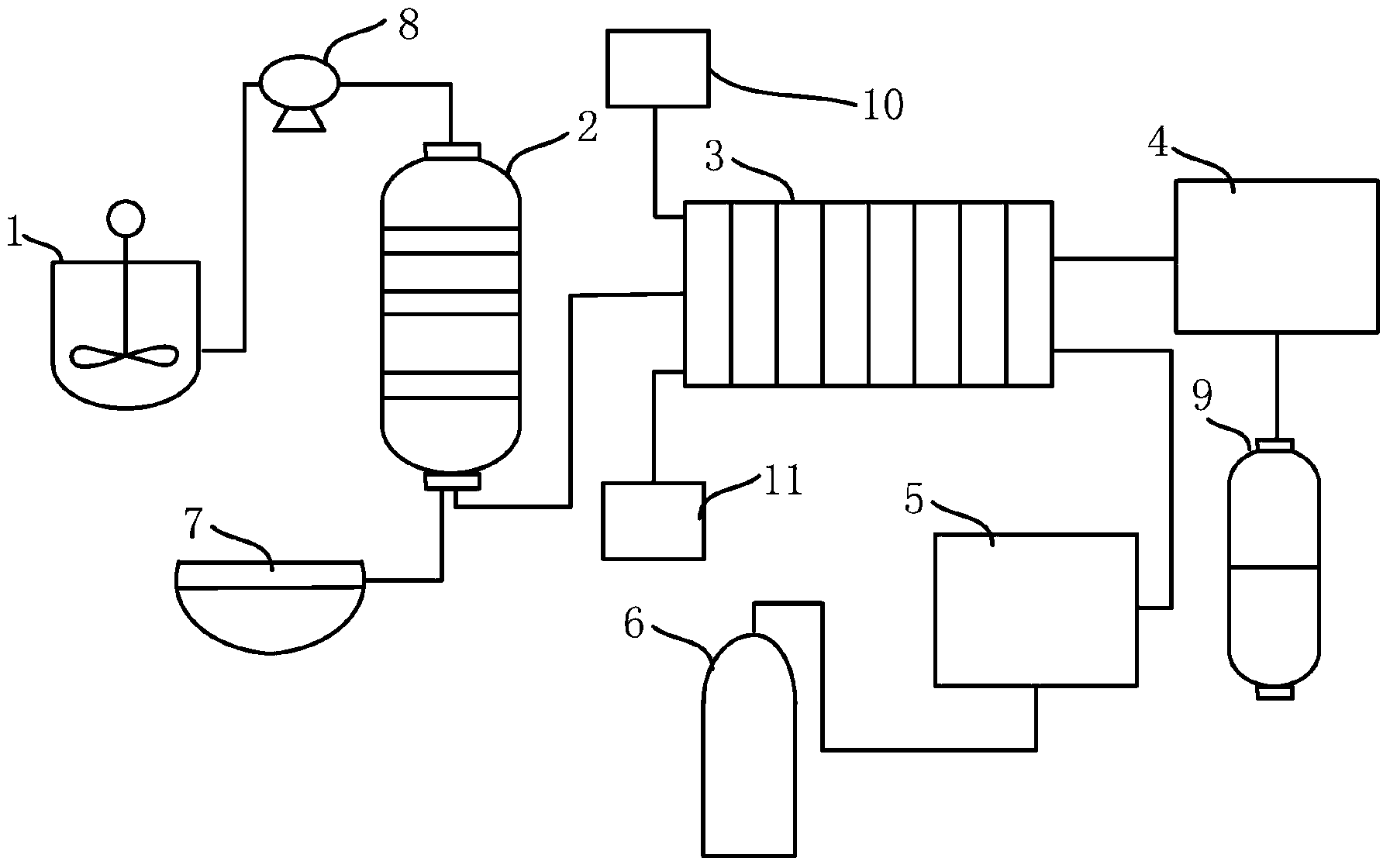

1.一种含铜废水回收处理系统，包括含铜废液槽(1)，其特征在于：与所述含铜废液槽(1)连接有精密过滤装置(2)，经精密过滤装置(2)的滤液进入扩散渗析装置(3)，所述扩散渗析装置(3)的主流道进水端连接酸性废液槽(4)，所述扩散渗析装置(3)的主流道出水端连接至离心电解装置(5)，所述扩散渗析装置(3)的次流道进水端连接纯水槽(10)，所述扩散渗析装置(3)的次流道出水端连接至酸回收装置(11)，所述离心电解装置(5)的阴极回收得到标准阴极铜，并设置一与离心电解装置(5)连接的用于吸收电解离心过程所产生酸雾的酸雾吸收装置(6)。
2.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：所述精密过滤装置(2)是过滤精度为1um的保安过滤器。
3.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：所述酸雾吸收装置(6)是吸收塔和风机的组合机构。
4.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：设置一连接所述精密过滤装置(2)的滤渣收集装置(7)。
5.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：所述酸性废液槽(4)中设置有pH控制器。
6.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：所述酸性废液槽(4)连接一酸盐分离器(9)，用于分离得到处回用酸。
7.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：所述离心电解装置(5)中电解槽含有10～20根6～10英寸钛板体。
8.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：在所述含铜废液槽(1)与所述精密过滤装置(2)直接连接有用于输送含铜废液槽(1)内含铜废液至精密过滤装置(2)的废液输送泵(8)。
9.根据权利要求1所述的一种含铜废水回收处理系统，其特征在于：在所述离心电解装置(5)阴极处设置有用于取出阴极铜块的吊葫芦。
说明书
一种含铜废水回收处理系统
技术领域
本发明涉水处理技术领域，具体涉及一种含铜废水回收处理系统。
背景技术
金属离子中的铜、镍、锌、铬是国家严控的一类污染物，含铜废液由于来源不同，其性质和含量也各有不同。电子加工行业产生的含铜废液，主要含有浓度较高的Cu2+、硫酸和硝酸，其中的铜和酸均是我国重要的工业原料。若排放含铜废液的企业设备落后、工艺流程设计不完善或参数控制不稳定，含铜废水回收可致企业存在污染风险。
电子加工行业含铜废水回收主要存在下述的问题：一是金属铜回收率低，国内多数电子加工企业采用单向化学方法回收含铜废液中的铜和酸，铜的回收率一般不会大于95%，未提取的铜则会转化为危险废物含铜污泥，造成环境二次污染;二是含铜废水中资源回收不完全，大多数电子加工企业只关注对铜的回收量，而对废水中的酸等非铜成分的回收情况较为忽视;三是易出现二次污染，如前所述铜回收量不高，残余的铜易形成二次污染物含铜污泥。
目前国内外用于含铜废液的回收处理技术主要有化学沉淀法、蒸发浓缩法及溶剂萃取法。但上述方法，除了化学沉淀法以外，都存在操作复杂、成本较高的问题。
因此，如何设计一种投资成本低、生产成本低、回收高效和确保废水达标排放的含铜废水回收处理系统成为亟待解决的问题。
发明内容
鉴于上述现有技术存在的缺陷，本发明的目的是提供一种含铜废水回收处理系统，解决传统污水处理装置占地面积大、投资大、排放废水指标不稳定，回收单一且效率低等问题。为实现前述发明目的，本发明采用的技术方案包括：
一种含铜废水回收处理系统，包括含铜废液槽，与所述含铜废液槽连接有精密过滤装置，经精密过滤装置的滤液进入扩散渗析装置，所述扩散渗析装置的主流道进水端连接酸性废液槽，所述扩散渗析装置的主流道出水端连接至离心电解装置，所述扩散渗析装置的次流道进水端连接纯水槽，所述扩散渗析装置的次流道出水端连接至酸回收装置，所述离心电解装置的阴极回收得到标准阴极铜，并设置一与离心电解装置连接的用于吸收电解离心过程所产生酸雾的酸雾吸收装置。
本发明进一步地，所述精密过滤装置是过滤精度为1um的保安过滤器。
本发明进一步地，所述酸雾吸收装置是吸收塔和风机的组合机构。
本发明进一步地，设置一连接所述精密过滤装置的滤渣收集装置。
本发明进一步地，所述酸性废液槽中设置有pH控制器。
本发明进一步地，所述酸性废液槽连接一酸盐分离器9，用于分离得到处回用酸。
本发明进一步地，所述离心电解装置中电解槽含有10～20根6～10英寸钛板体，优选16根。
本发明进一步地，在所述含铜废液槽与所述精密过滤装置直接连接有用于输送含铜废液槽内含铜废液至精密过滤装置的废液输送泵。
本发明进一步地，在所述离心电解装置阴极处设置有用于取出阴极铜块的吊葫芦。
借由上述方案，本发明至少具有以下优点：①本发明结构简单合理、在原有工厂设备基础上加装灵活方便，具有占地面积小、投资较小的优点，利于工业推广;②本系统铜的回收率大于97%，对酸的回收率在90%以上，废酸中酸浓度20～40%，经扩散渗析器处理后的回收酸中酸浓度≥22～42%，残液酸浓度≤5%;③本发明离心电解工艺采用密闭循环作业，可以有效的将酸雾气体经过负压吸收至吸收净化塔处理，减少了有害气体的排放，有效改善了工作环境。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
