申请日2016.01.14
公开(公告)日2016.09.28
IPC分类号E03F5/22
摘要
本实用新型提供了一种一体化污水提升装置，包括集水箱，其特征在于：所述集水箱包括主箱体和排污箱体，所述排污箱体上设有排污口，所述排污口连接有切割提升泵，所述切割提升泵包括电机和泵头，所述切割提升泵的泵头位于排污箱体底部，所述切割提升泵的电机位于排污箱体上方，所述切割提升泵的排污口连接有排污管，所述主箱体上设有进污水口和排气装置，所述主箱体内设有液位传感器，所述液位传感器电连接有控制柜，所述控制柜与切割提升泵电连接。本实用新型高效节能，节省人力，无沉淀、免清掏，维护方便，延长了使用寿命;环保卫生，储存和排放时不外溢、无臭味，保护周边环境;设备设计精巧占地面积小，节省了占地空间。
权利要求书
1.一体化污水提升装置，包括集水箱，其特征在于：所述集水箱包括主箱体和排污箱体，所述排污箱体上设有排污口，所述排污口连接有切割提升泵，所述切割提升泵包括电机和泵头，所述切割提升泵的泵头位于排污箱体底部，所述切割提升泵的电机位于排污箱体上方，所述切割提升泵的的排污口连接有排污管，所述主箱体上设有进污水口和排气装置，所述主箱体内设有液位传感器，所述液位传感器电连接有控制柜，所述控制柜与切割提升泵电连接。
2.根据权利要求1所述的一体化污水提升装置，其特征在于：所述排污箱体高度低于主箱体。
3.根据权利要求1所述的一体化污水提升装置，其特征在于：所述切割提升泵为重载型切割提升泵。
4.根据权利要求1所述的一体化污水提升装置，其特征在于：所述控制柜上设有故障报警系统。
5.根据权利要求1所述的一体化污水提升装置，其特征在于：所述控制柜上设有手动启停开关。
6.根据权利要求1至5其中之一所述的一体化污水提升装置，其特征在于：所述排污管为三通排污管，所述切割提升泵共有两台，所述两台切割提升泵的排污口各连接三通排污管的一端，所述三通排污管的另一端连接有排污阀。
说明书
一体化污水提升装置
技术领域
本实用新型涉及污水处理设备领域，具体地说，是涉及一体化污水提升装置。
背景技术
随着城镇化建设的快速发展，在土地资源日益紧张的现状下，立体空间的应用越来越广泛，而地下空间的使用正逐步成为发展趋势。各类建筑物医院地下室、化工厂、火车站、机场、地下商场、地铁、地下车库、地下过街通道及大中小型酒店、卫生间普通生活污水排放，或塞外小型无人值守污水坑的污水提升排放。而地下厕所污水的提升与排放问题却是一大难问题，制约着地下空间的使用和发展。地下污水、厕所提升一体化设备就可以有效的解决地下厕所污水的提升与排放问题。一种高效、节能环保、一体化、智能化的污水提升设备，还能改善了地下空间使用中的问题及环保问题。
实用新型内容
本实用新型的目的在于克服上述传统技术的不足之处，提供一种能够有效防止异味散发、占地面积小、故障率低、便于维护检修的一体化污水提升装置。
本实用新型的目的是通过以下技术措施来达到的：

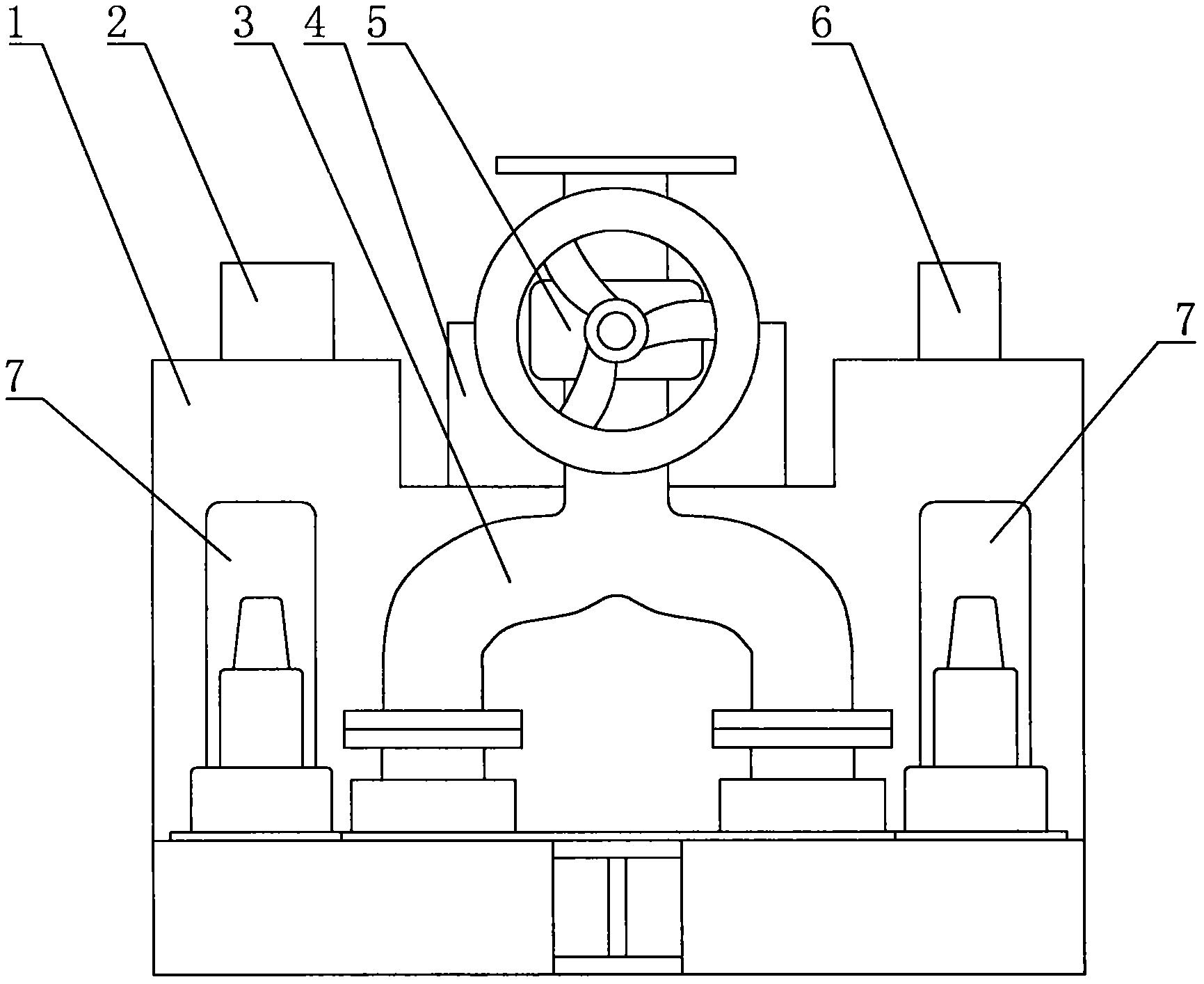

一体化污水提升装置，包括集水箱，其特征在于：所述集水箱包括主箱体和排污箱体，所述排污箱体上设有排污口，所述排污口连接有切割提升泵，所述切割提升泵包括电机和泵头，所述切割提升泵的泵头位于排污箱体底部，所述切割提升泵的电机位于排污箱体上方，所述切割提升泵的的排污口连接有排污管，所述主箱体上设有进污水口和排气装置，所述主箱体内设有液位传感器，所述液位传感器电连接有控制柜，所述控制柜与切割提升泵电连接。
作为一种优选方案，所述排污箱体高度低于主箱体。
作为一种优选方案，所述切割提升泵为重载型切割提升泵。
作为一种优选方案，所述控制柜上设有故障报警系统。当设备出现故障时，报警系统会自动启动，报警指示灯问烁，同时发出警报提示用户。
作为一种优选方案，所述控制柜上设有手动启停开关。用户和维护人员可以通过手动启停开关在现场手动应急启停切割提升泵。
作为一种优选方案，所述排污管为三通排污管，所述切割提升泵共有两台，所述两台切割提升泵的排污口各连接三通排污管的一端，所述三通排污管的另一端连接有排污阀。
作为一种优选方案，所述控制柜接收液位传感器的信号，当液位传感器的信号到达第一液位值时，所述控制柜启动两台切割提升泵之一，当液位传感器的信号到达设定的低水位值时，所述控制柜停止切割提升泵运行，当液位传感器的信号再次到达第一液位值时，所述控制柜启动另一台切割提升泵，当液位传感器的信号到达设定的低水位值时，所述控制柜停止切割提升泵运行，所述控制柜按照上述方式交替运行两台切割提升泵;当液位传感器的信号到达第二液位值时，所述控制柜同时启动两台切割提升泵，当液位传感器的信号到达设定的低水位值时，所述控制柜停止切割提升泵运行。第二液位值设定高于第一液位值，也就是说当集水箱内污水到达超高水位时才需要同时启动两台切割提升泵，正常运行时两台切割提升泵交替运行，即使一台切割提升泵意外故障也能够保证排水，保障设备运行，大大减少设备故障造成的影响，延长设备使用寿命，减少维护工作量。
由于采用了上述技术方案，与现有技术相比，本实用新型的优点是：
本实用新型提供了一种一体化污水提升装置，具有高效节能，节省人力，污物与污水先通过高效重载型污水切割泵进行切割，再一起排出，不会造成缠绕和堵塞，无沉淀、免清掏，维护方便，延长了使用寿命;环保卫生，污水在箱体内属密封状态，储存和排放时不外溢、无臭味，保护周边环境;设备设计精巧占地面积小，节省了占地空间。
