申请日2015.12.28
公开(公告)日2016.03.30
IPC分类号C02F3/28
摘要
本发明提供一种渗滤液厌氧反应器的进水配水系统，包括一进水主管、一主布水器和至少四个次布水器，次布水器以主布水器为中心均匀分布;主布水器包括一中空的第一半球体本体、一第一进水口、与次布水器数量一致并一一对应的第一出水口;次布水器包括一中空的第二半球本体、一第二进水口、复数个第二出水口，第二出水口均匀分布并设于第二半球体本体的球面底端上，第二进水口与对应的第一出水口相连接;第一半球体本体的底面中部与第二半球体本体的底面中部分别向上隆起形成一曲面。本发明保证了进水在流动过程中的频繁扰动，从而避免了湍流现象而强化了进水的紊流状态，使得杂质在进水过程中不易沉积、管道不易结垢。

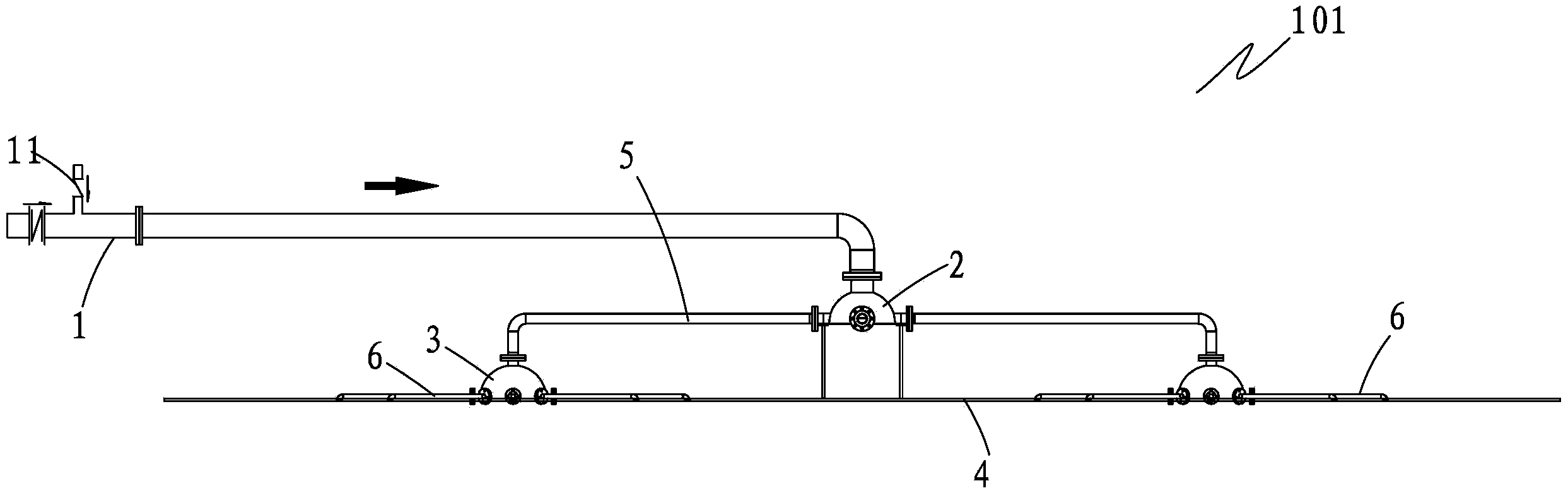

摘要附图
权利要求书
1.一种渗滤液厌氧反应器的进水配水系统，其特征在于：包括一进水主管、一位于渗滤液厌氧反应器中心轴线上的主布水器和至少四个次布水器，所述次布水器以主布水器为中心均匀分布，所述主布水器与次布水器通过支架安装于渗滤液厌氧反应器内;所述主布水器包括一中空的第一半球体本体、一设于第一半球体本体顶端的第一进水口、与次布水器数量一致并一一对应的第一出水口，所述第一出水口均匀分布并设于第一半球体本体的球面底端上，所述第一进水口与进水主管连接;所述次布水器包括一中空的第二半球本体、一设于第二半球体本体顶端的第二进水口、复数个第二出水口，所述第二出水口均匀分布并设于第二半球体本体的球面底端上，所述第二进水口与对应的第一出水口相连接;所述第一半球体本体的底面中部与第二半球体本体的底面中部分别向上隆起形成一曲面，且该曲面的弧度为π/6-π/3。
2.根据权利要求1所述渗滤液厌氧反应器的进水配水系统，其特征在于：所述第二进水口与对应的第一出水口通过进水支管相连接。
3.根据权利要求2所述渗滤液厌氧反应器的进水配水系统，其特征在于：所述次布水器设有8个第二出水口，且每个第二出水口上均衔接有一直径小于进水支管的出水管。
4.根据权利要求3所述渗滤液厌氧反应器的进水配水系统，其特征在于：所述出水管为射流管。
5.根据权利要求1所述渗滤液厌氧反应器的进水配水系统，其特征在于：所述进水主管上设有止回阀。
6.根据权利要求1所述渗滤液厌氧反应器的进水配水系统，其特征在于：所述进水主管上设有清洗口。
说明书
渗滤液厌氧反应器的进水配水系统
【技术领域】
本发明属于垃圾渗滤液处理技术领域的设备系统，具体涉及一种渗滤液厌氧反应器的进水配水系统。
【背景技术】
生活垃圾焚烧厂的垃圾渗滤液主要指堆放在贮坑内的垃圾在受到挤压后排出的自身内含水及其酸性发酵产生的废水，此类废水有机组成复杂、浓度较高;因其没有经过长时间的厌氧发酵过程，其中仍含有大量的多环芳烃、酚类和苯胺类化合物等难降解有机物，COD可达30-80g/L;氮含量高，渗滤液中TN一般在2g/L以上;可生化性较好，B/C一般在0.5左右，VFA浓度一般在5g/L以上。升流式厌氧污泥床-滤层反应器具有较高的处理效率、运行能耗低、剩余污泥量小等优点，常应用于垃圾渗滤液处理，即其为渗滤液厌氧反应器的一种。
升流式厌氧污泥床-滤层反应器由上流式污泥床和厌氧滤池的叠加而成，其下层为上流式污泥床，上层为厌氧滤池，厌氧滤池下部固定有填料区、上部为澄清区，且垃圾渗滤液经由进水配水系统进入上流式污泥床，当垃圾渗滤液经由进水配水系统进入后自下而上流，首先由污泥床和悬浮区的厌氧微生物完成对有机物的转化，使之变为甲烷、二氧化碳和水，水体上升过程中经过填料区，水体中的污泥在填料区得到有效截留，通过填料上的生物膜进一步降低了水体中的有机物浓度，最后再由澄清区通过三相分离器完成气、液、固的三相分离。
其中，目前的进水配水系统有穿孔管、环形布管等结构，但由于垃圾渗滤液中杂质较多且钙镁离子浓度高，各出水点阻力损失有差异，造成出水压力不相等，阻力损失大的出水点流量减少，流速降低，杂质和污垢易先沉积，长期运行，容易引起布水死角形成污泥堆积、布水管堵塞而造成实际运行时布水不均，从而造成处理效果不佳的问题。
【发明内容】
本发明所要解决的技术问题在于提供一种渗滤液厌氧反应器的进水配水系统，保证了进水在流动过程中的频繁扰动，从而避免了湍流现象而强化了进水的紊流状态，使得杂质在进水过程中不易沉积、管道不易结垢。
本发明是通过以下技术方案解决上述技术问题的：一种渗滤液厌氧反应器的进水配水系统，包括一进水主管、一位于渗滤液厌氧反应器中心轴线上的主布水器和至少四个次布水器，所述次布水器以主布水器为中心均匀分布，所述主布水器与次布水器通过支架安装于渗滤液厌氧反应器内;所述主布水器包括一中空的第一半球体本体、一设于第一半球体本体顶端的第一进水口、与次布水器数量一致并一一对应的第一出水口，所述第一出水口均匀分布并设于第一半球体本体的球面底端上，所述第一进水口与进水主管连接;所述次布水器包括一中空的第二半球本体、一设于第二半球体本体顶端的第二进水口、复数个第二出水口，所述第二出水口均匀分布并设于第二半球体本体的球面底端上，所述第二进水口与对应的第一出水口相连接;所述第一半球体本体的底面中部与第二半球体本体的底面中部分别向上隆起形成一曲面，且该曲面的弧度为π/6-π/3。
进一步地，所述第二进水口与对应的第一出水口通过进水支管相连接。
进一步地，所述次布水器设有8个第二出水口，且每个第二出水口上均衔接有一直径小于进水支管的出水管。
进一步地，所述出水管为射流管。
进一步地，所述进水主管上设有止回阀。
进一步地，所述进水主管上设有清洗口。
本发明渗滤液厌氧反应器的进水配水系统的有益效果在于：通过主布水器和次布水器的配合，保证了进水在流动过程中的频繁扰动，从而避免了湍流现象而强化了进水的紊流状态，使得杂质在进水过程中不易沉积、管道不易结垢;主布水器与次布水器的半球体设计以及曲面的设置，还使得进水能够混合均匀、充分扰动、均质出水;且经由次出水器各个第二出水口的出水水量水压能够保持一致，使得进水能够均匀分布在渗滤液厌氧反应器内。
