申请日2015.12.28
公开(公告)日2016.03.23
IPC分类号B01D53/18
摘要
本发明涉及一种升降滑动式废水脱硫装置，包括固定板，固定板设有导向管，导向管内套装有升降调节管，升降调节管的端部之间设有升降固定板，升降固定板呈水平布置，升降固定板的下部设有真空脱硫过滤机。本发明方便对升降固定板进行竖直升降调节，方便对真空脱硫过滤机进行灵活调节。

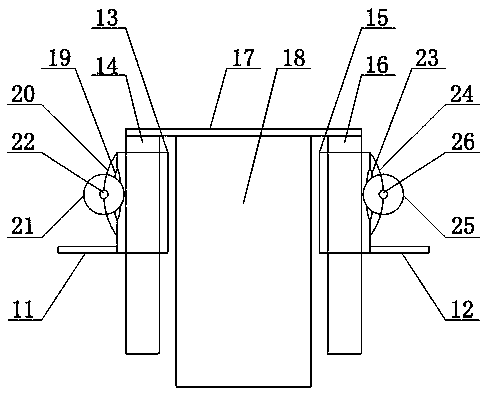

摘要附图
权利要求书
1.一种升降滑动式废水脱硫装置，包括第一固定板(11)与第二固定板(12)，其特征在于：第一固定板(11)的一端为自由端，第一固定板(11)的另一端设有第一导向管(13)，第一导向管(13)呈竖直布置，第一导向管(13)内套装有第一升降调节管(14)，第二固定板(12)的一端为自由端，第二固定板(12)的另一端设有第二导向管(15)，第二导向管(15)呈竖直布置，第二导向管(15)内套装有第二升降调节管(16)，第二升降调节管(16)与第一升降调节管(14)的端部之间设有升降固定板(17)，升降固定板(17)呈水平布置，升降固定板(17)的下部设有真空脱硫过滤机(18);第一导向管(13)的侧壁设有第一开槽(19)，第一导向管(13)的侧壁设有第一连杆(20)，第一连杆(20)为弧形形状，第一连杆(20)的两端设置在第一开槽(19)的两侧，第一连杆(20)设有第一旋转轮(21)，第一旋转轮(21)的外表面设有外螺纹，第一升降调节管(14)的外表面设有外螺纹，第一旋转轮(21)与第一升降调节管(14)之间通过螺纹连接;第二导向管(15)的侧壁设有第二开槽(23)，第二导向管(15)的侧壁设有第二连杆(24)，第二连杆(24)为弧形形状，第二连杆(24)的两端设置在第二开槽(23)的两侧，第二连杆(24)设有第二旋转轮(25)，第二旋转轮(25)与第一升降调节管(14)之间通过螺纹连接。
2.根据权利要求1所述的升降滑动式废水脱硫装置，其特征在于：第一旋转轮(21)通过第一连接轴(22)与第一连杆(20)连接。
3.根据权利要求1所述的升降滑动式废水脱硫装置，其特征在于：第二旋转轮(25)通过第二连接轴(26)与第二连杆(24)连接。
4.根据权利要求1所述的升降滑动式废水脱硫装置，其特征在于：第一旋转轮(21)的外表面设有陶瓷层。
5.根据权利要求1所述的升降滑动式废水脱硫装置，其特征在于：第二旋转轮(25)的外表面设有陶瓷层。
说明书
一种升降滑动式废水脱硫装置
技术领域
本发明涉及一种废水脱硫装置，具体涉及一种升降滑动式废水脱硫装置。
背景技术
一种侧进顶出的冲击式除尘脱硫器，使烟气直接冲击水面，节水并减少污染，操作维修方便，运行费用低，脱水效果好，是一种经济实用的湿式除尘脱硫器。耐酸碱腐蚀、耐高温、抗老化、强度高、使用寿命长。十多年实践证明，其耐酸碱腐蚀、耐磨、抗老化等特性使它的寿命大大高于金属及花岗岩制品。现有的脱硫装置不具有滑动调节功能，尤其是不具有竖直升降调节功能，调节不灵活。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种方便对升降固定板进行竖直升降调节，方便对真空脱硫过滤机进行灵活调节的升降滑动式废水脱硫装置。
为实现上述目的，本发明采用的技术方案是：
一种升降滑动式废水脱硫装置，包括第一固定板与第二固定板，第一固定板的一端为自由端，第一固定板的另一端设有第一导向管，第一导向管呈竖直布置，第一导向管内套装有第一升降调节管，第二固定板的一端为自由端，第二固定板的另一端设有第二导向管，第二导向管呈竖直布置，第二导向管内套装有第二升降调节管，第二升降调节管与第一升降调节管的端部之间设有升降固定板，升降固定板呈水平布置，升降固定板的下部设有真空脱硫过滤机;第一导向管的侧壁设有第一开槽，第一导向管的侧壁设有第一连杆，第一连杆为弧形形状，第一连杆的两端设置在第一开槽的两侧，第一连杆设有第一旋转轮，第一旋转轮的外表面设有外螺纹，第一升降调节管的外表面设有外螺纹，第一旋转轮与第一升降调节管之间通过螺纹连接;第二导向管的侧壁设有第二开槽，第二导向管的侧壁设有第二连杆，第二连杆为弧形形状，第二连杆的两端设置在第二开槽的两侧，第二连杆设有第二旋转轮，第二旋转轮与第一升降调节管之间通过螺纹连接。
进一步地，所述第一旋转轮通过第一连接轴与第一连杆连接。
进一步地，所述第二旋转轮通过第二连接轴与第二连杆连接。
进一步地，所述第一旋转轮的外表面设有陶瓷层。
进一步地，所述第二旋转轮的外表面设有陶瓷层。
采用上述结构后，本发明有益效果为：通过第一固定板与第二固定板可以使该脱硫装置进行牢固安装;第一旋转轮的旋转可以控制第一升降调节管沿着第一导向管实现移动调节，第二旋转轮的旋转可以控制第二升降调节管沿着第二导向管实现移动调节，从而方便对升降固定板进行竖直升降调节，方便对真空脱硫过滤机进行灵活调节。
