申请日2015.12.29
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理检测装置，包括污水集水箱、粗过滤装置、好氧池、水质检测装置和精过滤装置，所述污水集水箱和沉淀池通过管道相连，所述管道内部设有过滤网，所述沉淀池底部设有污泥泵以及设置在污泥泵底部的污泥池，所述沉淀池一侧设有粗过滤装置，所述粗过滤装置顶部固定连接一号水泵，所述粗过滤装置底部设有粗沙粒层。本实用新型通过将污水集中收集污水集水箱内，利用污泥泵将污泥排出后，污水通过一号水泵到达粗过滤装置，利用精过滤装置对污水进一步处理，流入消毒装置对其进行消毒，利用水质检测装置对处理后的清水进行检测，达标的流入清水储存箱，未达标通过二号水泵流入污水到污水集水箱内。

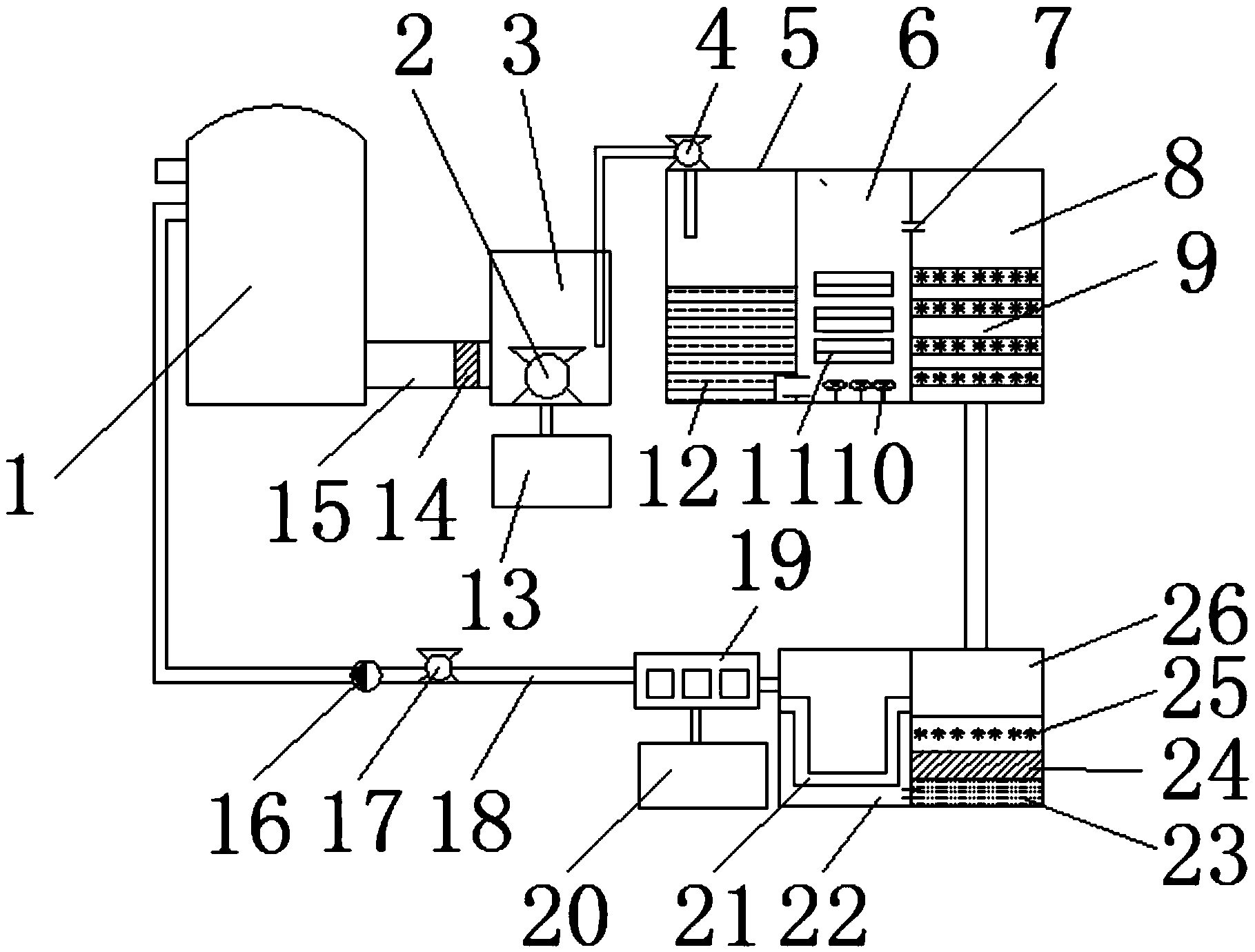

摘要附图
权利要求书
1.一种生活污水处理检测装置，包括污水集水箱(1)、粗过滤装置(5)、好氧池(6)、水质检测装置(19)和精过滤装置(26)，其特征在于：所述污水集水箱(1)和沉淀池(3)通过管道(15)相连，所述管道(15)内部设有过滤网(14)，所述沉淀池(3)底部设有污泥泵(2)以及设置在污泥泵(2)底部的污泥池(13)，所述沉淀池(3)一侧设有粗过滤装置(5)，所述粗过滤装置(5)顶部固定连接一号水泵(4)，所述粗过滤装置(5)底部设有粗沙粒层(12)，所述粗过滤装置(5)一侧设有好氧池(6)，所述好氧池(6)和厌氧池(8)通过溢流阀(7)相连，所述厌氧池(8)底部设有生物填料(9)，所述厌氧池(8)底部连接精过滤装置(26)，所述精过滤装置(26)一侧设有消毒装置(22)，所述消毒装置(22)一侧设有水质检测装置(19)，所述水质检测装置(19)底部连接清水储存箱(20)，所述水质检测装置(19)和污水集水池(1)通过回流管(18)相连，所述回流管(18)设有单向阀(16)以及设置在单向阀(16)一侧的二号水泵(17)。
2.根据权利要求1所述的一种生活污水处理检测装置，其特征在于：所述好氧池(6)内部设有中空纤维膜(11)以及设置在中空纤维膜(11)底部的气泡发解器(10)。
3.根据权利要求1所述的一种生活污水处理检测装置，其特征在于：所述精过滤装置(26)底部设有细沙粒层(23)，所述细沙粒层(23)顶部设有活性炭(24)以及设置在活性炭(24)顶部的硅藻装置(25)。
4.根据权利要求1所述的一种生活污水处理检测装置，其特征在于：所述水质检测装置(19)一侧设有(27)PH值检测，所述PH值检测(27)一侧设有微生物检测(28)以及设置在微生物检测(28)一侧的重金属检测(29)。
5.根据权利要求1所述的一种生活污水处理检测装置，其特征在于：所述消毒装置(22)内部设有紫外线消毒灯(21)。
说明书
一种生活污水处理检测装置
【技术领域】
本实用新型涉及一种污水处理装置，特别涉及一种生活污水处理检测装置。
【背景技术】
中国水资源短缺，水污染严重，水质型缺水更加剧了水资源的短缺，随着国民经济的发展和城市生活水平的提高，很多地区特别在北方和某些沿海城市发生水资源短缺和污染问题。水资源的本身不足和水源的污染已成为我国国民经济发展的一个制约因素。重复利用污、废水已成为替代水源的一个重要途径，目前，国外有不少城市把处理过的城市污水和废水回用到各个方面，已成为替代水源的一个重要途径，城市污水经二级或三级处理净化后进行回收利用，例如用于冲厕所、浇灌绿化带，作为工业和商业设施的冷却水，也可作为人工补给地下水的水源，为此，我们提出一种生活污水处理检测装置。
【实用新型内容】
本实用新型的主要目的在于提供一种生活污水处理检测装置，通过将污水集中收集污水集水箱内，利用污泥泵将污泥排出后，污水通过一号水泵到达粗过滤装置，利用好氧池和厌氧池对污水一次处理，利用精过滤装置对污水进一步处理，流入消毒装置对其进行消毒，利用水质检测装置对处理后的清水进行检测，达标的流入清水储存箱，未达标通过二号水泵流入污水到污水集水箱内，结构简单，处理效果好，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种生活污水处理检测装置，包括污水集水箱、粗过滤装置、好氧池、水质检测装置和精过滤装置，所述污水集水箱和沉淀池通过管道相连，所述管道内部设有过滤网，所述沉淀池底部设有污泥泵以及设置在污泥泵底部的污泥池，所述沉淀池一侧设有粗过滤装置，所述粗过滤装置顶部固定连接一号水泵，所述粗过滤装置底部设有粗沙粒层，所述粗过滤装置一侧设有好氧池，所述好氧池和厌氧池通过溢流阀相连，所述厌氧池底部设有生物填料，所述厌氧池底部连接精过滤装置，所述精过滤装置一侧设有消毒装置，所述消毒装置一侧设有水质检测装置，所述水质检测装置底部连接清水储存箱，所述水质检测装置和污水集水池通过回流管相连，所述回流管设有单向阀以及设置在单向阀一侧的二号水泵。
进一步地，所述好氧池内部设有中空纤维膜以及设置在中空纤维膜底部的气泡发解器。
进一步地，所述精过滤装置底部设有细沙粒层，所述细沙粒层顶部设有活性炭以及设置在活性炭顶部的硅藻装置。
进一步地，所述水质检测装置一侧设有PH值检测，所述PH值检测一侧设有微生物检测以及设置在微生物检测一侧的重金属检测。
进一步地，所述消毒装置内部设有紫外线消毒灯。
与现有技术相比，本实用新型具有如下有益效果：通过将污水集中收集污水集水箱内，利用污泥泵将污泥排出后，污水通过一号水泵到达粗过滤装置，利用好氧池和厌氧池对污水一次处理，利用精过滤装置对污水进一步处理，流入消毒装置对其进行消毒，利用水质检测装置对处理后的清水进行检测，达标的流入清水储存箱，未达标通过二号水泵流入污水到污水集水箱内，结构简单，处理效果好。
