申请日2015.12.29
公开(公告)日2016.08.10
IPC分类号C02F1/00
摘要
本实用新型公开了一种自动检测计量加药污水处理装置，包括污水处理槽、配药箱、储药箱和污水箱，所述配药箱顶部设有驱动电机，所述驱动电机底部固定连接搅拌轴，所述搅拌轴外侧设有叶轮，所述搅拌轴底部固定连接锥形搅拌头，所述锥形搅拌头外侧设有螺旋片，所述配药箱顶部设有排气口。本实用新型通过利用配药箱进料分开操作，保证了药剂无间断地添加，储药箱通过出药管连污水处理槽，出药管设有药量流量计，药量流量计与数据处理器相连，数据处理器与水质测定仪一端相连，水质测定仪另连接污水处理槽，利用污水过滤装置将污水过滤后流入污水处理槽，实现了自动连续的水质测定，自动控制加药，提高水处理效率。

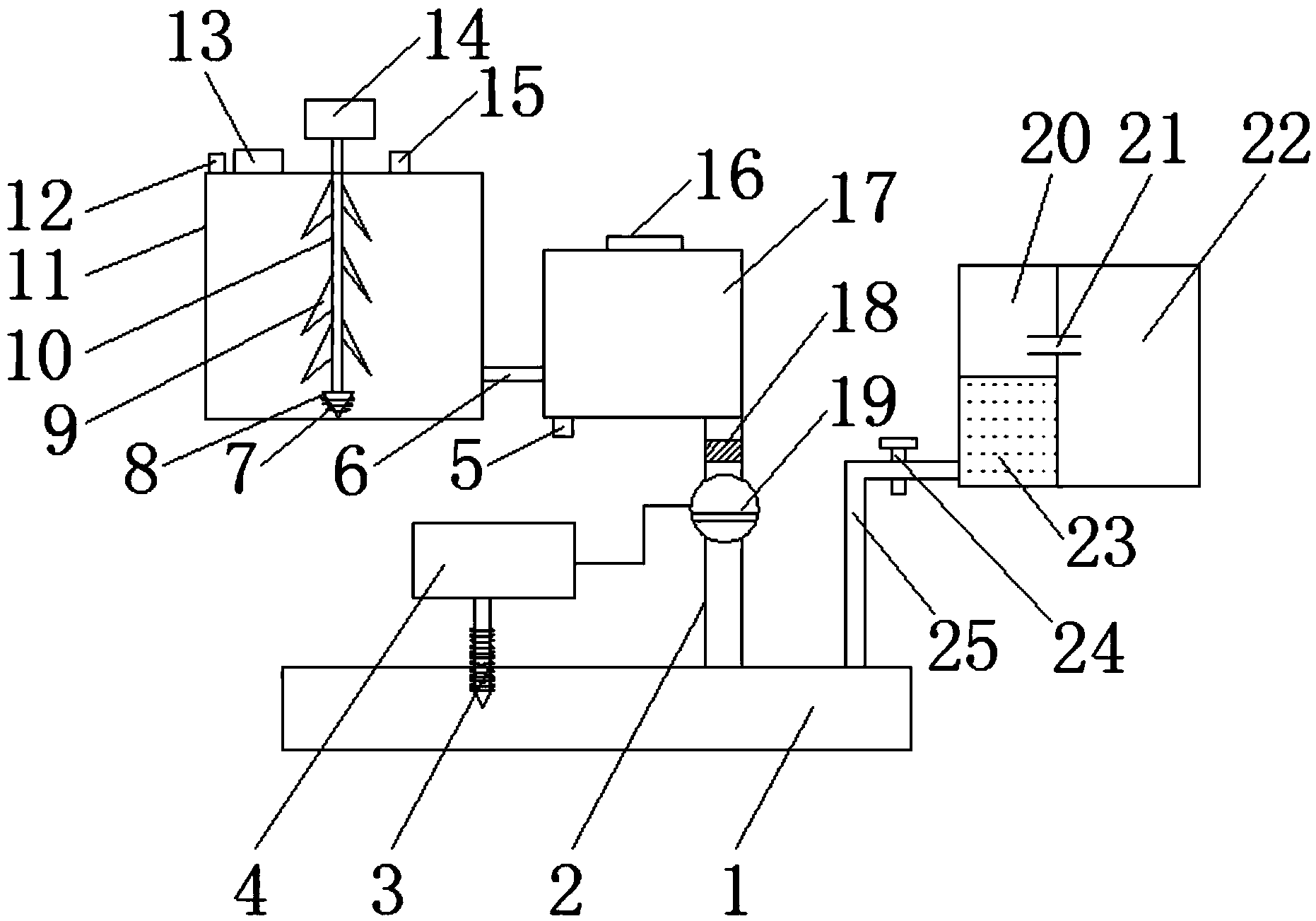

摘要附图
权利要求书
1.一种自动检测计量加药污水处理装置，包括污水处理槽(1)、配药箱(11)、储药箱(17)和污水箱(22)，其特征在于：所述配药箱(11)顶部设有驱动电机(14)，所述驱动电机(14)底部固定连接搅拌轴(10)，所述搅拌轴(10)外侧设有叶轮(9)，所述搅拌轴(10)底部固定连接锥形搅拌头(8)，所述锥形搅拌头(8)外侧设有螺旋片(7)，所述配药箱(11)顶部设有排气口(15)，所述配药箱(11)顶部设有进水口(12)以及设置在进水口(12)一侧的进料口(13)，所述配药箱(11)和储药箱(17)通过放药管(6)相连，所述储药箱(17)底部连接药品过滤器(18)，所述药品过滤器(18)底部固定连接药量流量计(19)，所述药量流量计(19)和污水处理槽(1)通过出药管(2)相连，所述污水箱(22)和污水过滤装置(20)通过溢流阀(21)连接。
2.根据权利要求1所述的一种自动检测计量加药污水处理装置，其特征在于：所述污水过滤装置(20)和污水处理槽(1)通过水管(25)相连，所述水管(25)顶部设有污水开关(24)。
3.根据权利要求1所述的一种自动检测计量加药污水处理装置，其特征在于：所述药量流量计(19)电性连接数据处理器(4)，所述数据处理器(4)底部设有水质测定仪(3)。
4.根据权利要求1所述的一种自动检测计量加药污水处理装置，其特征在于：所述储药箱(17)顶部设有盖板(16)，所述储药箱(17)底部设有排出口(5)。
5.根据权利要求1所述的一种自动检测计量加药污水处理装置，其特征在于：所述污水过滤装置(20)底部设有沙粒层(23)。
说明书
一种自动检测计量加药污水处理装置
【技术领域】
本实用新型涉及一种污水处理装置，特别涉及一种自动检测计量加药污水处理装置。
【背景技术】
水是生命之源，是万物生存的根本保障，水对保障人们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水，因此污水处理器是一个重要的设备，在废水处理过程中，需要投加药剂进行处理净化，目前的加药方法是间断式加药，人工强度大，而且常常因为水质的随机变化，带来加药不准确的问题，另外，在实际应用中所加药剂在配药时溶解不充分，常常会产生残渣、沉淀物，易造成管道堵塞和流量计损坏，且在装置底部会沉积沉淀，不易处理。
【实用新型内容】
本实用新型的主要目的在于提供一种自动检测计量加药污水处理装置，利用配药箱进料分开操作，保证了药剂无间断地添加，储药箱通过出药管连污水处理槽，出药管设有药量流量计，药量流量计与数据处理器相连，数据处理器与水质测定仪一端相连，水质测定仪另连接污水处理槽，利用污水过滤装置将污水过滤后流入污水处理槽，实现了自动连续的水质测定，自动控制加药，提高水处理效率，提高加药的准确性和废水处理的稳定性，而且减轻工作人员的劳动强度，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种自动检测计量加药污水处理装置，包括污水处理槽、配药箱、储药箱和污水箱，所述配药箱顶部设有驱动电机，所述驱动电机底部固定连接搅拌轴，所述搅拌轴外侧设有叶轮，所述搅拌轴底部固定连接锥形搅拌头，所述锥形搅拌头外侧设有螺旋片，所述配药箱顶部设有排气口，所述配药箱顶部设有进水口以及设置在进水口一侧的进料口，所述配药箱和储药箱通过放药管相连，所述储药箱底部连接药品过滤器，所述药品过滤器底部固定连接药量流量计，所述药量流量计和污水处理槽通过出药管相连，所述污水箱和污水过滤装置通过溢流阀连接。
进一步地，所述污水过滤装置和污水处理槽通过水管相连，所述水管顶部设有污水开关。
进一步地，所述药量流量计电性连接数据处理器，所述数据处理器底部设有水质测定仪。
进一步地，所述储药箱顶部设有盖板，所述储药箱底部设有排出口。
进一步地，所述污水过滤装置底部设有沙粒层。
与现有技术相比，本实用新型具有如下有益效果：利用配药箱进料分开操作，保证了药剂无间断地添加，储药箱通过出药管连污水处理槽，出药管设有药量流量计，药量流量计与数据处理器相连，数据处理器与水质测定仪一端相连，水质测定仪另连接污水处理槽，利用污水过滤装置将污水过滤后流入污水处理槽，实现了自动连续的水质测定，自动控制加药，提高水处理效率，提高加药的准确性和废水处理的稳定性，而且减轻工作人员的劳动强度。
