申请日2015.12.29
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种家庭生活污水处理设备，包括污水处理机体、挡板、清水箱、第一处理箱和第二处理箱，所述污水处理机体内部设有第一处理箱，所述第一处理箱底部设有杂物储藏室，所述杂物储藏室底部设有过滤网，所述挡板一侧固定连接杂物储藏室以及设置在杂物储藏室底部的过滤网，所述挡板另一侧固定连接拉手，所述污水处理机体内部设有清水箱以及设置在清水箱顶部的第二处理箱。本实用新型通过生活污水从水槽流进第一处理箱，过滤网可以过滤出体积较小的杂物存放在储藏室内，通过拉手可以将杂物储藏室和过滤网取出清洗，过滤后的水流进第二处理箱，活性炭过滤装置和生物过滤装置对水进行处理，清水箱用来存放处理后的水。

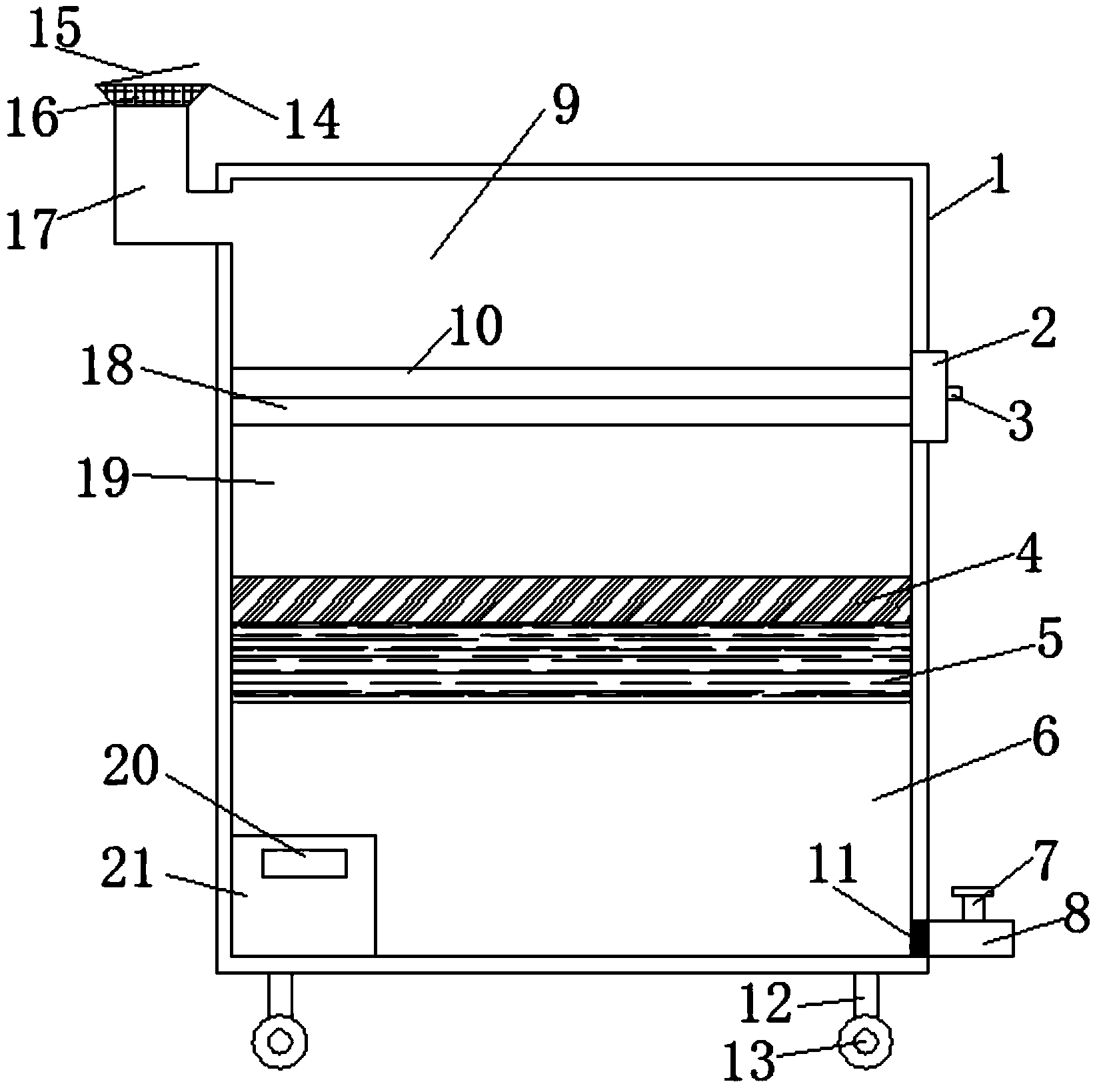

摘要附图
权利要求书
1.一种家庭生活污水处理设备，包括污水处理机体(1)、挡板(2)、清水箱(6)、第一处理箱(9)和第二处理箱(19)，其特征在于：所述污水处理机体(1)内部设有第一处理箱(9)，所述第一处理箱(9)底部设有杂物储藏室(10)，所述杂物储藏室(10)底部设有过滤网(18)，所述挡板(2)一侧固定连接杂物储藏室(10)以及设置在杂物储藏室(10)底部的过滤网(18)，所述挡板(2)另一侧固定连接拉手(3)，所述污水处理机体(1)内部设有清水箱(6)以及设置在清水箱(6)顶部的第二处理箱(19)，所述第二处理箱(19)底部设有生物过滤装置(5)以及设置在生物过滤装置(5)顶部的活性炭过滤装置(4)。
2.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述污水处理机体(1)一侧固定连接进水管(17)，所述进水管(17)顶部固定连接水槽(14)，所述水槽(14)内部设有活动过滤网(16)，所述水槽(14)一侧连接盖板(15)。
3.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述污水处理机体(1)一侧固定连接出水管(8)，所述出水管(8)一侧设有生物过滤膜(11)，所述出水管(8)顶部设有阀门(7)。
4.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述污水处理机体(1)底部固定连接支撑腿(12)，所述支撑腿(12)底部连接车轮(13)。
5.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述清水箱(6)底部设有水质检测装置(21)，所述水质检测装置(21)设有显示屏(20)。
说明书
一种家庭生活污水处理设备
【技术领域】
本实用新型涉及一种污水处理设备，特别涉及一种家庭生活污水处理设备。
【背景技术】
生活污水处理装置，就是将生活中的污水进行处理，随着新世纪的到来，人们越来越注重环保节约，但是家庭生活中经常会浪费很多水资源，这样不仅不能起到环保节约的目的，而且也会浪费很多资源，水资源越来越宝贵，而我们的生活中的水资源却不能够很好的被利用。而且，传统的家庭生活污水处理装置，不能够很好的将生活污水进行有效地处理，处理效果不理想，经常会因为将处理效果不理想的污水进行二次利用，而造成严重的损失。为此，我们提出一种家庭生活污水处理设备。
【实用新型内容】
本实用新型的主要目的在于提供一种家庭生活污水处理设备，生活污水从水槽流进第一处理箱，过滤网可以过滤出体积较小的杂物存放在储藏室内，通过拉手可以将杂物储藏室和过滤网取出清洗，过滤后的水流进第二处理箱，活性炭过滤装置和生物过滤装置对水进行处理，清水箱用来存放处理后的水，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种家庭生活污水处理设备，包括污水处理机体、挡板、清水箱、第一处理箱和第二处理箱，所述污水处理机体内部设有第一处理箱，所述第一处理箱底部设有杂物储藏室，所述杂物储藏室底部设有过滤网，所述挡板一侧固定连接杂物储藏室以及设置在杂物储藏室底部的过滤网，所述挡板另一侧固定连接拉手，所述污水处理机体内部设有清水箱以及设置在清水箱顶部的第二处理箱，所述第二处理箱底部设有生物过滤装置以及设置在生物过滤装置顶部的活性炭过滤装置。
进一步地，所述污水处理机体一侧固定连接进水管，所述进水管顶部固定连接水槽，所述水槽内部设有活动过滤网，所述水槽一侧连接盖板。
进一步地，所述污水处理机体一侧固定连接出水管，所述出水管一侧设有生物过滤膜，所述出水管顶部设有阀门。
进一步地，所述污水处理机体底部固定连接支撑腿，所述支撑腿底部连接车轮。
进一步地，所述清水箱底部设有水质检测装置，所述水质检测装置设有显示屏。
与现有技术相比，本实用新型具有如下有益效果：生活污水从水槽流进第一处理箱，过滤网可以过滤出体积较小的杂物存放在储藏室内，通过拉手可以将杂物储藏室和过滤网取出清洗，过滤后的水流进第二处理箱，活性炭过滤装置和生物过滤装置对水进行处理，清水箱用来存放处理后的水
