申请日2015.12.29
公开(公告)日2016.06.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种A2/O-MBR一体化污水处理装置，包括厌氧池、缺氧池、好氧池，设于一个整体的池内并通过隔板隔开，厌氧池与缺氧池的隔板底部一角设置出水孔，缺氧池和好氧池的隔板顶部一角设置溢流孔，厌氧池和缺氧池设有进水管，好氧池内设有曝气装置和中空纤维膜，中空纤维膜设有出水管，好氧池与厌氧池之间设有回流管，进水管上连接有进水泵，出水管上连接有出水泵和反洗泵，回流管上设有回流泵和排泥口，曝气装置连接有风机。一体化装置内具有出水水质良好、占地面积小、剩余污泥量少、抗冲击负荷能力强、方便操作管理等优点，移动性较强，适合小范围的村镇污水治理。

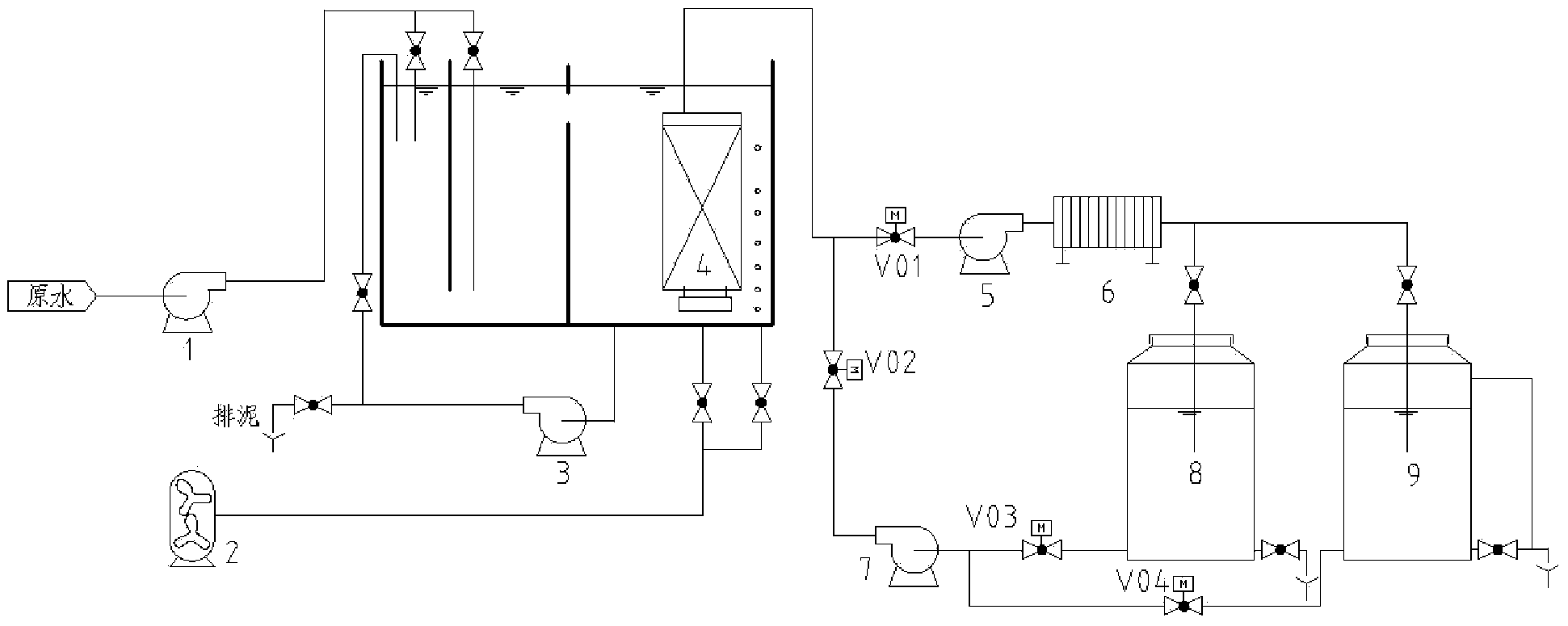

摘要附图
权利要求书
1.一种A2/O-MBR一体化污水处理装置，其特征在于，包括自前向后依次设置的厌氧池、缺氧池、好氧池，所述厌氧池、缺氧池、好氧池设于一个整体的池内并通过隔板隔开，隔板与池子的高度相同，所述厌氧池与缺氧池的隔板的底部一角设置出水孔，所述缺氧池和好氧池的隔板顶部一角设置溢流孔，所述厌氧池和缺氧池设有进水管，所述好氧池内设有曝气装置和中空纤维膜，所述中空纤维膜设有出水管，所述好氧池与厌氧池之间设有回流管，所述进水管上连接有进水泵，所述出水管上连接有出水泵和反洗泵，所述回流管上设有回流泵和排泥口，所述曝气装置连接有风机。
2.根据权利要求1所述的A2/O-MBR一体化污水处理装置，其特征在于，所述厌氧池、缺氧池、好氧池的体积比为1:2:4。
3.根据权利要求2所述的A2/O-MBR一体化污水处理装置，其特征在于，所述好氧池的回流管接口远离所述曝气装置。
4.根据权利要求3所述的A2/O-MBR一体化污水处理装置，其特征在于，所述出水泵的出口水管上设有紫外消毒器。
5.根据权利要求4所述的A2/O-MBR一体化污水处理装置，其特征在于，所述出水泵的出口水管与清洗液箱和产水箱分别连接，所述反洗泵的进口水管与清洗液箱和产水箱分别连接。
6.根据权利要求5所述的A2/O-MBR一体化污水处理装置，其特征在于，所述出水泵的进口水管和出口水管上及所述反洗泵的进口水管和出口水管上分别设有电磁阀。
7.根据权利要求1至5任一项所述的A2/O-MBR一体化污水处理装置，其特征在于，所述曝气装置包括设于好氧池底部的穿孔曝气管和安装在中空纤维膜架下端的脉冲曝气器。
说明书
A2/O-MBR一体化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种A2/O-MBR一体化污水处理装置。
背景技术
据统计，农村生活污水排放量约占我国生活污水总排放量的一半以上，已经成为中国主要流域水污染的重要因素。更严峻是全国绝大多数农村,都没有完善的污水处理手段。村镇生活污水的处理已经刻不容缓。
A2/O(厌氧-缺氧-好氧法)作为传统的生物脱氮除磷工艺被广泛应用，但在实际工程中存在一些问题，如脱氮与除磷之间存在着碳源竞争;内循环过大，容易导致缺氧池中溶解氧升高，影响脱氮效果。此外工艺占地面积较大，不适合小城镇污水的处理。
发明内容
本实用新型的目的是提供一种出水水质良好、占地面积小、剩余污泥量少、抗冲击负荷能力强、方便操作管理的A2/O-MBR一体化污水处理装置。
本实用新型的目的是通过以下技术方案实现的：
本实用新型的A2/O-MBR一体化污水处理装置，包括自前向后依次设置的厌氧池、缺氧池、好氧池，所述厌氧池、缺氧池、好氧池设于一个整体的池内并通过隔板隔开，隔板与池子的高度相同，所述厌氧池与缺氧池的隔板的底部一角设置出水孔，所述缺氧池和好氧池的隔板顶部一角设置溢流孔，所述厌氧池和缺氧池设有进水管，所述好氧池内设有曝气装置和中空纤维膜，所述中空纤维膜设有出水管，所述好氧池与厌氧池之间设有回流管，所述进水管上连接有进水泵，所述出水管上连接有出水泵和反洗泵，所述回流管上设有回流泵和排泥口，所述曝气装置连接有风机。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的A2/O-MBR一体化污水处理装置，将A2/O与MBR(膜生物反应器)工艺相结合，可以很好地弥补不足，A2/O-MBR工艺具有出水水质良好、占地面积小，剩余污泥量少、抗冲击负荷能力强，方便操作管理等优点。此外组合工艺移动性较强，适合小范围的村镇污水治理。
