申请日2015.12.29
公开(公告)日2016.06.22
IPC分类号C02F3/02
摘要
本实用新型提供一种用于垃圾渗滤液生化处理的好氧池，包括一用于供垃圾渗滤液入内的池体、至少一池体底部的射流曝气器、及一与后续超滤系统衔接的水泵，所述水泵与一水泵吸水管连接;其特征在于：该好氧池还包括一位于池体内的挡墙，所述挡墙垂直设于池体的底部，该挡墙的高度为池体内液位高度的1/2，且该挡墙的底端设有一排均匀分布的过水孔，所述池体通过该挡墙分成一曝气区和一静态紊流区，所述射流曝气器设于曝气区内，所述水泵吸水管的进水端位于静态紊流区内，且该水泵吸水管的进水端位于距池体底部至少1.0m处。能够有效地阻止了气泡被带入水泵的进水口，防止气泡对水泵造成的损害，且确保了后续超滤系统的出水水质。

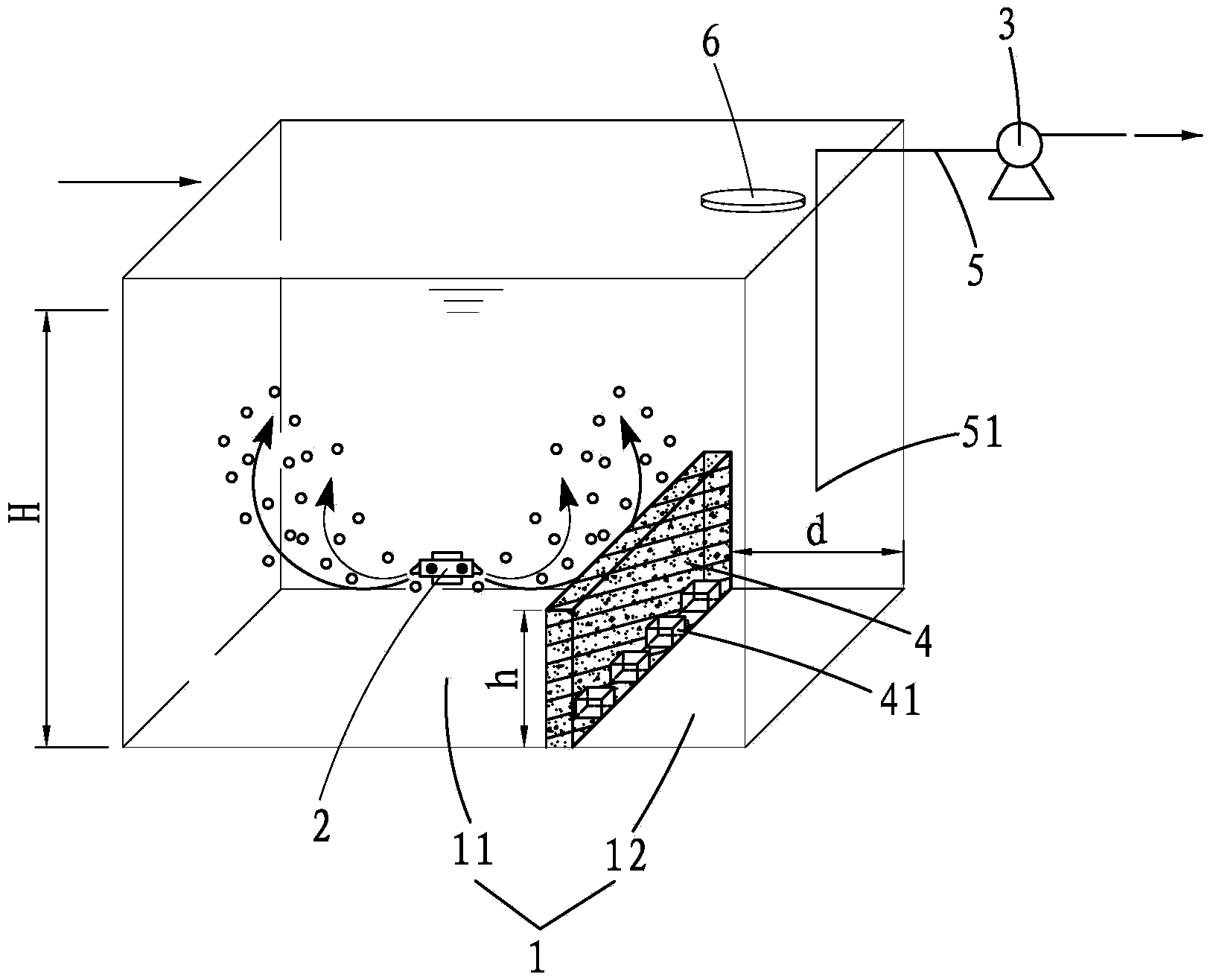

摘要附图
权利要求书
1.一种用于垃圾渗滤液生化处理的好氧池，包括一用于供垃圾渗滤液入内的池体、至少一池体底部的射流曝气器、及一与后续超滤系统衔接的水泵，所述水泵与一水泵吸水管连接;其特征在于：该好氧池还包括一位于池体内的挡墙，所述挡墙垂直设于池体的底部，该挡墙的高度为池体内液位高度的1/2，且该挡墙的底端设有一排均匀分布的过水孔，所述池体通过该挡墙分成一曝气区和一静态紊流区，所述射流曝气器设于曝气区内，所述水泵吸水管的进水端位于静态紊流区内，且该水泵吸水管的进水端位于距池体底部至少1.0m处。
2.根据权利要求1所述的一种用于垃圾渗滤液生化处理的好氧池，其特征在于：所述挡墙与静态紊流区一侧的池体池壁的间距为d，且1.0≤d≤1.5m。
3.根据权利要求1所述的一种用于垃圾渗滤液生化处理的好氧池，其特征在于：所述静态紊流区对应池体的顶部上设有一修理口。
说明书
一种用于垃圾渗滤液生化处理的好氧池
【技术领域】
本实用新型属于垃圾渗滤液处理技术领域，具体涉及一种用于垃圾渗滤液生化处理的好氧池。
【背景技术】
垃圾渗滤液各种污染物浓度高，成分复杂，污染危害大，MBR膜技术膜生物反应器是由膜分离和生物处理(A/O生化处理)结合而成的一种新型、高效垃圾渗滤液处理技术。首先通过活性污泥来去除水中可生物降解的有机污染物，然后采用超滤取代传统的二沉池，通过膜组件强制截留生物反应器中的活性污泥以及绝大多数的悬浮物，实现净化后水和活性污泥固液分离，强化生化过程和保证膜系统高效运行，对垃圾渗滤液处理效果和出水水质至关重要。
MBR膜技术在工程实践过程中，垃圾渗滤液需经进入好氧池内进行好氧曝气，之后再经由水泵抽至超滤系统进行后续处理。现有好氧池一般由池体、设于池体内底部的射流曝气器、及用于将池体内经过好氧曝气的垃圾渗滤液抽至超滤系统的水泵，且水泵通过插入池体内的水泵吸水管将水抽上。
现有好氧池在MBR膜技术实践过程中存在如下缺陷：一则池体内的射流曝气器作业，产生大量的气泡，当超滤系统运行时，气泡会随水流进入超滤系统，导致超滤系统的膜清液出水有大量的气泡;二者产生的气泡会对水泵(包括射流循环泵、硝化液回流泵等)造成严重损害，气泡经过水泵高压切碎、挤压和冲撞，会对水泵的叶轮形成严重腐蚀，进一步发展容易造成扬程下降，产生振动噪音，同时也会对机械密封圈产生不利影响。
【实用新型内容】
本实用新型所要解决的技术问题在于提供一种用于垃圾渗滤液生化处理的好氧池，能够有效地阻止了气泡被带入水泵的进水口，防止气泡对水泵造成的损害，且确保了后续超滤系统的出水水质。
本实用新型是通过以下技术方案解决上述技术问题的：一种用于垃圾渗滤液生化处理的好氧池，包括一用于供垃圾渗滤液入内的池体、至少一池体底部的射流曝气器、一与后续超滤系统衔接的水泵、及一位于池体内的挡墙，所述水泵与一水泵吸水管连接，所述挡墙垂直设于池体的底部，该挡墙的高度为池体内液位高度的1/2，且该挡墙的底端设有一排均匀分布的过水孔，所述池体通过该挡墙分成一曝气区和一静态紊流区，所述射流曝气器设于曝气区内，所述水泵吸水管的进水端位于静态紊流区内，且该水泵吸水管的进水端位于距池体底部至少1.0m处。
进一步地，所述挡墙与静态紊流区一侧的池体池壁的间距为d，且1.0≤d≤1.5m。
进一步地，所述静态紊流区对应池体的顶部上设有一修理口
本实用新型一种用于垃圾渗滤液生化处理的好氧池有益效果在于：通过增设挡墙及挡墙的相应设计，增加了流体流动性，有效地阻止了气泡被带入水泵的进水口，防止气泡对水泵造成的损害，降低了水泵的维修费用及折旧费用，且确保了后续超滤系统的出水水质。
