申请日2015.12.29
公开(公告)日2016.08.10
IPC分类号C02F9/04; C02F1/52
摘要
一种高盐废水预处理装置，包括依次连接的预混区、混合区、絮凝区、缓冲区、沉淀区、清水区;混合区和絮凝区均设有搅拌机，沉淀区内设有刮泥机、集水槽和斜板填料，其中刮泥机布置在沉淀区的最底层，斜板填料在刮泥机的上部，而集水槽位于沉淀区的最上部。其中预混区、混合区和絮凝区三个区是并联分布，再与缓冲区、沉淀区、清水区三个区依次串联分布。本装置内各部件组成在一个整体内，实现高效混合、絮凝、泥水分离、清水储存。

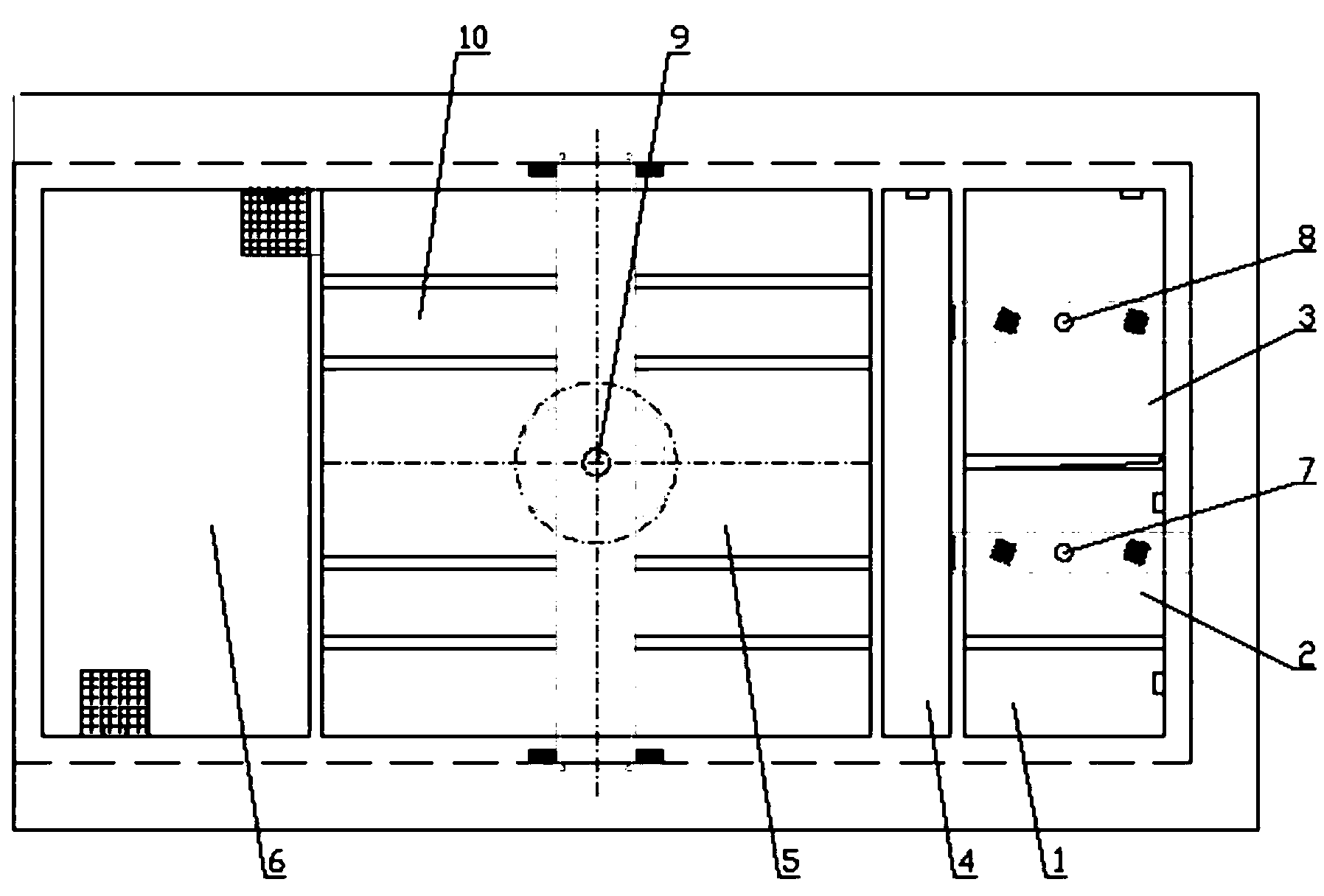

摘要附图
权利要求书
1.一种高盐废水预处理装置，包括依次连接的预混区、混合区、絮凝区、缓冲区、沉淀区、清水区;其特征是混合区和絮凝区均设有搅拌机，沉淀区内设有刮泥机、集水槽和斜板填料，其中刮泥机布置在沉淀区的最底层，斜板填料在刮泥机的上部，而集水槽位于沉淀区的最上部。
2.根据权利要求1所述的高盐废水预处理装置，其特征在于：其中预混区、混合区和絮凝区三个区是并联分布，再与缓冲区、沉淀区、清水区三个区依次串联分布。
3.根据权利要求1所述的高盐废水预处理装置，其特征在于：所述连接采用管道或相邻区分布的阀门开闭。
4.根据权利要求1或2所述的高盐废水预处理装置，其特征在于：沉淀区底部设有回流管连接到絮凝区;高盐废水在进入处理装置后通过污泥回流强化絮凝药剂的处理效果。
5.根据权利要求1或2所述的高盐废水预处理装置，其特征在于：高盐废水预处理装置各区部件组合在一个整体内。
说明书
一种高盐废水预处理装置
技术领域
本实用新型涉及高盐废水处理领域。
背景技术
高盐废水一般指总含盐质量分数至少1%的废水，主要来自化工厂及石油和天然气的采集加工等，这种废水含有多种物质(包括盐、油、有机重金属和放射性物质)。含盐废水的产生途径广泛，水量也逐年增加，去除含盐污水中的有机污染物对环境造成的影响至关重要。采用生物法进行处理，高浓度的盐类物质对微生物具有抑制作用，采用物化法处理，投资大，运行费用高，且难以达到预期的净化效果。
高含盐量有机废水的有机物根据生产过程不同，所含有机物的种类及化学性质差异较大，但所含盐类物质多为Cl-、SO42-、Na+、Ca2+等盐类物质。虽然这些离子都是微生物生长所必需的营养元素，在微生物的生长过程中起着促进酶反应，维持膜平衡和调节渗透压的重要作用。但是若这些离子浓度过高，会对微生物产生抑制和毒害作用，主要表现：盐浓度高、渗透压高、微生物细胞脱水引起细胞原生质分离;盐析作用使脱氢酶活性降低;氯离子高对细菌有毒害作用;盐浓度高，废水的密度增加，活性污泥易上浮流失，从而严重影响生物处理系统的净化效果。
高含盐废水处理也可采用蒸馏处理，如多效蒸发、多级闪蒸、压气蒸馏、膜蒸馏，但因为投资和运行费用较高而难以推广。
综合考虑投资和运行成本的因素，高含盐废水的处理宜采用综合处理工艺，以发挥不同处理工艺的组合优势，如生化物化组合工艺，生化、膜处理组合工艺等，在组合处理工艺中，可以通过适宜的预处理单元降低后续单元和整套处理系统的投资、运行费用。本高盐废水预处理装置即作为高盐废水的预处理工段而设计。
实用新型内容
本实用新型的目的是：提供一套适应能力强、工艺简单可靠、处理效果好的高盐废水预处理装置。
本实用新型的技术方案是：一种高盐废水预处理装置，包括依次连接的预混区、混合区、絮凝区、缓冲区、沉淀区、清水区;混合区和絮凝区均设有搅拌机，沉淀区内设有刮泥机、集水槽和斜板填料，其中刮泥机布置在沉淀区的最底层，斜板填料在刮泥机的上部，而集水槽位于沉淀区的最上部。
其中预混区、混合区和絮凝区三个区是并联分布，再与缓冲区、沉淀区、清水区三个区依次串联分布。
所述连接采用管道或相邻区分布的阀门开闭。
沉淀区底部设有回流管连接到絮凝区;高盐废水在进入处理装置后通过污泥回流强化絮凝药剂的处理效果;
高盐废水预处理装置各区部件组合在一个整体内，实现高效混合、絮凝、泥水分离、清水储存。
通过预混区(1)、混合区(2)、絮凝区(3)实现高盐废水与絮凝剂、回流污泥实现快速混合、高效絮凝，为提高出水水质奠定基础。
本实用新型的有益效果：高盐废水预处理装置通过合理的设计，高盐废水预处理装置内各部件组成在一个整体内，实现高效混合、絮凝、泥水分离、清水储存，预处理后的水除保持较低的悬浮物指标外，还可以去除部分盐类、有机物，降低后续处理单元的投资和运行费用，进而降低高盐废水处理系统整体的投资和运行费用。
