申请日2015.12.28
公开(公告)日2016.04.20
IPC分类号C02F11/12
摘要
一种污泥低温干燥装置，包括干燥室及设于干燥室内的污泥传送装置;所述干燥室的一端设有进料口和出风口，另一端设有出料口和进风口，进风口处设有上、下挡风板，出风口处安装有抽风装置;所述污泥传送装置包括导轨、传送带和两驱动轮，两驱动轮分别设于干燥室的进料口端和出料口端，传送带由驱动轮带动转动，导轨则固定在传送带外四周;在导轨和传送带之间设有若干支撑架，支撑架的一端与传送带铰接，另一端可沿导轨滑动，支撑架上固定有泥板。本发明装置采用低温低湿空气干燥污泥，比常规高温加热干燥的能耗低，且空气循环系统加大了空气的流动，有利于对污泥的干燥，提高了污泥的处理效率，节省了能量。

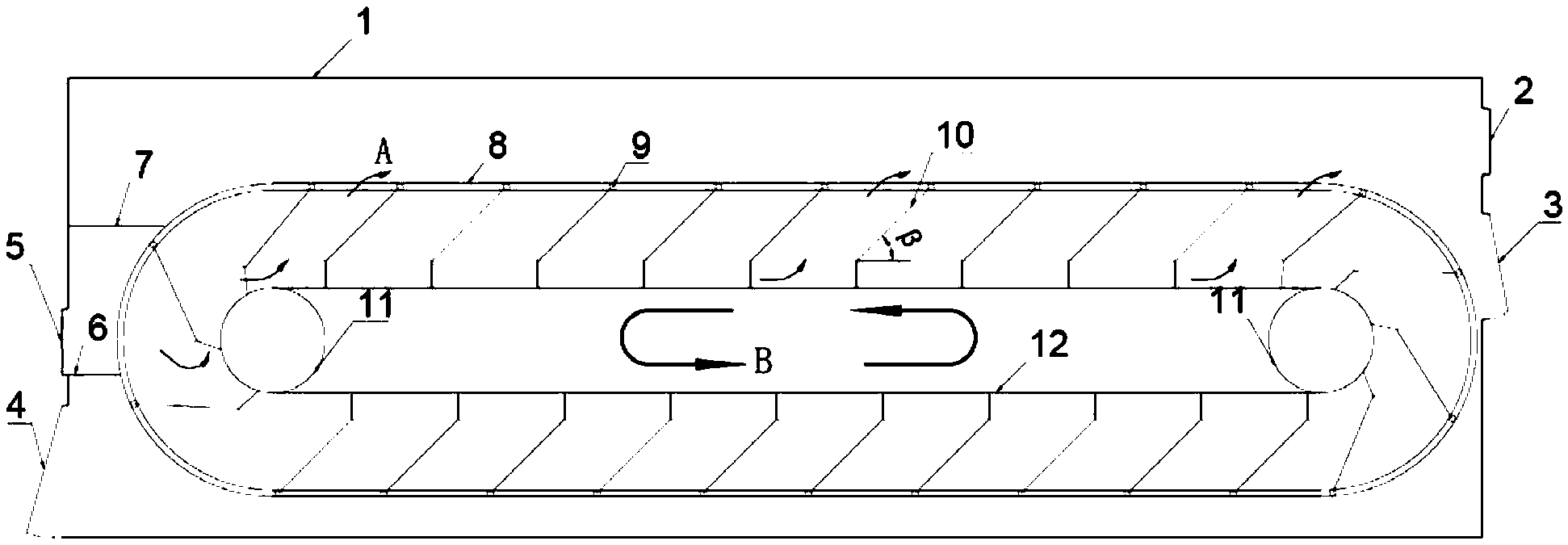

摘要附图
权利要求书
1.一种污泥低温干燥装置，其特征在于，主要包括：干燥室及设于干燥室内的污泥传送装置;
所述干燥室的一端设有进料口和出风口，另一端设有出料口和进风口，进风口处设有上、下挡风板，出风口处安装有抽风装置;
所述污泥传送装置包括导轨、传送带和两驱动轮，两驱动轮分别设于干燥室的进料口端和出料口端，传送带由驱动轮带动转动，导轨则固定在传送带外四周;在导轨和传送带之间设有若干支撑架，支撑架的一端与传送带铰接，另一端可沿导轨滑动，支撑架上固定有泥板。
2.根据权利要求1所述的污泥低温干燥装置，其特征在于，位于传送带上方的泥板向进料口方向倾斜，泥板与水平面的夹角为30-45度。
3.根据权利要求1所述的污泥低温干燥装置，其特征在于，所述泥板下方与传送带之间设有通风通道。
4.根据权利要求1所述的污泥低温干燥装置，其特征在于，所述泥板的背面焊接有加强筋，两侧包有折边。
5.根据权利要求1或2或3或4所述的污泥低温干燥装置，其特征在于，所述支撑架包括由三面导槽围成的矩形板框，泥板从导槽的自由端插入板框，板框自由端向上，板框的下端设有两支脚，两支脚分别与传送带的两侧边铰接。
6.根据权利要求1或2或3或4所述的污泥低温干燥装置，其特征在于，相邻两泥板的间距可根据泥板下方与传送带之间的风道大小进行调节。
7.根据权利要求1或2或3或4所述的污泥低温干燥装置，其特征在于，所述板框两自由端外侧焊接一短轴，短轴上安装有滚轮，滚轮安装在导轨内。
说明书
一种污泥低温干燥装置
技术领域
本发明涉及一种用于城市污水处理厂污泥干燥的处理系统。
背景技术
随着我国城市污水处理率的逐步提高，污水处理厂的污泥产量也在急剧增加，经过机械脱水后的污泥含水率一般在75～85%之间，若不进行处理而直接排放，不仅占用大量土地，而且会带来二次污染。因此，污泥干燥在污泥的后续处理上具有重要作用，它不仅能减小污泥的含水率和体积，使污泥便于储存和运输，还有利于污泥作为肥料和燃料利用。相对于传统的污泥高温干燥技术，低温干燥具有能耗低、环境污染少等优点，但也存在干燥时间长的缺陷。
发明内容
为克服高温干燥能耗高的问题，把低温干燥技术应用于污泥干燥，提高污泥低温干燥的效率，缩短干燥时间，减少干燥过程的异味，本发明提供一种效率高、操作简便、节能环保的低温污泥干燥装置。
本发明的技术方案如下：
一种污泥低温干燥装置，主要包括：干燥室及设于干燥室内的污泥传送装置;
所述干燥室的一端设有进料口和出风口，另一端设有出料口和进风口，进风口处设有上、下挡风板，出风口处安装有抽风装置;
所述污泥传送装置包括导轨、传送带和两驱动轮，两驱动轮分别设于干燥室的进料口端和出料口端，传送带由驱动轮带动转动，导轨则固定在传送带外四周;在导轨和传送带之间设有若干支撑架，支撑架的一端与传送带铰接，另一端可沿导轨滑动，支撑架上固定有泥板。
位于传送带上方的泥板向进料口方向倾斜，泥板与水平面的夹角为30-45度。
所述泥板下方与传送带之间设有通风通道。
所述泥板的背面焊接有加强筋，两侧包有折边。
所述支撑架包括由三面导槽围成的矩形板框，泥板从导槽的自由端插入板框，板框自由端向上，板框的下端设有两支脚，两支脚分别与传送带的两侧边铰接。
相邻两泥板的间距可根据泥板下方与传送带之间的风道大小进行调节。
所述板框两自由端外侧焊接一短轴，短轴上安装有滚轮，滚轮安装在导轨内。滚轮可沿导轨滑动，这样，当传送带转动时，将牵引支撑架以及泥板上的污泥沿导轨缓慢转动。
与现有技术相比，本发明具有如下优点：
1、节能：采用低温低湿空气干燥污泥，比常规高温加热干燥的能耗低，且空气循环系统加大了空气的流动，有利于对污泥的干燥，提高了污泥的处理效率，节省了能量，实验结果表明，与常规污泥热干燥相比，脱水能耗减少约40-50%。
2、无二次污染：被干燥污泥在封闭的干燥室进行干燥，干燥温度一般在50℃以下，污泥产生的异味少。同时空气在系统中封闭循环运行，运行中不对外排放有异味的气体。
3、工艺简单，易于操作。不需要专业的技术人员维护，易于实现整个系统的自动控制。
