申请日2015.12.28
公开(公告)日2016.04.06
IPC分类号B01D29/50
摘要
一种基于外溢方式的水处理装置，包含有设置有供水沿中间部位和外侧面部流通的基座(1)、设置在基座(1)的上端端面部的横向过滤片(5)、设置在基座(1)的侧面部的侧面过滤片(2)，通过水流沿基座(1)的外溢流，分别通过侧面过滤片(2)和横向过滤片(5)进行水处理，不再直上直下的过滤的方式对水进行处理，因此提高了对水质处理效果。

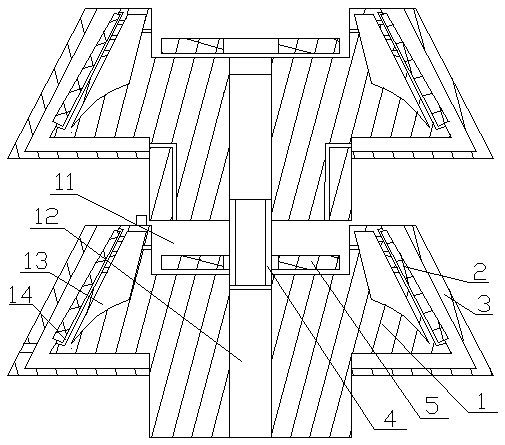

摘要附图
权利要求书
1.一种基于外溢方式的水处理装置，其特征是：包含有设置有供水沿中间部位和外侧面部流通的基座(1)、设置在基座(1)的上端端面部的横向过滤片(5)、设置在基座(1)的侧面部的侧面过滤片(2)。
2.根据权利要求1所述的基于外溢方式的水处理装置，其特征是：按照使水外溢流进行分级处理的方式把侧面过滤片(2)和横向过滤片(5)与基座(1)联接。
3.根据权利要求1所述的基于外溢方式的水处理装置，其特征是：还包含有外壳(3)和连接管(4)，在基座(1)中设置有水通道(12)并且在基座(1)的上端端面部设置有敞口式端凹槽体(11)，在基座(1)中设置有环绕基座(1)的侧面的内腔体(13)并且在基座(1)的侧面部设置有环绕基座(1)的侧面的敞口式侧凹槽体(14)，在基座(1)的敞口式侧凹槽体(14)与基座(1)的内腔体(13)之间的壁体上设置有通孔并且侧面过滤片(2)设置在基座(1)的敞口式侧凹槽体(14)中，横向过滤片(5)设置在基座(1)的敞口式端凹槽体(11)中并且连接管(4)设置在基座(1)的水通道(12)中，外壳(3)设置为罩装在基座(1)上并且在外壳(3)上设置有漏水嘴。
4.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：基座(1)设置为伞形体。
5.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：基座(1)的侧面的内腔体(13)的底端面设置有圆柱体的一部分并且在基座(1)的侧面的内腔体(13)的底端面与基座(1)的侧面的内腔体(13)的一个侧面之间设置有V字形的凹槽体。
6.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：侧面过滤片(2)设置为包含有基体(21)和纤维体(22)并且纤维体(22)设置在基体(21)的侧面上，侧面过滤片(2)的基体(21)设置为过滤布并且侧面过滤片(2)的纤维体(22)设置为蝴蝶绒线条。
7.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：横向过滤片(5)设置为过滤滤纸。
8.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：基座(1)的中心线、侧面过滤片(2)的中心线、外壳(3)的中心线、连接管(4)的中心线和横向过滤片(5)的中心线设置在同一条竖向直线上。
9.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：基座(1)设置为通过连接管(4)相互叠加联接分布并且设置在底端的外壳(3)设置有漏水嘴，设置在上端的基座(1)设置有与下端的基座(1)的敞口式端凹槽体(11)连通的漏水通道。
10.根据权利要求3所述的基于外溢方式的水处理装置，其特征是：在基座(1)的敞口式端凹槽体(11)中设置有块状过滤物。
说明书
基于外溢方式的水处理装置
一、技术领域
本发明涉及一种水处理装置，尤其是一种基于外溢方式的水处理装置。
二、背景技术
水是组成生命的重要物质，保证水质的清洁是保障生命的重要步骤，因此水处理装置是一种重要的水处理装置，在现有的水处理装置中，还都是通过直上直下的过滤的方式对水进行处理，现在还没有一种基于外溢方式的水处理装置，从而提高对水质处理效果。
三、发明内容
为了克服上述技术缺点，本发明的目的是提供一种基于外溢方式的水处理装置，因此提高了对水质处理效果。
为达到上述目的，本发明采取的技术方案是：包含有设置有供水沿中间部位和外侧面部流通的基座、设置在基座的上端端面部的横向过滤片、设置在基座的侧面部的侧面过滤片。
由于设计了基座、侧面过滤片和横向过滤片，通过水流沿基座的外溢流，分别通过侧面过滤片和横向过滤片进行水处理，不再直上直下的过滤的方式对水进行处理，因此提高了对水质处理效果。
本发明设计了，按照使水外溢流进行分级处理的方式把侧面过滤片和横向过滤片与基座联接。
本发明设计了，还包含有外壳和连接管，
在基座中设置有水通道并且在基座的上端端面部设置有敞口式端凹槽体，在基座中设置有环绕基座的侧面的内腔体并且在基座的侧面部设置有环绕基座的侧面的敞口式侧凹槽体，在基座的敞口式侧凹槽体与基座的内腔体之间的壁体上设置有通孔并且侧面过滤片设置在基座的敞口式侧凹槽体中，横向过滤片设置在基座的敞口式端凹槽体中并且连接管设置在基座的水通道中，外壳设置为罩装在基座上并且在外壳上设置有漏水嘴。
本发明设计了，基座设置为伞形体。
本发明设计了，基座的侧面的内腔体的底端面设置有圆柱体的一部分并且在基座的侧面的内腔体的底端面与基座的侧面的内腔体的一个侧面之间设置有V字形的凹槽体。
本发明设计了，侧面过滤片设置为包含有基体和纤维体并且纤维体设置在基体的侧面上，侧面过滤片的基体设置为过滤布并且侧面过滤片的纤维体设置为蝴蝶绒线条。
本发明设计了，横向过滤片设置为过滤滤纸。
本发明设计了，基座的中心线、侧面过滤片的中心线、外壳的中心线、连接管的中心线和横向过滤片的中心线设置在同一条竖向直线上。
本发明设计了，基座设置为通过连接管相互叠加联接分布并且设置在底端的外壳设置有漏水嘴，设置在上端的基座设置有与下端的基座的敞口式端凹槽体连通的漏水通道。
本发明设计了，在基座的敞口式端凹槽体中设置有块状过滤物。
在本技术方案中，使水外溢流进行分级处理的基座、侧面过滤片和横向过滤片为重要技术特征，在基于外溢方式的水处理装置的技术领域中，具有新颖性、创造性和实用性，在本技术方案中的术语都是可以用本技术领域中的专利文献进行解释和理解。
