申请日2016.01.13
公开(公告)日2016.06.08
IPC分类号C02F9/02
摘要
本实用新型公开了一种洗衣机用污水处理箱，包括搅拌池、混合池和沉淀池，所述搅拌池顶部设有搅拌装置，所述搅拌池和混合池之间设有第一隔板，搅拌池和混合池在第一隔板的底部连通，所述混合池和沉淀池之间设有第二隔板，混合池和沉淀池在第二隔板的顶部连通，所述搅拌池的侧壁上设有进水口，所述沉淀池的侧壁上自上而下依次设有出水口和排污口。将洗衣机内流出的污水依次进行搅拌、混合和沉淀，生成洁净的二次用水，实现家庭用水的循环使用。
权利要求书
1.一种洗衣机用污水处理箱，其特征是：包括搅拌池、混合池和沉淀池，所述搅拌池顶部设有搅拌装置，所述搅拌池和混合池之间设有第一隔板，搅拌池和混合池在第一隔板的底部连通，所述混合池和沉淀池之间设有第二隔板，混合池和沉淀池在第二隔板的顶部连通，所述搅拌池的侧壁上设有进水口，所述沉淀池的侧壁上自上而下依次设有出水口和排污口。
2.如权利要求1所述的一种洗衣机用污水处理箱，其特征是：所述搅拌装置包括电机和叶片，所述电机安装在搅拌池的顶部中心位置，电机的输出轴上安装有传动杆，传动杆上设有一组或者多组叶片。
3.如权利要求2所述的一种洗衣机用污水处理箱，其特征是：所述叶片与水平面的角度可调。
4.如权利要求3所述的一种洗衣机用污水处理箱，其特征是：所述相邻两组叶片呈交叉布置。
5.如权利要求1所述的一种洗衣机用污水处理箱，其特征是：所述混合池内设有通气管。
6.如权利要求5所述的一种洗衣机用污水处理箱，其特征是：所述通气管底部为球形，球形表面上设有均布的通气孔。
7.如权利要求1所述的一种洗衣机用污水处理箱，其特征是：所述沉淀池上部设有集渣槽。
8.如权利要求1所述的一种洗衣机用污水处理箱，其特征是：所述排污口与沉淀池内部的集污盘连接。
说明书
一种洗衣机用污水处理箱
技术领域
本实用新型涉及一种洗衣机用污水处理箱。
背景技术
现代生活中，洗衣机成为人们生活中必不可少的家用电器，随着人们生活习惯的改变，逐渐形成勤洗勤换的习惯，洗衣服之后的水并不是很脏，加之水资源日益短缺，水价不断上涨，不知不觉中将大量水资源浪费，如何才能将洗衣后的水进行处理进行二次利用成为家庭节水的新话题。
实用新型内容
本实用新型为了解决上述问题，提出了一种洗衣机用污水处理箱，可将洗衣机内流出的污水依次进行搅拌、混合和沉淀，生成洁净的二次用水，实现家庭用水的循环使用。
为了实现上述目的，本实用新型采用如下技术方案：

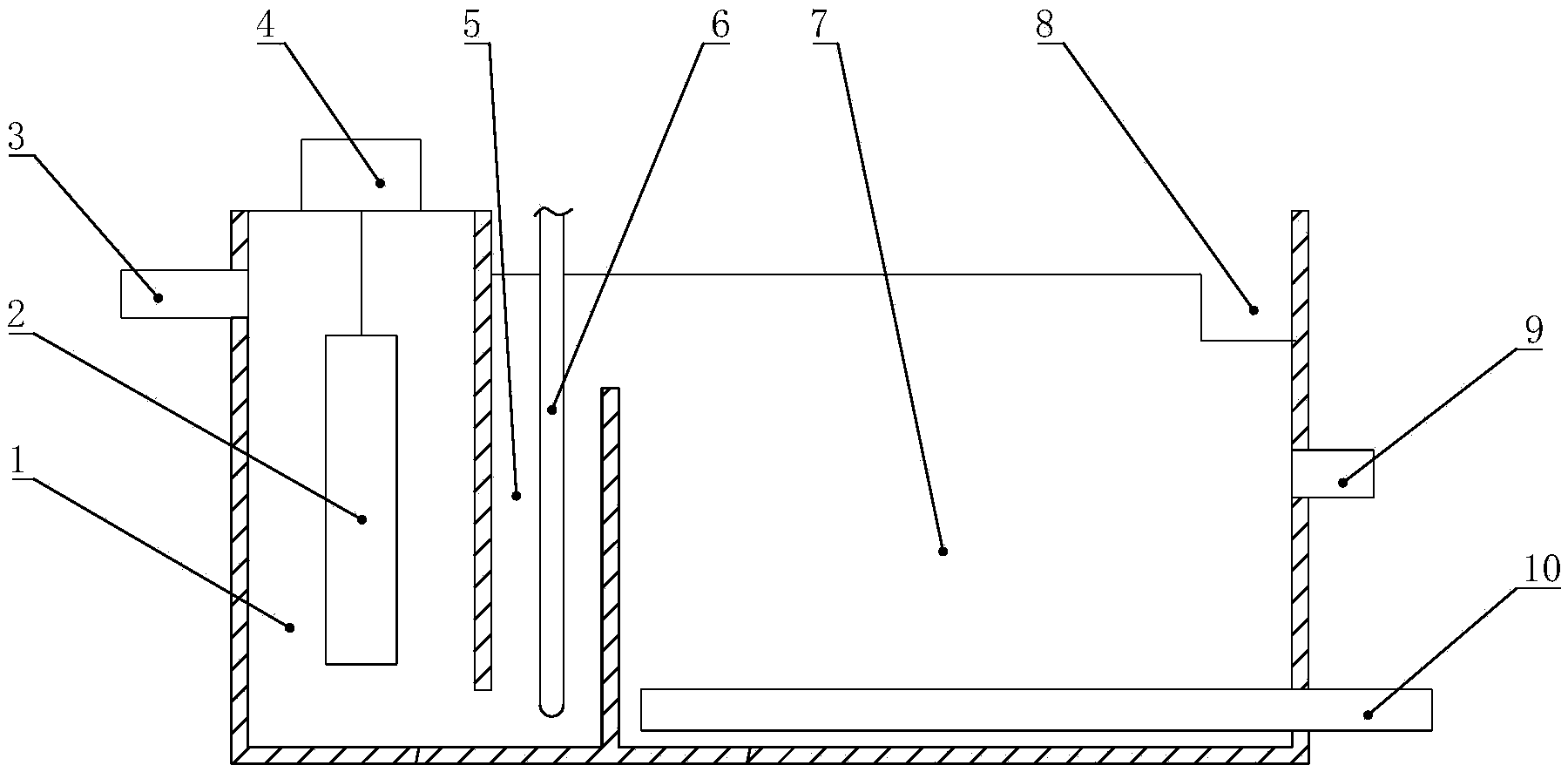

一种洗衣机用污水处理箱，包括搅拌池、混合池和沉淀池，所述搅拌池顶部设有搅拌装置，所述搅拌池和混合池之间设有第一隔板，搅拌池和混合池在第一隔板的底部连通，所述混合池和沉淀池之间设有第二隔板，混合池和沉淀池在第二隔板的顶部连通，所述搅拌池的侧壁上设有进水口，所述沉淀池的侧壁上自上而下依次设有出水口和排污口。将洗衣机内流出的污水依次进行搅拌、混合和沉淀，生成洁净的二次用水，实现家庭用水的循环使用。
所述搅拌装置包括电机和叶片，所述电机安装在搅拌池的顶部中心位置，电机的输出轴上安装有传动杆，传动杆上设有一组或者多组叶片。搅拌装置能够将洗衣机内流出的污水搅拌均匀，形成颗粒悬浮的污水，为下一步的水处理做准备。
所述叶片与水平面的角度可调。将叶片调整适当的位置，能够在搅拌的同时将污水向下推进，促使污水在搅拌池的底部进入混合池。
所述相邻两组叶片呈交叉布置。叶片交叉布置能够使污水搅拌更加均匀，为以后均匀沉淀做准备。
所述混合池内设有通气管。向混合池底部通入空气，在污水中形成气泡上升，能够将污水中的浮渣快速的上浮至水面。
所述通气管底部为球形，球形表面上设有均布的通气孔。有助于形成气泡群，增大携带浮渣的能力。
所述沉淀池上部设有集渣槽。上浮后的浮渣进入集渣槽进行收集，便于统一清理。
所述排污口与沉淀池内部的集污盘连接。集污盘布满整个沉淀池池底，当打开排污口的阀门时，上部经过沉淀的水迅速冲击集污盘，将沉淀的污泥等通过排污口排出，避免了人工清洗。
本实用新型的有益效果为：
(1)本实用新型能够将洗衣机内流出的污水依次进行搅拌、混合和沉淀，生成洁净的二次用水，实现家庭用水的循环使用;
(2)本实用新型向混合池底部通入空气，在污水中形成气泡上升，能够将污水中的浮渣快速的上浮至水面;
(3)本实用新型集污盘布满整个沉淀池池底，当打开排污口的阀门时，上部经过沉淀的水迅速冲击集污盘，将沉淀的污泥等通过排污口排出，避免了人工清洗。
