申请日2015.12.24
公开(公告)日2016.06.08
IPC分类号G21F9/12
摘要
本实用新型公开了一种带有紧急预案措施的核电厂放射性废水处理系统，包括五台离子交换床。其中在正常工况下每台离子交换床可根据废水的水质情况装填不同的介质，并且可以通过串联或者并联的方式灵活处理放射性废水。在出现核废水泄漏等事故工况下，每台离子交换床处于并联的方式，处理后的废水经过紧急出水口流入贮存箱中。该控制系统是既能在正常工况下处理不同的放射性废水，又能在事故工况下处理五倍的废水，大大提高了事故状况下放射性废水的处理效率，为核电厂针对核废水泄漏的紧急预案措施增添新的砝码。

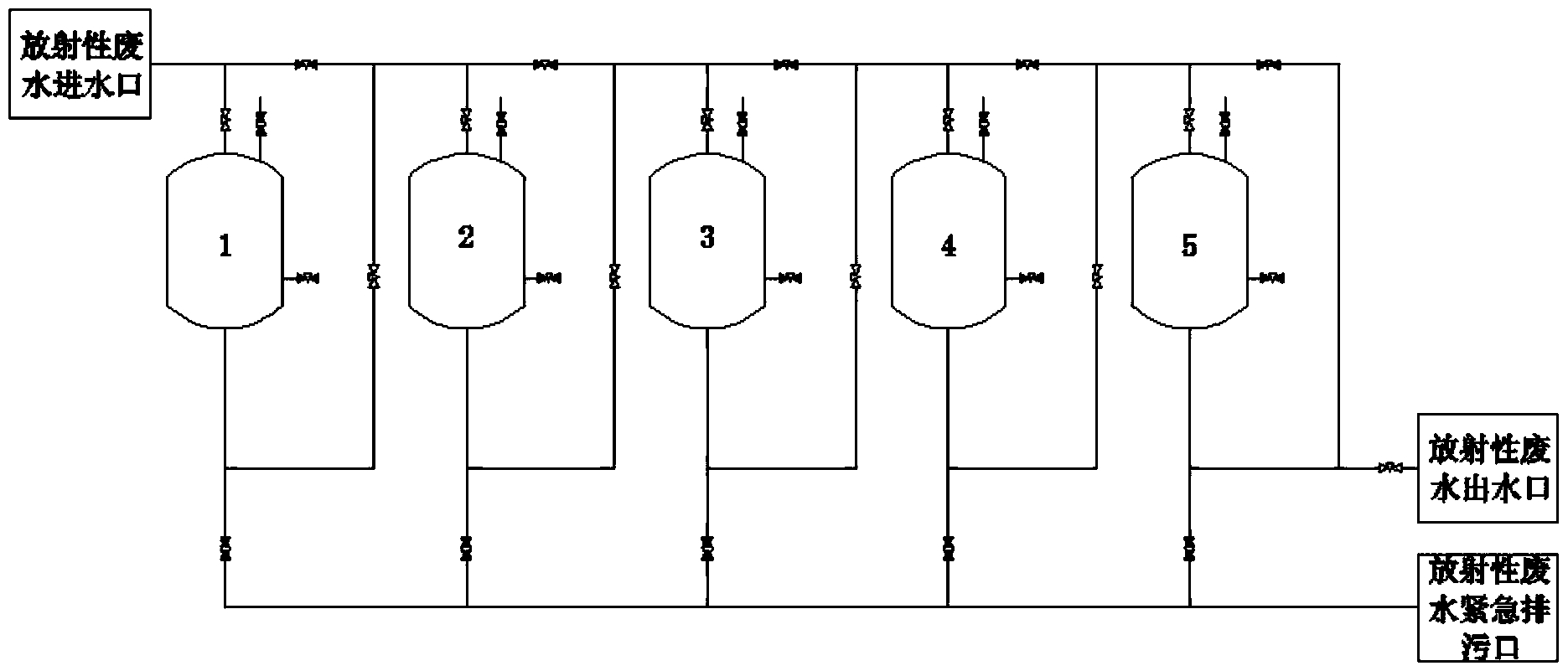

摘要附图
权利要求书
1.一种带有紧急预案措施的核电厂放射性废水处理系统，其特征在于，包括若干个串联的离子交换床，即第一离子交换床，第二离子交换床至第N离子交换床;所述第一离子交换床的进水口管道连接至放射性废水进水口，第N离子交换床的出水口管道连接至放射性废水出水口;每个离子交换床的进水口设置第一进水口开关阀，每个离子交换床的出水口与下一个离子交换床的进水口开关阀之间的管道上设置有第一出水口开关阀，第N离子交换床的出水口管道上设置有第二出水口开关阀;所述放射性废水进水口通过第一管道连接至第二出水口开关阀的进水口，所述第一管道上设置有N个节点，每个节点连接至一个离子交换床的进水口开关阀的进水口，且每两个节点之间设置有第二进水口开关阀，最后一个节点与第二出水口开关阀的进水口之间设置有一个第三进水口开关阀;每个离子交换床的出水口分别通过一个第三出水口开关阀管道连接至放射性废水紧急排污口;
通过开第一进水口开关阀、第二进水口开关阀和第三出水口开关阀，关第一出水口开关阀、第三进水口开关阀和第二出水口开关阀，使得每台离子交换床处于并联的方式，处理在出现核废水泄漏时的工况，处理后的废水经过紧急出水口流入贮存箱中。
2.根据权利要求1所述的一种带有紧急预案措施的核电厂放射性废水处理系统，其特征在于，所述离子交换床内部填充阳离子树脂、阴离子树脂或者混合离子树脂。
3.根据权利要求1或2所述的一种带有紧急预案措施的核电厂放射性废水处理系统，其特征在于，所述N为5，第一离子交换床填充阳离子树脂，第二离子交换床填充阴离子树脂、第三离子交换床填充阴离子树脂、第四离子交换床填充混合离子树脂、第五离子交换床填充混合离子树脂。
说明书
一种带有紧急预案措施的核电厂放射性废水处理系统
技术领域
本实用新型涉及核工业放射性废水处理领域，具体是一种带有紧急预案措施的核电厂放射性废水处理系统。
背景技术
2011年3月11日，日本福岛核电站发生爆炸，产生大量的放射性废水，核废水泄漏事故不仅会造成巨大的经济损失，引起社会不安定，更会对生态环境产生严重的、无法逆转的污染和破坏。目前，国家对核电站放射性废液的排放也提出了越来越严格的排放要求，对出现事故情况下紧急预案措施越来越重视。
目前，国内外处理放废液的工艺大致分为二类，即传统处理工艺和创新处理工艺：传统工艺包含蒸发、过滤、离子交换等;创新处理工艺有化学絮凝处理、膜分离技术等。离子交换法可针对废水复杂水质采用不同的工艺方法，且各离子交换器可以灵活切换，在放射性处理工艺中得到广泛的应用。
通常状况下，离子交换床工艺采用串联工艺，这类工艺能够灵活处理正常工况下的放射性废水。但是当出现事故状态时，大量的放射性废水泄漏，一套串联的处理工艺完全不能满足事故状态下的处理量，如果能将离子交换床改成并联运行的状态，这样既可以不影响正常工况废水的处理工艺，且可以处理几倍的事故废水，在增加有限成本的情况下大大提高了事故状况下放射性废水的处理效率，为核电厂针对核废水泄漏的紧急预案措施增添新的砝码。
发明内容
本实用新型提供一种带有紧急预案措施的核电厂放射性废水处理系统，通过对阀门及填充介质的切换，可以同时满足正常工况下和事故状况下的放射性废水处理，大大提高了事故状况下放射性废水的处理效率，为核电厂针对核废水泄漏的紧急预案提供了新的思路。
本实用新型的技术方案是：一种带有紧急预案措施的核电厂放射性废水处理系统，包括若干个串联的离子交换床，即第一离子交换床，第二离子交换床至第N离子交换床;所述第一离子交换床的进水口管道连接至放射性废水进水口，第N离子交换床的出水口管道连接至放射性废水出水口;每个离子交换床的进水口设置第一进水口开关阀，每个离子交换床的出水口与下一个离子交换床的进水口开关阀之间的管道上设置有第一出水口开关阀，第N离子交换床的出水口管道上设置有第二出水口开关阀;所述放射性废水进水口通过第一管道连接至第二出水口开关阀的进水口，所述第一管道上设置有N个节点，每个节点连接至一个离子交换床的进水口开关阀的进水口，且每两个节点之间设置有第二进水口开关阀，最后一个节点与第二出水口开关阀的进水口之间设置有一个第三进水口开关阀;每个离子交换床的出水口分别通过一个第三出水口开关阀管道连接至放射性废水紧急排污口;
通过开第一进水口开关阀、第二进水口开关阀和第三出水口开关阀，关第一出水口开关阀、第三进水口开关阀和第二出水口开关阀，使得每台离子交换床处于并联的方式，处理在出现核废水泄漏时的工况，处理后的废水经过紧急出水口流入贮存箱中。
进一步的，所述离子交换床内部填充阳离子树脂、阴离子树脂或者混合离子树脂。
进一步的，所述N为5，第一离子交换床填充阳离子树脂，第二离子交换床填充阴离子树脂、第三离子交换床填充阴离子树脂、第四离子交换床填充混合离子树脂、第五离子交换床填充混合离子树脂。
在正常工况下每台离子交换床可根据废水的水质情况装填不同的介质，并且可以通过串联(开第一进水口开关阀、第一出水口开关阀和第二出水口开关阀，关第二进水口开关阀、第三进水口开关阀和第三出水口开关阀)或者并联(开第一进水口开关阀、第一出水口开关阀、第二进水口开关阀和第二出水口开关阀，关第三进水口开关阀和第三出水口开关阀)的方式灵活处理放射性废水。
在出现核废水泄漏等事故工况下，每台离子交换床可针对事故废水的水质状况迅速装填特种介质，同时进行阀门切换(开第一进水口开关阀、第二进水口开关阀和第三出水口开关阀，关第一出水口开关阀、第三进水口开关阀和第二出水口开关阀)，每台离子交换床处于并联的方式，处理后的废水经过紧急出水口流入贮存箱中。
若废水的水质情况较好，则直接打开第二进水口开关阀和第三进水口开关阀，不需处理直接排出。方便快捷。
本实用新型的有益效果是：将离子交换床改成并联运行的状态，这样既可以不影响正常工况废水的处理工艺，且可以处理几倍的事故废水，在增加有限成本的情况下大大提高了事故状况下放射性废水的处理效率，为核电厂针对核废水泄漏的紧急预案措施增添新的砝码。
这套系统可以灵活使用，不仅仅限于五台，在条件允许的情况下，可设有足够多的离子交换床，来提高核电厂安全保障性。也可以对别的系统进行改造，只需在离子交换床的出水口增加一路旁路，就可以实现该功能。
