申请日2016.01.23
公开(公告)日2016.06.08
IPC分类号B01D29/01; B01D29/58
摘要
本实用新型提供了一种移动式污水处理罐，包括安装台且安装台内设置有若干固定钉，固定钉的一端均设置套接有紧固板;安装台的一侧设置有支撑柱且支撑柱的一端设置有处理罐，处理罐内设置有处理仓且处理仓内设置有液位感应器，处理罐的一侧设置有安装板且安装板的一侧设置有吸水电机，吸水电机一端连通有排水管且排水管内设置有流速检测仪;固定钉的一侧设置有显示屏。本实用新型可以通过固定钉和紧固板安装在需要进行污水处理的场合，提高了使用的便利性;能够将处理仓内的污水量和排水管的排水速度显示在显示屏上，方便观看后调整污水处理速度，提高了污水处理的效率;结构简单、使用方便。
权利要求书

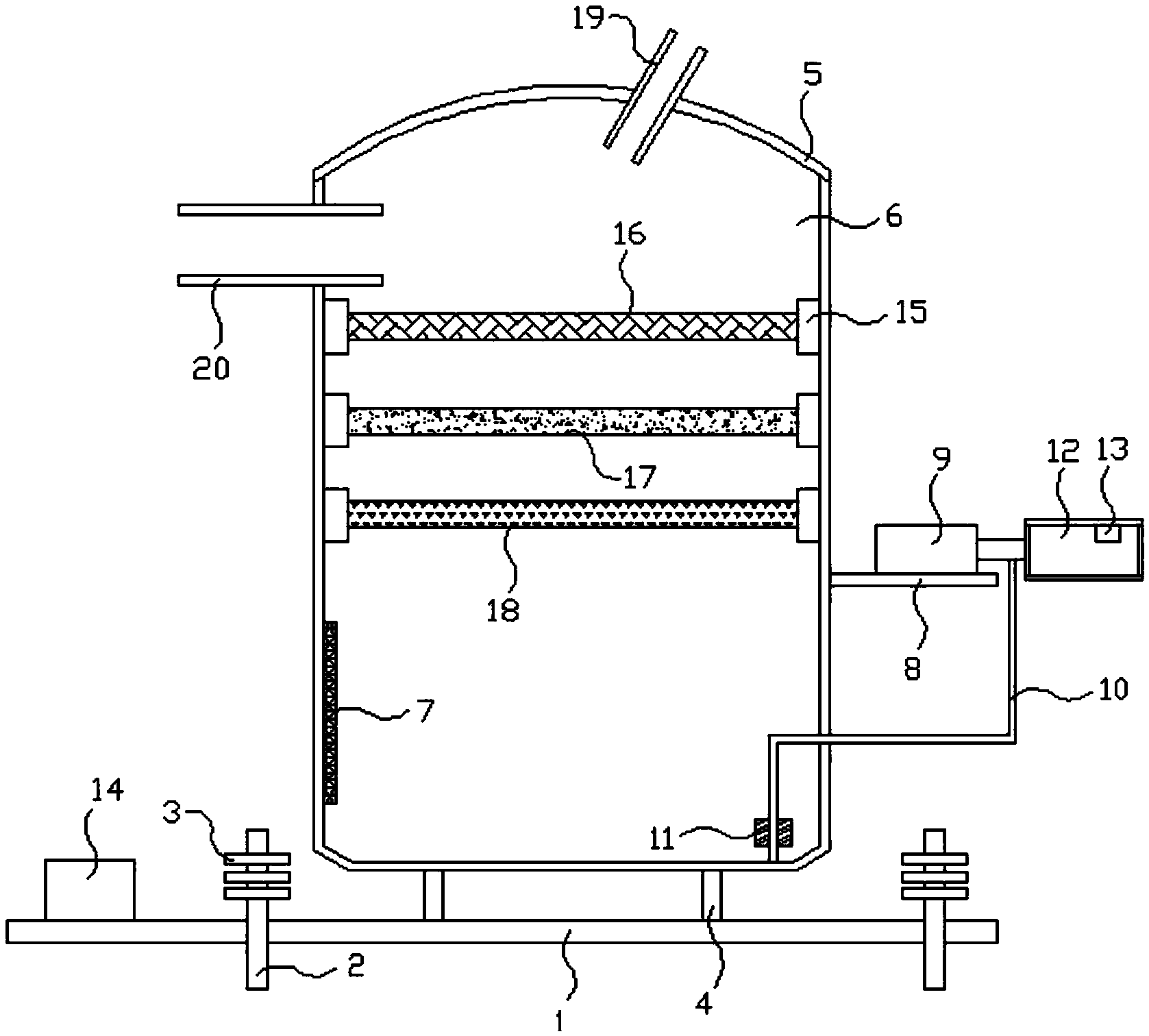

1.一种移动式污水处理罐，其特征在于，包括安装台(1)且所述安装台(1)内设置有若干固定钉(2)，所述固定钉(2)的一端均设置套接有紧固板(3);所述安装台(1)的一侧设置有支撑柱(4)且所述支撑柱(4)的一端设置有处理罐(5)，所述处理罐(5)内设置有处理仓(6)且所述处理仓(6)内设置有液位感应器(7)，所述处理罐(5)的一侧设置有安装板(8)且所述安装板(8)的一侧设置有吸水电机(9)，所述吸水电机(9)一端连通有排水管(12)且所述排水管(12)内设置有流速检测仪(13)。
2.根据权利要求1所述的一种移动式污水处理罐，其特征在于，所述固定钉(2)的一侧设置有显示屏(14)。
3.根据权利要求1所述的一种移动式污水处理罐，其特征在于，所述处理仓(6)内设置有若干安装座(15)，若干所述安装座(15)之间设置有第一过滤层(16)、第二过滤层(17)和第三过滤层(18)。
4.根据权利要求1所述的一种移动式污水处理罐，其特征在于，所述吸水电机(9)连通有吸水管(10)且所述吸水管(10)的一端设置有吸水口(11)，所述吸水口(11)位于所述处理仓(6)内。
5.根据权利要求1所述的一种移动式污水处理罐，其特征在于，所述处理罐(5)的一端设置有填料管(19);所述处理罐(5)的一侧设置有进水管(20)。
6.根据权利要求2所述的一种移动式污水处理罐，其特征在于，所述液位感应器(7)和所述流速检测仪(13)均电性连接所述显示屏(14)。
说明书
一种移动式污水处理罐
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种移动式污水处理罐。
背景技术
目前随着工业发展的进程的迅速加快，各种在工业生产中产生的污水逐渐的变多，污水会污染环境，因此很多企业都会对污水进行无害化处理，以便进行达标后排放。
但是目前的污水处理装置大多是固定的，在进行处理的时候由于污水出水管道位置的不确定性，需要进行多种方式的污水处理方案进行准备，影响了污水处理的效率，而且现有的移动式污水处理装置无法实时的得知处理仓内污水的量和处理后污水的排水速度，导致了在进行污水处理的时候不能进行最佳处理速度的配置，降低了污水处理的效率。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种移动式污水处理罐，通过固定钉和紧固板方便的移动污水处理罐并且可以显示污水处理速度，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种移动式污水处理罐，包括安装台且所述安装台内设置有若干固定钉，所述固定钉的一端均设置套接有紧固板;所述安装台的一侧设置有支撑柱且所述支撑柱的一端设置有处理罐，所述处理罐内设置有处理仓且所述处理仓内设置有液位感应器，所述处理罐的一侧设置有安装板且所述安装板的一侧设置有吸水电机，所述吸水电机一端连通有排水管且所述排水管内设置有流速检测仪。
作为本实用新型的一种优选技术方案，所述固定钉的一侧设置有显示屏。
作为本实用新型的一种优选技术方案，所述处理仓内设置有若干安装座，若干所述安装座之间设置有第一过滤层、第二过滤层和第三过滤层。
作为本实用新型的一种优选技术方案，所述吸水电机连通有吸水管且所述吸水管的一端设置有吸水口，所述吸水口位于所述处理仓内。
作为本实用新型的一种优选技术方案，所述处理罐的一端设置有填料管;所述处理罐的一侧设置有进水管。
作为本实用新型的一种优选技术方案，所述液位感应器和所述流速检测仪均电性连接所述显示屏。
与现有技术相比本实用新型所达到的有益效果是：可以通过固定钉和紧固板安装在需要进行污水处理的场合，提高了使用的便利性;能够将处理仓内的污水量和排水管的排水速度显示在显示屏上，方便观看后调整污水处理速度，提高了污水处理的效率;结构简单、使用方便。
