申请日2015.12.22
公开(公告)日2016.04.06
IPC分类号B01D33/17; B01D33/50; B01D33/76
摘要
本发明提供一种纤维转盘过滤器。所述纤维转盘过滤器包括滤池、过滤装置、反洗装置、排泥装置和驱动装置，所述过滤装置设置于所述滤池的内部，所述反洗装置和所述排泥装置设置于所述滤池的底部，所述驱动装置设置于所述滤池的顶部，并传动所述过滤装置转动，所述过滤装置包括中心转鼓、转盘和微孔纤维滤布，多个所述转盘环绕所述中心转鼓设置，每个所述转盘分隔成多个格栅，所述微孔纤维滤布设置于所述转盘的格栅内。本发明还提供一种利用所述纤维转盘过滤器的污水处理方法。本发明提供的纤维转盘过滤器及其污水处理方法的过滤精度高，过滤出水水质好且稳定，集过滤和沉淀于一体，具有排泥功能，耐冲击负荷。

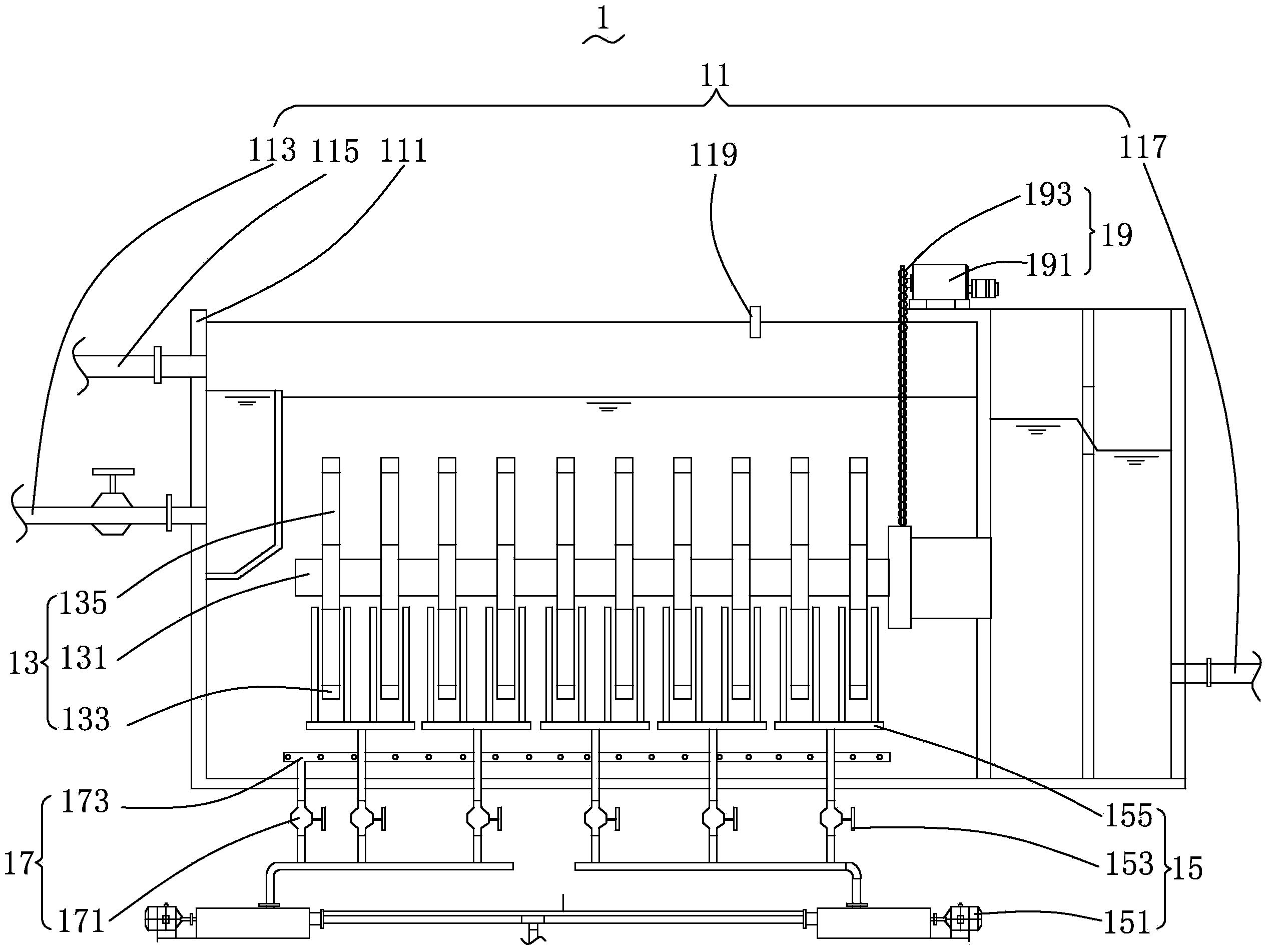

摘要附图
权利要求书
1.一种纤维转盘过滤器，包括滤池、过滤装置、反洗装置、排泥装置和驱动装置，所述过滤装置设置于所述滤池的内部，所述反洗装置和所述排泥装置设置于所述滤池的底部，所述驱动装置设置于所述滤池的顶部并驱动所述过滤装置，其特征在于，所述过滤装置包括中心转鼓、转盘和微孔纤维滤布，多个所述转盘环绕所述中心转鼓设置，每个所述转盘分隔成多个格栅，所述微孔纤维滤布设置于所述转盘的格栅内。
2.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述滤池包括池体、进水管、溢流管和出水管，所述进水管和所述溢流管设于所述池体一端，，所述出水管设于所述池体另一端，所述溢流管、所述进水管及所述出水管在竖直方向上的高度依次降低。
3.根据权利要求2所述的纤维转盘过滤器，其特征在于，所述滤池还包括一液位计，所述液位计设置于所述池体的顶部。
4.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述反洗装置包括反冲洗泵、反冲洗阀和反冲洗管，所述反冲洗管连通所述反冲洗泵和所述池体内部，所述反冲洗阀设置于所述反冲洗管，并控制所述反冲洗管的断通。
5.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述排泥装置包括排泥阀和排泥管，所述池体通过设于其底部的所述排泥管与外部相连通，所述排泥阀设置于所述排泥管，并控制所述排泥管的断通。
6.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述驱动装置包括驱动马达和传动链条，所述驱动马达设置于所述池体的顶部，并通过所述传动链条驱动所述中心转鼓转动。
7.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述转盘采用不锈钢材料制成。
8.根据权利要求1所述的纤维转盘过滤器，其特征在于，所述微孔纤维滤布采用聚酯丝编织而成，所述微孔纤维滤布的过滤孔径为5～20μm，可根据进水水质选用相应的孔径。
9.一种利用权利要求1-8中任一所述纤维转盘过滤器的污水处理方法，其特征在于，包括以下步骤：
步骤一、过滤：
污水由进水管流入滤池，然后经过各转盘格栅内的微孔纤维滤布，污水经微孔纤维滤布过滤后，清水从出水管排出;
步骤二、反洗：
当杂质堆积到一定程度，滤池内的液位达到设定值，将开始进行反洗，将过微孔纤维滤布内侧堆积的杂质洗出;
反洗装置抽取清水，喷洒到微孔纤维滤布外侧，将微孔纤维滤布内侧的截留杂质冲洗下来，冲洗后污水经排泥装置收集排出装置外;
反洗时转盘旋转，反洗水喷洒不同角度的微孔纤维滤布，直至转盘旋转一周，微孔纤维滤布全部经过清洗，反洗停止，重新进入过滤过程，直至再次进行反洗。
说明书
纤维转盘过滤器及其污水处理方法
技术领域
本发明涉及污水处理技术领域，具体的，涉及一种纤维转盘过滤器及其污水处理方法。
背景技术
纤维转盘滤池用于污水的深度处理及回用领域，常常设置于常规活性污泥法装置、序批式活性污泥法反应池(SBR)、氧化沟、滴滤池及氧化塘系统等之中，对已建污水处理厂升级改造，可使出水从污水处理一级B标准达到污水处理一级A标准，并实现：①去除悬浮固体;②结合投加药剂除磷;③去除重金属等。
纤维转盘过滤器是污水处理工程中的重要设备，常用于污水深度处理，去除总固体悬浮物，是污水处理厂升级改造的关键设备。设备主要靠微孔纤维滤布进行深度过滤，因此，支撑微孔纤维滤布的滤盘显得十分重要。
随着我国经济的发展，水资源供需矛盾日益尖锐。在常规水资源越来越不能满足人类对水的需求时，人们逐渐关注一些非常规的水资源，如污废水资源等。通过对城市污水厂二级出水进行深度处理，来达到出水能够回用于灌溉、景观用水等。过滤是中水处理技术中应有最为普遍的技术。但普通的过滤设备用于处理二级处理出水存在以下问题：一是由于某些胶体类的污染物难于通过过滤法去除，滤后水的浊度去除效果可能欠佳;二是滤池反冲洗效果可能不好，因为二级处理水的悬浮物较多，在滤料层表面易形成一层滤膜，絮凝体贴在料表面，不易脱落，因此需要辅助冲洗即加表面冲洗和气冲的方法来加强反冲洗效果，从而提高了处理费用。
发明内容
为了解决上述现有纤维转盘过滤器存在的污水过滤精度低、反冲洗性能差和成本较高的技术问题，本发明提供一种过滤精度高、反冲洗性能好及成本低的纤维转盘过滤器及其污水处理方法。
本发明提供一种纤维转盘过滤器，包括滤池、过滤装置、反洗装置、排泥装置和驱动装置，所述过滤装置设置于所述滤池的内部，所述反洗装置和所述排泥装置设置于所述滤池的底部，所述驱动装置设置于所述滤池的顶部，并传动所述过滤装置转动，所述过滤装置包括中心转鼓、转盘和微孔纤维滤布，多个所述转盘环绕所述中心转鼓设置，每个所述转盘分隔成多个格栅，所述微孔纤维滤布设置于所述转盘的格栅内。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述滤池包括池体、进水管、溢流管和出水管，所述进水管和所述溢流管设于所述池体一端，，所述出水管设于所述池体另一端，所述溢流管、所述进水管及所述出水管在竖直方向上的高度依次降低。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述滤池还包括一液位计，所述液位计设置于所述池体的顶部。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述反洗装置包括反冲洗泵、反冲洗阀和反冲洗管，所述反冲洗管连通所述反冲洗泵和所述池体内部，所述反冲洗阀设置于所述反冲洗管上，并控制所述反冲洗管的断通。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述排泥装置包括排泥阀和排泥管，所述池体通过设于其底部的所述排泥管与外部相连通，所述排泥阀设置于所述排泥管，并控制所述排泥管的断通。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述驱动装置包括驱动马达和传动链条，所述驱动马达设置于所述池体的顶部，所述传动链条传动连接所述驱动马达的转子与所述中心转鼓。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述转盘采用不锈钢材料制成。
在本发明提供的纤维转盘过滤器的一种较佳实施例中，所述微孔纤维滤布采用聚酯丝编织而成，所述微孔纤维滤布的过滤孔径为5～20μm，可根据进水水质选用相应的孔径。
本发明还提供一种利用所述纤维转盘过滤器的污水处理方法，包括以下步骤：
步骤一、过滤：
污水由进水管流入滤池，然后经过各转盘格栅内的微孔纤维滤布，污水经微孔纤维滤布过滤后，清水从出水管排出;
步骤二、反洗：
当杂质堆积到一定程度，滤池内的液位达到设定值，将开始进行反洗，将过微孔纤维滤布内侧堆积的杂质洗出;
反洗装置抽取清水，喷洒到微孔纤维滤布外侧，将微孔纤维滤布内侧的截留杂质冲洗下来，冲洗后污水经排泥装置收集排出装置外;
反洗时转盘旋转，反洗水喷洒不同角度的微孔纤维滤布，直至转盘旋转一周，微孔纤维滤布全部经过清洗，反洗停止，重新进入过滤过程，直至再次进行反洗。
相较于现有技术，本发明提供的纤维转盘过滤器及其污水处理方法具有以下有益效果：
一、所述微孔纤维滤布过滤精度高，过滤出水水质好且稳定，集过滤和沉淀于一体，具有排泥功能，耐冲击负荷。
二、设备简单紧凑，附属设备少，整个过滤系统的投资低，设备闲置率低，总装机功率低，运行自动化，因而运行和维护简单、方便。
三、占地面积、水头损失均比较小，所述纤维转盘过滤器比传统滤池更易安装，设计周期和施工周期短，对地基要求低，土建投资少。
四、所述纤维转盘过滤器用于过滤活性污泥二沉池出水，进水SS=30mg/L(最高可承受80～100mg/L)，出水SS≤5mg/L，浊度≤2NTU，实际运行出水更优，一般出水浊度在1NTU左右。
