申请日2015.12.21
公开(公告)日2016.05.04
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水池悬浮物去除装置，包括污水沉淀池，该污水沉淀池的上端面安装有活动过滤装置，所述活动过滤装置包括一过滤网板，过滤网板的两侧各设置一横向滑槽，两横向滑槽内上端面设置一刮板，刮板的下端设置一刮片，所述刮板的上端面设置一配重块，所述过滤网板的中间上端面设置一固定块，固定块的中间设置一通孔，通孔内固定栓接一钢丝绳，位于污水沉淀池的外侧面设置一电机，电机轴上安装一卷轮，钢丝绳的另一端盘绕于卷轮上。本实用新型结构简单，通过在污水沉淀池的上端设置一活动过滤装置，因此可定期打开电机，翻转整个活动过滤装置，利用刮片将过滤网板上端面的堵塞物刮除并排入到集料槽内，防止堵塞过滤网板，清洁方便。

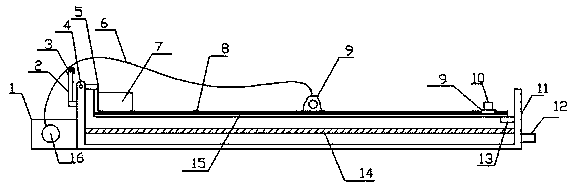

摘要附图
权利要求书
1.一种污水池悬浮物去除装置，其特征在于：包括污水沉淀池，该污水沉淀池的上端面安装有活动过滤装置，所述活动过滤装置的下端设置一固定过滤网板，所述活动过滤装置包括一过滤网板，该过滤网板呈“L”型，过滤网板的两侧各设置一横向滑槽，两横向滑槽内上端面设置一刮板，刮板的下端设置一刮片，所述刮片的下端面与过滤网板的上端面相抵，所述刮片为金属弹性刮片，所述刮板的上端面设置一配重块，所述过滤网板的中间上端面设置一固定块，固定块的中间设置一通孔，通孔内固定栓接一钢丝绳，位于污水沉淀池的外侧面设置一电机，电机轴上安装一卷轮，钢丝绳的另一端盘绕于卷轮上，位于污水沉淀池的外侧面正对电机上端设置一固定杆，所述固定杆的上端设置一支撑轮，钢丝绳安装于支撑轮上开设的轮槽内。
2.根据权利要求1所述的污水池悬浮物去除装置，其特征在于：所述活动过滤装置一端设置一连接板，所述连接板中间横向穿过设置一转轴，转轴的两端分别安装于污水沉淀池上端开设的卡槽内。
3.根据权利要求1所述的污水池悬浮物去除装置，其特征在于：所述活动过滤装置的另一端放置于一垫块上，该垫块设置于污水沉淀池的内侧面。
4.根据权利要求1所述的污水池悬浮物去除装置，其特征在于：所述过滤网板呈左高右低的倾斜状。
5.根据权利要求1所述的污水池悬浮物去除装置，其特征在于：所述过滤网板的上端左侧面设置一集料盒，集料盒的开口端设置于右侧面，所述污水过滤池的外端右侧面设置一出水口。
说明书
一种污水池悬浮物去除装置
技术领域
本实用新型涉及一种污水池悬浮物去除装置。
背景技术
在污水过滤池内，利用过滤网板对污水中的悬浮物进行一个过滤清除。但是过滤网板上往往会设置过滤网孔，一些悬浮物在过滤过程中通常会堵塞这些过滤网孔，因此会影响整个过滤网板的正常过滤，此时需要人工对过滤网板进行清除堵塞物，人工清除方式则会大大降低工作效率，增加工作人员的劳动强度。
发明内容
本实用新型所要解决的技术问题是提供一种通过电机自动清除过滤网板上的堵塞物，工作效率更高的污水池悬浮物去除装置。
本实用新型是通过以下技术方案来实现的：一种污水池悬浮物去除装置，包括污水沉淀池，该污水沉淀池的上端面安装有活动过滤装置，所述活动过滤装置的下端设置一固定过滤网板，所述活动过滤装置包括一过滤网板，该过滤网板呈“L”型，过滤网板的两侧各设置一横向滑槽，两横向滑槽内上端面设置一刮板，刮板的下端设置一刮片，所述刮片的下端面与过滤网板的上端面相抵，所述刮片为金属弹性刮片，所述刮板的上端面设置一配重块，所述过滤网板的中间上端面设置一固定块，固定块的中间设置一通孔，通孔内固定栓接一钢丝绳，位于污水沉淀池的外侧面设置一电机，电机轴上安装一卷轮，钢丝绳的另一端盘绕于卷轮上，位于污水沉淀池的外侧面正对电机上端设置一固定杆，所述固定杆的上端设置一支撑轮，钢丝绳安装于支撑轮上开设的轮槽内。
作为优选的技术方案，所述活动过滤装置一端设置一连接板，所述连接板中间横向穿过设置一转轴，转轴的两端分别安装于污水沉淀池上端开设的卡槽内。
作为优选的技术方案，所述活动过滤装置的另一端放置于一垫块上，该垫块设置于污水沉淀池的内侧面。
作为优选的技术方案，所述过滤网板呈左高右低的倾斜状。
作为优选的技术方案，所述过滤网板的上端左侧面设置一集料盒，集料盒的开口端设置于右侧面，所述污水过滤池的外端右侧面设置一出水口。
本实用新型的有益效果是：本实用新型结构简单，通过在污水沉淀池的上端设置一活动过滤装置，因此可定期打开电机，翻转整个活动过滤装置，利用刮片将过滤网板上端面的堵塞物刮除并排入到集料槽内，防止堵塞过滤网板，清洁方便。
