申请日2015.12.21
公开(公告)日2016.06.01
IPC分类号C02F9/12
摘要
本实用新型公开了一种污水磁处理装置，包括曝气装置、磁装置以及控制系统;所述曝气装置包括鼓风机、通气管，鼓风机安装在曝气箱上方，通气管将空气输送到曝气箱底部，通气管底部与分布在曝气箱底部的通气喷头连接;所述磁装置包括磁场发生器、磁化箱，所述磁化发生器安装在磁化箱底部;污水通过水泵加压以后，经管道依次通过曝气箱、磁化箱，之后在经过滤器过滤处理，控制系统控制鼓风机和磁场发生器运行。该污水磁处理装置结构简单，能够实现曝气处理和磁化反应。

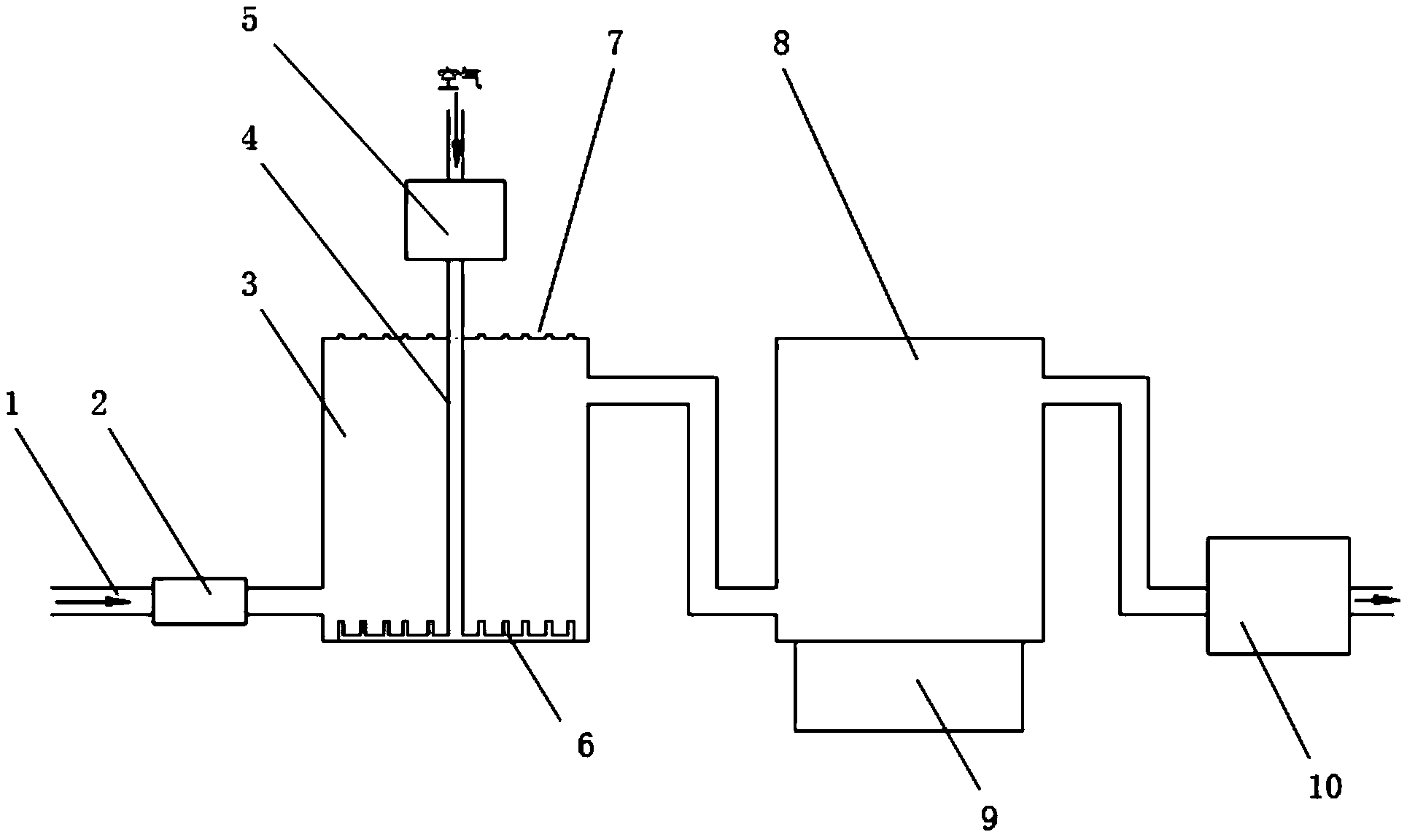

摘要附图
权利要求书
1.一种污水磁处理装置，其特征在于，包括曝气装置、磁装置以及控制系统;所述曝气装置包括鼓风机、通气管，鼓风机安装在曝气箱上方，通气管将空气输送到曝气箱底部，通气管底部与分布在曝气箱底部的通气喷头连接;所述磁装置包括磁场发生器、磁化箱，所述磁场发生器安装在磁化箱底部;污水通过水泵加压以后，经管道依次通过曝气箱、磁化箱，之后在经过滤器过滤处理，控制系统控制鼓风机和磁场发生器运行。
2.根据权利要求1所述的一种污水磁处理装置，其特征在于，所述管道在曝气箱、磁化箱侧面底部进入箱体内，从箱体上部另一侧输出。
3.根据权利要求1所述的一种污水磁处理装置，其特征在于，所述曝气箱上部设有排气孔，空气从底部的通气喷头出来后，与污水充分接触之后，从排气孔排出。
4.根据权利要求1所述的一种污水磁处理装置，其特征在于，所述鼓风机是充氧泵。
5.根据权利要求1所述的一种污水磁处理装置，其特征在于，所述磁场发生器包括变压器、整流器、线圈;220V外接交流电压经过变压器、整流器后变成直流电压，输入线圈后产生恒定磁场。
6.根据权利要求5所述的一种污水磁处理装置，其特征在于，在变压器之前还设有调压器，通过控制调压器改变电压的大小，从而改变线圈产生磁场的强度。
7.根据权利要求1所述的一种污水磁处理装置，其特征在于，所述控制系统包括PLC控制器，所述PLC控制器中设置两个回路，通过定时装置，控制两个回路的断开，从而改变线圈电流方向，从而改变磁场方向。
说明书
一种污水磁处理装置
技术领域
本实用新型涉及污水处理设备技术领域，特别是一种污水磁处理装置。
背景技术
磁处理广泛应用于农业、医学、养殖、工业等诸多领域，尤其生命科学。基于这些经验，人们开始将磁处理技术与人工生态系统相结合应用于有机废水净化处理，并着重对磁处理问题开展了一系列实验分析和实际应用，从中获一些有益认识：(1)有机废水磁处理，水体有氧条件下，污水瞬间合适磁场(0.315～0.368T)后，视水质成分差异，可直接去除COD8%～25%，且不受水温影响，但连续反复磁化，每次去除率会随磁化次数急剧下降。实际应用初步表明，磁处理器相隔水力滞留时间以2～3d为宜。磁处理直接去除COD原因，是污水被磁化中产生h2O2等强氧化剂所致，并非生物酶作用或有机物分子结合键直接断裂结果。(2)厌氧条件下，污水磁化对COD降解也很显著，实验表明，水温40℃上述适宜磁场下，可使COD去除率比不磁化提高21%～28%，但其机理尚需进一步研究。(3)污水磁化,直接灭菌率可达70%～80%(可能是形体很小病毒、细菌等)，但不能使所有微生物死亡，尤其功能微生物，生存下来还会被激活，以更大活力提高污水净化能力(初步实验约17%)。(4)磁处理污水，有利于菌藻系统生长和光合作用,可使水体产氧率和藻类(绿藻)生产力增加一倍之多,促进生物链对污水净化作用。(5)磁处理宜与人工生态系统联合使用，上述污水处理站就是这一结合成功范例，处理效率高，运行费用低，污水资源化和变废为宝，为可持续发展和推广展示了广阔应用前景。
污水磁化处理除了磁性高分子微球影响污水磁化处理的效果外，需要具有稳定的、实用的磁化反应装置，才能够实现污水磁处理的实际运用。
发明内容
本实用新型的发明目的是，克服现有技术方法的不足，提供了一种结构简单，能够实现曝气处理和磁化反应的一种污水磁处理装置。
为实现上述发明目的，提出了如下技术方案：
一种污水磁处理装置，包括曝气装置、磁装置以及控制系统;所述曝气装置包括鼓风机、通气管，鼓风机安装在曝气箱上方，通气管将空气输送到曝气箱底部，通气管底部与分布在曝气箱底部的通气喷头连接;所述磁装置包括磁场发生器、磁化箱，所述磁场发生器安装在磁化箱底部;污水通过水泵加压以后，经管道依次通过曝气箱、磁化箱，之后在经过滤器过滤处理，控制系统控制鼓风机和磁场发生器运行。
进一步地，所述管道在曝气箱、磁化箱侧面底部进入箱体内，从箱体上部另一侧输出。从而保证污水在流经曝气箱、磁化箱时候，能够获得更多的停留时间，使得处理充分。
进一步地，所述曝气箱上部设有排气孔，空气从底部的通气喷头出来后，与污水充分接触之后，从排气孔排出。
进一步地，所述鼓风机可以是充氧泵，为污水处理提供充足的氧气。
进一步地，所述磁场发生器包括变压器、整流器、线圈;220V外接交流电压经过变压器、整流器后变成直流电压，输入线圈后产生恒定磁场。在变压器之前还设有调压器，通过控制调压器改变电压的大小，从而改变线圈产生磁场的强度。
进一步地，所述控制系统包括PLC控制器，所述PLC控制器中设置两个回路，通过定时装置，控制两个回路的断开，从而改变线圈电流方向，从而改变磁场方向。
该实用新型的有益效果：
本实用新型的污水磁处理装置通过曝气装置和磁装置的设置，能够对污水进行充分的氧气接触，同时充分的磁化处理，结构简单，实用价值高。
