申请日2016.01.07
公开(公告)日2016.04.13
IPC分类号C02F1/00
摘要
本发明涉及一种带废水量控制的净水器，包括设有入水口、纯水口和废水口的水过滤装置，其还包括水流量电动调节装置，该装置包括进水通道、出水通道、用于调节出水通道水流量的阀芯以及用于驱动阀芯的电机，进水通道与所述废水口连通。此款带废水量控制的净水器可根据入水口的水质情况，通过水流量电动调节装置调节废水口的出水量，这样做可以更好的保护水过滤装置，延长其使用寿命，并且水质好的地区可以获得更大的出水量。
权利要求书
1.一种带废水量控制的净水器，包括设有入水口(51)、纯水口(52)和废水口(53)的水过滤装置(5)，其特征是，还包括水流量电动调节装置(10)，该装置包括进水通道、出水通道、用于调节出水通道水流量的阀芯(3)以及用于驱动阀芯(3)的电机(1)，进水通道与所述废水口(53)连通。

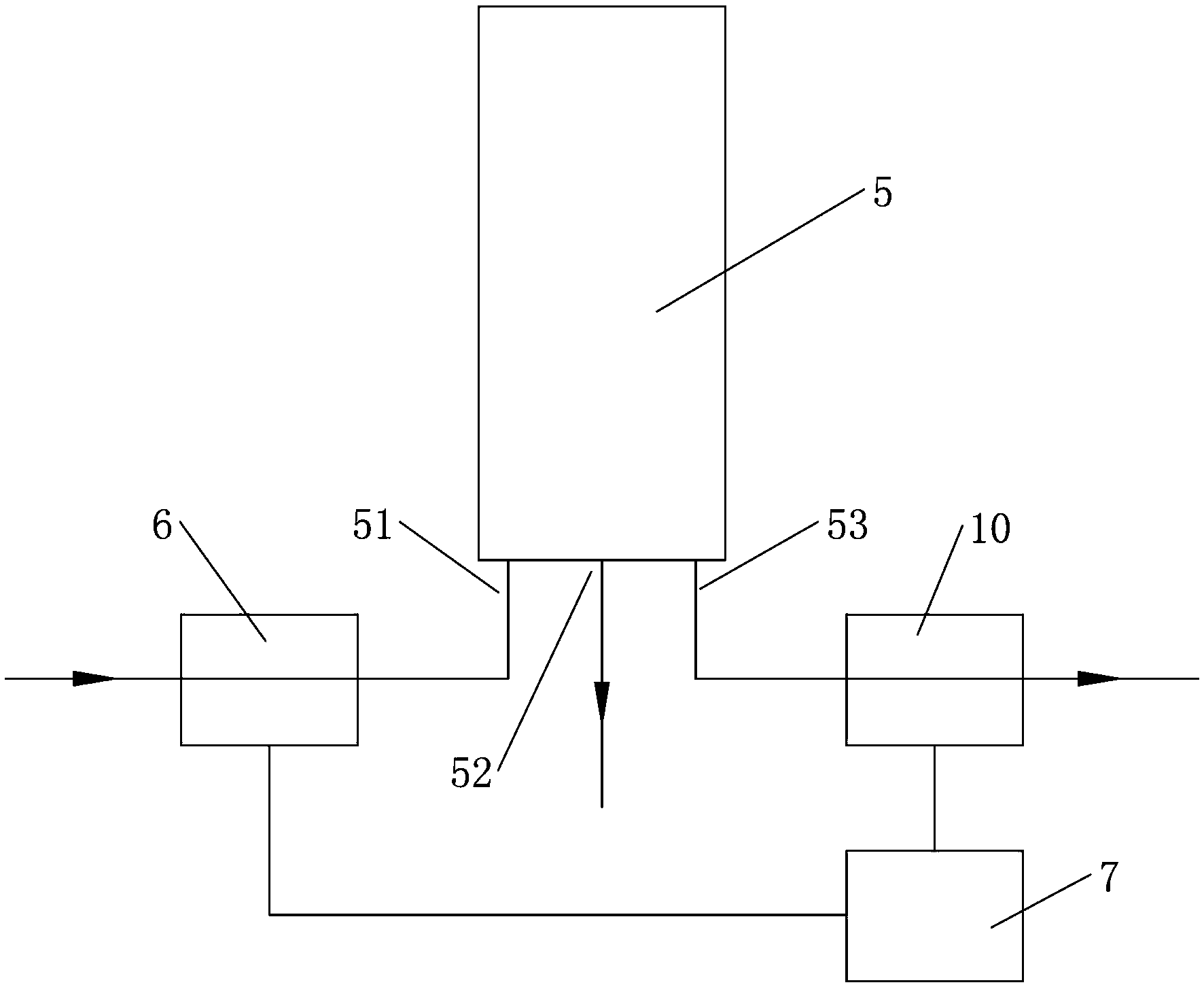

2.根据权利要求1所述带废水量控制的净水器，其特征是，还包括水质检测装置(6)和控制装置(7)，水质检测装置(6)设置在进入入水口(51)前的水道上，水质检测装置(6)和水流量电动调节装置(10)分别与控制装置(7)电性连接，控制装置(7)根据水质检测装置(6)检测的水质值控制水流量电动调节装置(10)工作。
3.根据权利要求1所述带废水量控制的净水器，其特征是，所述水流量电动调节装置(10)还包括壳体(2)、过流通道(26)和阀芯安装孔(25)，过流通道(26)设有进口(261)和出口(262)，进口(261)和出口(262)分别与进水通道和出水通道连通，阀芯(3)安装在阀芯安装孔(25)内，阀芯(3)与阀芯安装孔(25)之间设有密封圈(4)，阀芯(3)对应过流通道(26)设有柱塞(35);电机(1)设置在壳体(2)上、并与阀芯(3)传动连接，阀芯(3)在电机(1)控制下连同柱塞(35)做直线运动，柱塞(35)做直线运动改变所述进口(261)或出口(262)大小，实现水流量的调节。
4.根据权利要求3所述带废水量控制的净水器，其特征是，所述过流通道(26)为直线通道，其一端设有所述进口(261)，另一端侧壁设有所述出口(262);所述阀芯(3)的柱塞(35)外壁设有开口槽(33)，开口槽(33)一端与过流通道(26)连通，另一端与出口(262)相通。
5.根据权利要求4所述带废水量控制的净水器，其特征是，所述阀芯(3)的柱塞(35)中心处还设有过流孔(34)，过流孔(34)侧壁与开口槽(33)连通。
6.根据权利要求3所述带废水量控制的净水器，其特征是，所述阀芯(3)与阀芯安装孔(25)螺纹配合，电机(1)的转轴(11)与阀芯(3)传动、并相互轴向滑动配合。
7.根据权利要求3所述带废水量控制的净水器，其特征是，所述进水通道由进水口(22)和进水腔(27)构成，进水口(22)通过进水腔(27)与过流通道(26)的进口(261)连通;所述出水通道由出水口(24)和出水腔(28)构成，出水口(24)通过出水腔(28)与过流通道(26)的出口(262)连通。
8.根据权利要求1所述带废水量控制的净水器，其特征是，还包括用于检测阀芯(3)初始位置的到位监测装置。
9.根据权利要求1所述带废水量控制的净水器，其特征是，所述进水通道和/或出水通道上还设有电器部件。
10.根据权利要求9所述带废水量控制的净水器，其特征是，所述电器部件为电磁阀、流量计(8)、水质探针、水流传感器中的其中一种以上。
说明书
带废水量控制的净水器
技术领域
本发明涉及净水器，特别是一种带废水量控制的净水器。
背景技术
目前净水器包括设有入水口、纯水口和废水口的水过滤装置，一般情况下，产品出厂之后，废水口的废水出水量基本定型。如果某些使用场合水质很好，废水出水量太大就显得浪费;如果某些使用场合水质太差，废水出水量太小，水过滤装置中过滤膜的排污能力不足，可能造成过滤膜提前损坏。因此，在废水口设置水流量调节装置势在必行，且，更有必要在废水口设置电动控制的水流量调节装置，从而可以结合控制电路对其进行自动控制。
发明内容
本发明的目的在于克服上述现有技术存在的不足，而提供一种结构简单、合理，通过电动调节废水出水量使得净水器达到最佳使用效果的带废水量控制的净水器。
本发明的目的是这样实现的：
一种带废水量控制的净水器，包括设有入水口、纯水口和废水口的水过滤装置，其特征是，还包括水流量电动调节装置，该装置包括进水通道、出水通道、用于调节出水通道水流量的阀芯以及用于驱动阀芯的电机，进水通道与所述废水口连通。由于不同的使用场合，入水口的水质均有所不同，根据入水口的水质情况，通过水流量电动调节装置调节废水口的出水量，可使得净水器达到最佳使用效果。
本发明的目的还可以采用以下技术措施解决：
作为更具体的一方案，所述带废水量控制的净水器还包括水质检测装置和控制装置，水质检测装置设置在进入入水口前的水道上，水质检测装置和水流量电动调节装置分别与控制装置电性连接，控制装置根据水质检测装置检测的水质值控制水流量电动调节装置工作。例如通过TDS(水质)值来判断某一地区的水质状态，从而确认废水出水管道需要的流量，将该流量值反馈到控制装置，控制装置驱动水流量电动调节装置，达到控制流量的作用。
作为更具体的另一方案，所述带废水量控制的净水器还包括用于检测阀芯初始位置的到位监测装置。为了更好的调整流量，保证流量的精度，每一次水流调节之后均把调节机构复位，即恢复在最正常的位置，每一次动作以后下一次动作时均能准确调整到需要的位置，放置调整不够或调整过多。优选的，可以与阀芯对应的位置设置到位监测装置，一旦水流量电动调节装置所在系统结束时，水流量电动调节装置即恢复到指定的预设位置，用于下次启动时重新计算位置。
作为更具体的又一方案，所述进水通道和/或出水通道上还设有电器部件。所述电器部件为电磁阀、流量计、水质探针、水流传感器中的其中一种以上，使得水流量电动调节装置的功能得以提升。
作为更具佳的方案，所述水流量电动调节装置还包括壳体、过流通道和阀芯安装孔，过流通道设有进口和出口，进口和出口分别与进水通道和出水通道连通，阀芯安装在阀芯安装孔内，阀芯与阀芯安装孔之间设有密封圈，阀芯对应过流通道设有柱塞;电机设置在壳体上、并与阀芯传动连接，阀芯在电机控制下连同柱塞做直线运动，柱塞做直线运动改变所述进口或出口大小，实现水流量的调节。阀芯在电机带动下可改变进口或出口实际进水或实际出水的量，而且，在水流量电动调节装置的应用系统的控制装置还可以结合其它信号检测器件对电机作出控制，能达到自动调节水流量的效果。
所述过流通道为直线通道，其一端设有所述进口，另一端侧壁设有所述出口;所述阀芯的柱塞外壁设有开口槽，开口槽一端与过流通道连通，另一端与出口相通。通过阀芯带动柱塞运动，可改变开口槽指向过流通道中出口的面积，即改变了出口实际出水面的面积，达到改变流量的目的。
所述阀芯的柱塞中心处还设有过流孔，过流孔侧壁与开口槽连通。进入过流通道的水一部分经过流孔进入开口槽内，而且，过流孔为直孔，其容积大于开口槽容积，所以确保了开口槽内被水灌满，开口槽与过流通道出口连通的面积越大，出水量就越大。
所述阀芯与阀芯安装孔螺纹配合，电机的转轴与阀芯传动、并相互轴向滑动配合，当阀芯转动时，即实现丝杠运动，达到精准控制其行程的目的。
所述进水通道由进水口和进水腔构成，进水口通过进水腔与过流通道的进口连通;所述出水通道由出水口和出水腔构成，出水口通过出水腔与过流通道的出口连通。
本发明的有益效果如下：
此款带废水量控制的净水器可根据入水口的水质情况，通过水流量电动调节装置调节废水口的出水量，这样做可以更好的保护水过滤装置，延长其使用寿命，并且水质好的地区可以获得更大的出水量。
