申请日2016.04.11
公开(公告)日2016.08.17
IPC分类号B01D29/50; B01D29/11; B01D29/96
摘要
本实用新型提供了一种易清理污水处理过滤装置，属于污水处理装置领域。它解决了现有过滤筒无法在线清理的问题。本易清理污水处理过滤装置，包括若干过滤筒，过滤筒包括上筒体和下筒体，上筒体顶端和下筒体底端分别设有内螺纹槽和外螺纹槽，且能通过内螺纹槽和外螺纹槽配合连接若干过滤筒，上筒体底端内壁和下筒体顶端内壁分别固定有上挡板和下挡板，上筒体和上挡板之间形成上过水孔，下筒体和下挡板之间形成下过水孔，上挡板和下挡板通过销轴活动连接，上筒体和下筒体同轴设置，上筒体底端和下筒体顶端相互贴合，且能围绕销轴旋转下筒体，使上挡板和下挡板错位或对齐，并封闭或打开上过水孔和下过水孔。本过滤装置在清理过程中不会影响污水过滤。
权利要求书

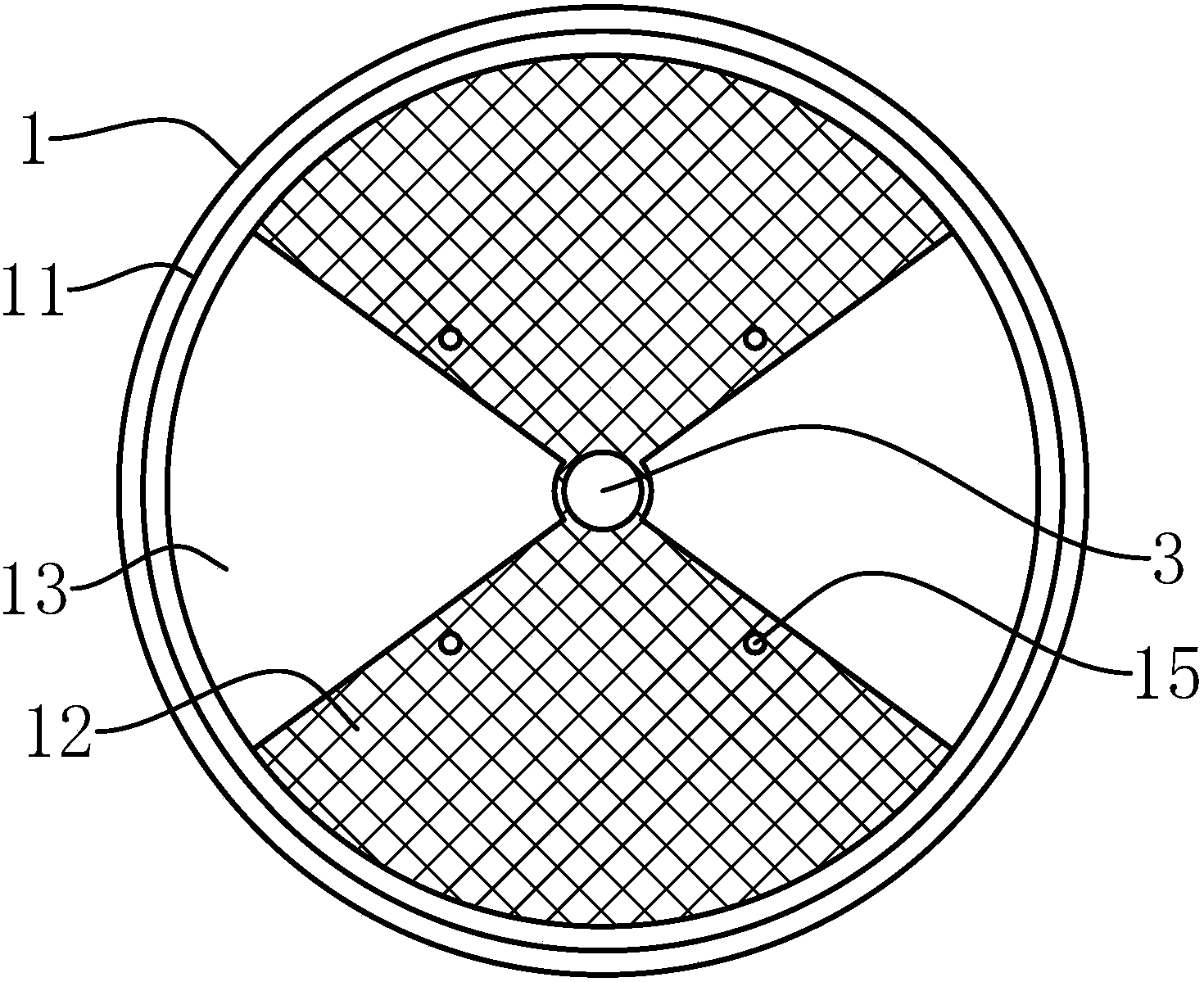

1.一种易清理污水处理过滤装置，其特征在于：包括若干过滤筒，过滤筒包括两端开口的上筒体(1)和下筒体(2)，上筒体(1)顶端和下筒体(2)底端分别设有内螺纹槽(11)和外螺纹槽(21)，且能通过内螺纹槽(11)和外螺纹槽(21)配合连接若干所述的过滤筒，上筒体(1)底端内壁和下筒体(2)顶端内壁分别固定有上挡板(12)和下挡板(22)，上筒体(1)和上挡板(12)之间形成上过水孔(13)，下筒体(2)和下挡板(22)之间形成下过水孔，上挡板(12)和下挡板(22)通过与上筒体(1)同轴的销轴(3)活动连接，且上筒体(1)和下筒体(2)同轴设置，上筒体(1)底端和下筒体(2)顶端相互贴合，且能围绕销轴(3)旋转下筒体(2)，使上挡板(12)和下挡板(22)错位或对齐，并封闭或打开上过水孔(13)和下过水孔。
2.根据权利要求1所述的一种易清理污水处理过滤装置，其特征在于：所述的上筒体(1)底端和下筒体(2)顶端之间设有环形密封圈(14)。
3.根据权利要求2所述的一种易清理污水处理过滤装置，其特征在于：所述的上挡板(12)和下挡板(22)上分别设有安装孔(15)，且当上挡板(12)和下挡板(22)对齐或错位时，能通过螺栓与安装孔(15)配合固定上挡板(12)和下挡板(22)。
4.根据权利要求3所述的一种易清理污水处理过滤装置，其特征在于：所述的上挡板(12)和下挡板(22)分别为若干扇形板。
说明书
一种易清理污水处理过滤装置
技术领域
本实用新型属于污水处理装置技术领域，涉及一种易清理污水处理过滤装置。
背景技术
现有污水处理中经常使用过滤筒进行前端过滤，但一段时间后需要停止污水处理工作，拆卸过滤筒进行清理，使得工作效率低下，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便及时清污，且清污过程不会影响使用的易清理污水处理过滤装置。
本实用新型的目的可通过下列技术方案来实现：一种易清理污水处理过滤装置，其特征在于：包括若干过滤筒，过滤筒包括两端开口的上筒体和下筒体，上筒体顶端和下筒体底端分别设有内螺纹槽和外螺纹槽，且能通过内螺纹槽和外螺纹槽配合连接若干所述的过滤筒，上筒体底端内壁和下筒体顶端内壁分别固定有上挡板和下挡板，上筒体和上挡板之间形成上过水孔，下筒体和下挡板之间形成下过水孔，上挡板和下挡板通过与上筒体同轴的销轴活动连接，且上筒体和下筒体同轴设置，上筒体底端和下筒体顶端相互贴合，且能围绕销轴旋转下筒体，使上挡板和下挡板错位或对齐，并封闭或打开上过水孔和下过水孔。
首先将若干过滤筒通过内螺纹槽和外螺纹槽配合连接，之后围绕销轴旋转最底部的过滤筒对应的下筒体，使上挡板和下挡板错位，并封闭上过水孔和下过水孔，其余过滤筒对应的上过水孔和下过水孔均为打开状态，因此污水过滤过程中，污物会聚集到最底部的上挡板和下挡板上，之后旋转次一级的过滤筒对应的下筒体，并封闭上过水孔和下过水孔，并拆卸最底部的过滤筒进行清理，因此在清理过程中不会影响正常的污水过滤。
在上述的一种易清理污水处理过滤装置中，所述的上筒体底端和下筒体顶端之间设有环形密封圈。
因此能提高过滤效果。
在上述的一种易清理污水处理过滤装置中，所述的上挡板和下挡板上分别设有安装孔，且当上挡板和下挡板对齐或错位时，能通过螺栓与安装孔配合固定上挡板和下挡板。
因此调节后可以稳定进行固定。
在上述的一种易清理污水处理过滤装置中，所述的上挡板和下挡板分别为若干扇形板。
与现有技术相比，本实用新型具有如下优点：
首先将若干过滤筒通过内螺纹槽和外螺纹槽配合连接，之后围绕销轴旋转最底部的过滤筒对应的下筒体，使上挡板和下挡板错位，并封闭上过水孔和下过水孔，其余过滤筒对应的上过水孔和下过水孔均为打开状态，因此污水过滤过程中，污物会聚集到最底部的上挡板和下挡板上，之后旋转次一级的过滤筒对应的下筒体，并封闭上过水孔和下过水孔，并拆卸最底部的过滤筒进行清理，因此在清理过程中不会影响正常的污水过滤。
