申请日2015.12.17
公开(公告)日2016.03.16
IPC分类号C02F9/14; C02F3/02
摘要
本发明公开了一种船用生活污水多级处理生化箱,包括箱体，箱体中部设有滤料，箱体中间竖直设有隔板，隔板上部固定在箱体顶部，下端和滤料底端持平，箱体下部设有曝气装置;箱体顶端设有出气口，箱体底部设有排泥口，箱体上部隔板一侧设有进水口，另一侧设有出水口。本发明公开的船用生活污水多级处理生化箱，结构简单，能够有效对船用生活污水进行深度处理。

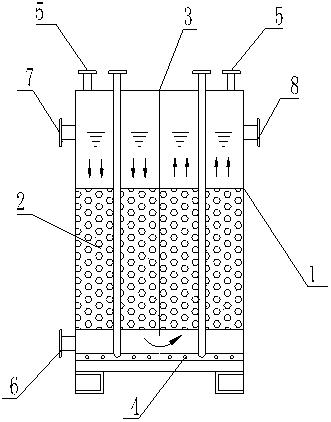

摘要附图
权利要求书
1.一种船用生活污水多级处理生化箱,其特征是，包括箱体(1)，箱体(1)中部设有滤料(2)，箱体(1)中间竖直设有隔板(3)，隔板(3)上部固定在箱体(1)顶部，下端和滤料(2)底端持平，箱体(1)下部设有曝气装置(4);箱体(1)顶端设有出气口(5)，箱体(1)底部设有排泥口(6)，箱体(1)上部隔板(3)一侧设有进水口(7)，另一侧设有出水口(8)。
2.根据权利要求1所述的一种船用生活污水多级处理生化箱,其特征是，所述滤料(2)为球形生物填料。
说明书
一种船用生活污水多级处理生化箱
技术领域
本发明涉及一种船用污水二次处理设备，特别是一种船用生活污水多级处理生化箱。
背景技术
随着经济的快速发展及城市化进程的加快，作为沿岸污染排放的受纳水体，内河所承受的环境压力也在不断加剧，即所谓的点源与面源污染问题。
与此同时，内河中航运船舶这一流动污染源所造成的水环境影响却往往被人们忽略。
其中未经处理直接排放的船舶生活污水对内河水质，尤其是特殊保护水域的污染已相当严重，不容忽视。
据统计，我国目前共登记船舶34.5万艘，其中河船32.9万艘，如何防治因航运经济发展带来的船舶生活污水污染，实现内河航运与水环境保护的协调持续发展，是值得关注的课题。
生活污水的定义
按《内河船舶法定检验技术规则》(2008年修改通报)的定义，生活污水系指：任何形式排放的粪便水、从医务室(药房、病房等)排出的污水、装有活的动物处所的排出物、混有上述排出物的其他废水。但是，随着人们生活习惯的改变和对环保要求的增强，现在生活污水的范畴不单为上述污水，还包括厨房排水及洗涤用水。现行说法，把法规所指的生活污水定义为“黑水”，把厨房排水和洗涤用水定义为“灰水”，它们均为生活污水。
生活污水对环境的影响
以卫生间排水为主的“黑水”含有粪便，而粪便中含大量氮、磷、硫，过多的营养物质进入天然水体，会促使藻类等绿色植物大量繁殖，在流动缓慢的水域聚集而形成大片的水华(在湖泊、水库)或赤潮(在海洋)。而藻类的死亡和腐化又会引起水中溶解氧的大量减少，使水质恶化、鱼类等水生物死亡。另外，粪便污水中还含有纤维素、淀粉、糖类、脂肪、蛋白质、尿素等在厌氧性细菌作用下易产生恶臭的物质，也会严重污染内河水域。“灰水”中含有的洗衣粉、洗洁精等也多含有磷酸盐，会使河中的藻类大量繁殖，减少水中氧气，使其它生物窒息。另外，我国的饮食习惯，决定了厨房污水水量大、油脂多、粘度高、残渣多、含有多种有机物和无机盐分，也会对内河水域造成一定的污染。
发明内容
发明目的：针对现有技术的不足，本发明公开了一种能对船用生活污水进行有效二次过滤的生化箱。
技术方案：本发明公开了一种船用生活污水多级处理生化箱,包括箱体，箱体中部设有滤料，箱体中间竖直设有隔板，隔板上部固定在箱体顶部，下端和滤料底端持平，箱体下部设有曝气装置;箱体顶端设有出气口，箱体底部设有排泥口，箱体上部隔板一侧设有进水口，另一侧设有出水口。
其中，所述滤料为球形生物填料。
设备使用时，将预处理水通过进水口排入，经过滤料过滤后通过曝气系统曝气，再转到箱体另一侧经过滤料进行二次过滤，由排水口排出进入下级处理设备，污泥有排泥口收集后排出进行统一处理，废气由排气口排出。
有益效果：本发明公开的船用生活污水多级处理生化箱，结构简单，能够有效对船用生活污水进行深度处理。
