申请日2016.01.06
公开(公告)日2016.06.22
IPC分类号C02F9/12
摘要
本实用新型涉及一种新型污水处理分流装置。其技术方案是：污水处理池通过隔板分隔为左处理室和右处理室，在左处理室的左侧壁上部设有污水进水管道，在左处理室内由上至下依次设有不锈钢网框和双层滤网，在右处理室内由上至下依次设有活性炭过滤层和阳离子树脂交换过滤层，在右处理室顶端设有紫外线发生器和加药口，管体的末端设有出液口，管体的入口端设有旋流器，管体的中间为缩管，缩管的尾部为导流管，导流管与出液口之间设有挡砂板。本实用新型的有益效果是：在污水进水管道内设有旋流器和挡砂板，对进入处理池的污水进行第一步的过滤，提高进入污水的质量，减少杂质，提高污水处理的效率。
权利要求书

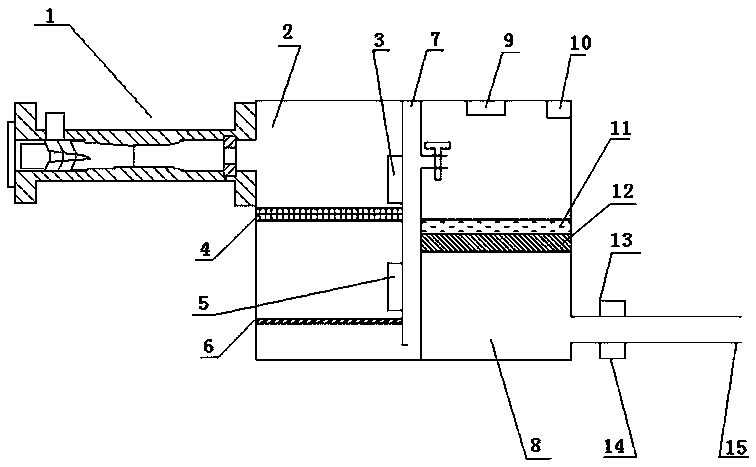

1.一种新型污水处理分流装置，其特征是：包括污水进水管道(1)、污水处理池和排水管道(15)，污水处理池中部设有隔板(7)，污水处理池通过隔板(7)分隔为左处理室(2)和右处理室(8)，在左处理室(2)的左侧壁上部设有污水进水管道(1)，在左处理室(2)内由上至下依次设有不锈钢网框(4)和双层滤网(6)，在处理室(2)右侧侧壁上安装有第一磁铁(3)和第二磁铁(5)，在右处理室(8)右侧壁的下部设有排水管道(15)，在排水管道(15)的上部设有第三磁铁(13)，在排水管道(15)的下部设有第四磁铁(14)，在右处理室(8)内由上至下依次设有活性炭过滤层(11)和阳离子树脂交换过滤层(12)，在右处理室(8)顶端设有紫外线发生器(9)和加药口(10)，所述的污水进水管道(1)包括管体(1.1)、旋流器(1.2)、入液口(1.3)、出液口(1.4)、缩管(1.5)、导流管(1.6)、挡砂板(1.7)，管体(1.1)的末端设有出液口(1.4)，管体(1.1)的入口端设有旋流器(1.2)，管体(1.1)的中间为缩管(1.5)，缩管(1.5)的尾部为导流管(1.6)，导流管(1.6)与出液口(1.4)之间设有挡砂板(1.7)。
2.根据权利要求1所述的一种新型污水处理分流装置，其特征是：隔板(7)为内部中空的腔体结构，缩管(1.5)的直径小于管体(1.1)两端的直径，导流管(1.6)的直径大于缩管(1.5)的直径。
说明书
一种新型污水处理分流装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种新型污水处理分流装置。
背景技术
随着城市化的快速发展，越来越多的污染物质被释放到水体环境中，因此就需要采用各种污水处理设备来对污水进行处理，以防止直接排放污水而造成环境的污染。但对于目前的污水处理设备来说，污水进水管道直接将污水放入处理池，其处理污水的效率较低，并且处理效果不够理想，也无法实现对工业用水的循环再利用。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种新型污水处理分流装置，污水进水管道可以对进入的污水进行过滤，提高处理污水的效率。
其技术方案是：包括污水进水管道、污水处理池和排水管道，污水处理池中部设有隔板，污水处理池通过隔板分隔为左处理室和右处理室，在左处理室的左侧壁上部设有污水进水管道，在左处理室内由上至下依次设有不锈钢网框和双层滤网，在处理室右侧侧壁上安装有第一磁铁和第二磁铁，在右处理室右侧壁的下部设有排水管道，在排水管道的上部设有第三磁铁，在排水管道的下部设有第四磁铁，在右处理室内由上至下依次设有活性炭过滤层和阳离子树脂交换过滤层，在右处理室顶端设有紫外线发生器和加药口，所述的污水进水管道包括管体、旋流器、入液口、出液口、缩管、导流管、挡砂板，管体的末端设有出液口，管体的入口端设有旋流器，管体的中间为缩管，缩管的尾部为导流管，导流管与出液口之间设有挡砂板。
上述的隔板为内部中空的腔体结构，缩管的直径小于管体两端的直径，导流管的直径大于缩管的直径。
本实用新型的有益效果是：在污水进水管道内设有旋流器和挡砂板，对进入处理池的污水进行第一步的过滤，旋流后的污水经过缩管，缩管直径变小，污水流速降低，污水经过导流管，导流管上的栅板减缓流速，挡砂板将沉降后的沙粒过滤，提高进入污水的质量，减少杂质，提高污水处理的效率。
