申请日2015.12.16
公开(公告)日2016.02.24
IPC分类号C02F3/10; C02F3/30
摘要
本发明公开了一种橡胶废水处理的中间池填料，包括：填料本体，填料本体两端分别设置了填料本体端头A和填料本体端头B，所述的填料本体端头A和填料本体端头B采用聚四氟乙烯材料制作，在所述的填料本体端头A和填料本体端头B之间连接设置了填料本体侧壁挡板，所述的填料本体侧壁挡板采用炭纤维材料制作，本发明一种橡胶废水处理的中间池填料，使得橡胶废水处理的效率提高2-3倍，出水水质稳定可靠，使得污水处理费用成本降低。

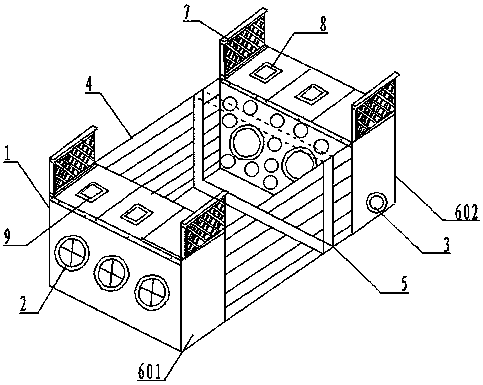

摘要附图
权利要求书
1.一种橡胶废水处理的中间池填料，其特征在于，包括：填料本体，所述的填料本体采用长方体结构形式，填料本体两端分别设置了填料本体端头A和填料本体端头B，所述的填料本体端头A和填料本体端头B采用聚四氟乙烯材料制作，同时，在该填料本体端头A和填料本体端头B中加入PPL，在所述的填料本体端头A和填料本体端头B之间连接设置了填料本体侧壁挡板，所述的填料本体侧壁挡板采用炭纤维材料制作，在填料本体端头A上设置了进水口，所述的进水口内设置了十字结构的弧形舌片，在料本体端头B下端设置了污泥出口，在填料本体侧壁挡板中间位置设置了横向的微生物布膜板，微生物布膜板为弹性填料体，在所述的填料本体底部填充有石英砂、沸石滤料，在所述的填料本体端头A上设置了PAM药剂加入口，在所述的填料本体端头B上设置了活性炭颗粒加入口，在填料本体端头A和填料本体端头B上设置了4个竖直格栅。
2.根据权利要求1所述的一种橡胶废水处理的中间池填料，其特征在于，填料本体端头A的进水口数量在3到6个之间。
3.根据权利要求1所述的一种橡胶废水处理的中间池填料，其特征在于，在所述的竖直格栅上连接设置了拉绳结构。
说明书
一种橡胶废水处理的中间池填料
技术领域
本发明涉及废水处理填料领域，特别是涉及一种橡胶废水处理的中间池填料。
背景技术
橡胶在生产过程中所排放的废水，包括氨、氮、CODcr、BOD5等有机物废水，污水主要来源是橡胶生产过程中排放的废水，废水中含有有机物和无机化合物，并含有部分有毒有害物质，橡胶废水不能直接排入江河湖泊，必须经过严格处理，达到国家标准后，才能排放到江河中，
现有橡胶厂生产的规模年产10000吨计算，每生产1吨橡胶所排放的废水在17吨左右计算，年排放废水在170000吨，以生产期9个计算，每月所排放的废为1800吨,则每天所排放废水约为630吨左右,现每天24小时运行，处理量为27吨/小时，为此，废水处理量大，为了提高橡胶废水处理的效率，在所述的橡胶废水中设置了中间池填料，使得药液和废水接触面积大，处理效果明显。
发明内容
本发明主要解决的技术问题是提供一种橡胶废水处理的中间池填料，能够使得橡胶污水处理更加彻底，在橡胶废水处理的中间池填料使用中，把填料置于中间反应池内，好氧菌附着在填料内，将废水中的NH3—N氧化为NO3--N，并且中和产生的H+，并且微生物与悬浮活性污泥接触，水中的有机物被活性污泥吸附、氧化分解并部分转达化为新的微生物菌胶团，废水得到净化，而且，中间水池的厌氧菌能够分解去除污水中的氨氮、CODcr、BOD及降解污水中有机含磷量。
所述的一种橡胶废水处理的中间池填料，包括：填料本体，所述的填料本体采用长方体结构形式，填料本体两端分别设置了填料本体端头A和填料本体端头B，所述的填料本体端头A和填料本体端头B采用聚四氟乙烯材料制作，聚四氟乙烯俗称PFA树脂，是比较新的可熔融加工的氟塑料，PFA的熔点高，密度为2.13克/立方厘米到2.16克/立方厘米，PFA耐热、耐寒、化学稳定性、机械性、绝缘性、自润滑性、耐折性、耐开裂性优异，同时，在该填料本体端头A和填料本体端头B中加入PPL，PPL为对位聚苯酚，是冶金、化工等行业中较为理想的耐磨、密封材料，使用寿命高，耐高温，同时，对位聚苯热稳定性好，耐腐蚀性，自润滑性能优于二硫化钼和石墨，PPL的分子链、由于很大的刚性和规整性，使它呈不熔不溶性，自身加工成型困难，需填充其他材料共混使用。
在所述的填料本体端头A和填料本体端头B之间连接设置了填料本体侧壁挡板，所述的填料本体侧壁挡板采用炭纤维材料制作，有利于微生物的生长，在填料本体侧板挡板内污水和药液充分接触，使得橡胶废水处理效率大大提高。
在所述的填料本体端头A上设置了进水口，所述的进水口内设置了十字结构的弧形舌片，每个弧形舌片的形状和高度完全相同，所述的污水从弧形舌片之间进入。一种优选技术方案，所述的填料本体端头A的进水口数量在3到6个之间，进水均匀。
同时，在所述的填料本体端头B下端设置了污泥出口，经过化学反应后剩余的污泥从污泥出口排出。
在填料本体侧壁挡板中间位置设置了横向的微生物布膜板，微生物布膜板为弹性填料体，有利于增殖缓慢的微生物生长，可以提高系统的硝化能力，同时有利于提高难降解大分子有机物的处理效率和促使其彻底的分解。
在所述的填料本体底部填充有石英砂、沸石滤料，进一步提高废水中的氨氮，促进废水中氨度低于排放标准。
在所述的填料本体端头A上设置了PAM药剂加入口，在所述的填料本体端头B上设置了活性炭颗粒加入口，使得药液保持一定的量，促进废水的彻底净化。
在填料本体端头A和填料本体端头B上设置了4个竖直格栅，一种优选技术方案，在所述的竖直格栅上连接设置了拉绳结构，便于填料在废水池中放入工作和拉出清洗的方便。
本发明的有益效果是：本发明一种橡胶废水处理的中间池填料，使得橡胶废水处理的效率提高2-3倍，出水水质稳定可靠，使得污水处理费用成本降低，处理后的有毒有害物质处理后能够达到排放标准，同时，填料本身材化学料性质稳定，装入或者拆卸填料在污水池内方便。
