申请日2015.11.30
公开(公告)日2016.07.06
IPC分类号C02F1/00
摘要
本实用新型公开了一种矿山用废水集液池，属于矿山机械领域。本实用新型的矿山用废水集液池，包括池体，所述池体内从上之下依次布置有上栅板、中栅板和下栅板;所述上栅板布满整个池体的上部;所述中栅板分为左栅板和右栅板，左栅板和右栅板设于池体中部靠近侧壁布置，其中左栅板和右栅板之间存在一定间隔;所述下栅板位于池体的下部，且置于左栅板和右栅板之间间隔的下方。本实用新型的矿山用废水集液池，用于在矿山废水在进入废水处理系统之前，预先将其中的杂物或者渣质去除，避免杂物进入到后续的处理系统中形成堵塞的问题，其结构简单，操作简便，使用便捷，适用范围广，适合推广应用。
权利要求书

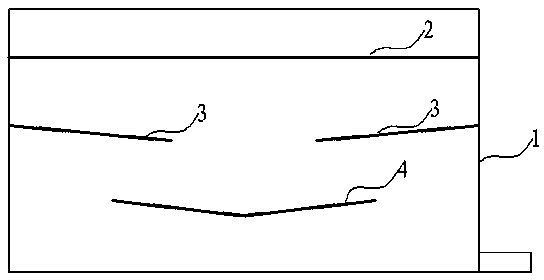

1.矿山用废水集液池，其特征在于：它包括池体(1)，所述池体(1)内从上之下依次布置有上栅板(2)、中栅板(3)和下栅板(4);所述上栅板(2)布满整个池体(1)的上部;所述中栅板(3)分为左栅板和右栅板，左栅板和右栅板设于池体(1)中部靠近侧壁布置，其中左栅板和右栅板之间存在一定间隔;所述下栅板(4)位于池体(1)的下部，且置于左栅板和右栅板之间间隔的下方。
2.如权利要求1所述的矿山用废水集液池，其特征在于：所述上栅板(2)、中栅板(3)和下栅板(4)均由若干栅条排列而成，任意两栅条之间形成有一定间隔;其中上栅板(2)与中栅板(3)上的栅条分别倾斜布置，且上栅板(2)与中栅板(3)上的栅条之间相互交错布置，所述上栅板(2)上的栅条间隔A大于中栅板(3)上的栅条间隔B;所述中栅板(3)上的栅条间隔B大于下栅板(4)上的栅条间隔C。
3.如权利要求1或2所述的矿山用废水集液池，其特征在于：所述左栅板和右栅板的一边均活动连接于池体(1)侧壁上可相对翻转，使所述左栅板和右栅板均可相对于水平面倾斜15-18°布置，所述中栅板(3)上的栅条间隔B从边部向中间组件减小。
4.如权利要求3所述的矿山用废水集液池，其特征在于：所述下栅板(4)位于左栅板和右栅板之间间隔的下方，所述下栅板(4)呈中间低两边高的结构，所述下栅板(4)的中间分别向两边倾斜15°至23°布置;所述下栅板(4)上的栅条横向布置。
5.如权利要求4所述的矿山用废水集液池，其特征在于：所述下栅板(4)的中部固定于支架上，所述支架连接于提升机构上，使所述下栅板(4)可在竖直方向上移动。
说明书
矿山用废水集液池
技术领域
本实用新型涉及矿山机械领域，特别是一种矿山用废水集液池。
背景技术
目前，在矿山的开采过程中，需要对矿物进行清洗等操作，必然会导致产生大量的废水，若废水直接排放则会对环境造成严重污染，因此就需要在废水排放前，对废水进行处理使排水达标，避免对环境造成污染。随着国家对排污要求的越来越重视，对于排污要求越来越高，现有的废水处理设备已经无法满足要求。
实用新型内容
本实用新型的发明目的在于：针对上述存在的问题，提供一种矿山用废水集液池，用于在矿山废水在进入废水处理系统之前，预先将其中的杂物或者渣质去除，避免杂物进入到后续的处理系统中形成堵塞的问题，其结构简单，操作简便，使用便捷，适用范围广，适合推广应用。
本实用新型采用的技术方案如下：
本实用新型的矿山用废水集液池，包括池体，所述池体内从上之下依次布置有上栅板、中栅板和下栅板;所述上栅板布满整个池体的上部;所述中栅板分为左栅板和右栅板，左栅板和右栅板设于池体中部靠近侧壁布置，其中左栅板和右栅板之间存在一定间隔;所述下栅板位于池体的下部，且置于左栅板和右栅板之间间隔的下方。通过三层栅板进行栅除，可有效地将废水中的废石、杂物、渣质等进行清除，在矿山废水在进入废水处理系统之前，预先将其中的杂物或者渣质去除，避免杂物进入到后续的处理系统中形成堵塞的问题，其结构简单，操作简便，使用便捷，适用范围广，适合推广应用。
本实用新型的矿山用废水集液池，所述上栅板、中栅板和下栅板均由若干栅条排列而成，任意两栅条之间形成有一定间隔;其中上栅板与中栅板上的栅条分别倾斜布置，且上栅板与中栅板上的栅条之间相互交错布置，所述上栅板上的栅条间隔A大于中栅板上的栅条间隔B;所述中栅板上的栅条间隔B大于下栅板上的栅条间隔C;使去除杂物的效果更佳，更利于分层栅除。
本实用新型的矿山用废水集液池，所述左栅板和右栅板的一边均活动连接于池体侧壁上可相对翻转，使所述左栅板和右栅板均可相对于水平面倾斜15-18°布置，所述中栅板上的栅条间隔B从边部向中间组件减小;可对边部的杂物进行栅除，且倾斜布置的栅板，可将杂物集中在下栅板中进行集中堆放;而要取出下栅板时，需要将左栅板和右栅翻转让出空间，便于下栅板的取出。
本实用新型的矿山用废水集液池，所述下栅板位于左栅板和右栅板之间间隔的下方，所述下栅板呈中间低两边高的结构，所述下栅板的中间分别向两边倾斜15°至23°布置;所述下栅板上的栅条横向布置;使杂物落入到下栅板中时，便于对其进行收集，并集中于下栅板的中部，便于进行集中清理和排出。
本实用新型的矿山用废水集液池，所述下栅板的中部固定于支架上，所述支架连接于提升机构上，使所述下栅板可在竖直方向上移动;可将下栅板提升取出进行清洗和去掉渣物。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型的矿山用废水集液池，用于在矿山废水在进入废水处理系统之前，预先将其中的杂物或者渣质去除，避免杂物进入到后续的处理系统中形成堵塞的问题，其结构简单，操作简便，使用便捷，适用范围广，适合推广应用。
