申请日2015.12.15
公开(公告)日2016.05.11
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型公开了一种皂素废水处理装置，包括进水槽、进水计量泵、提升泵、厌氧反应器、集气装置、去氯槽、沉淀槽、生物降解槽及出水槽;所述进水槽的一侧开设有用于输入皂素废水的进水口，进水槽一侧连接有进水计量泵，进水计量泵的一侧连接有提升泵;所述去氯槽与提升泵相连接，去氯槽内部填充有阴离子树脂;所述厌氧反应器与去氯槽相连接，厌氧反应器的顶部安装有水封槽，厌氧反应器的一侧设有温控继电器，厌氧反应器内部设有三层洁净的粉碎贝壳填料，集气装置与厌氧反应器连接。本实用新型结构新颖，设计科学合理，将多种处理方式结合到一个装置上，提高工作效率，缩短处理时间，且可有效地去除皂素废水中的污染物。

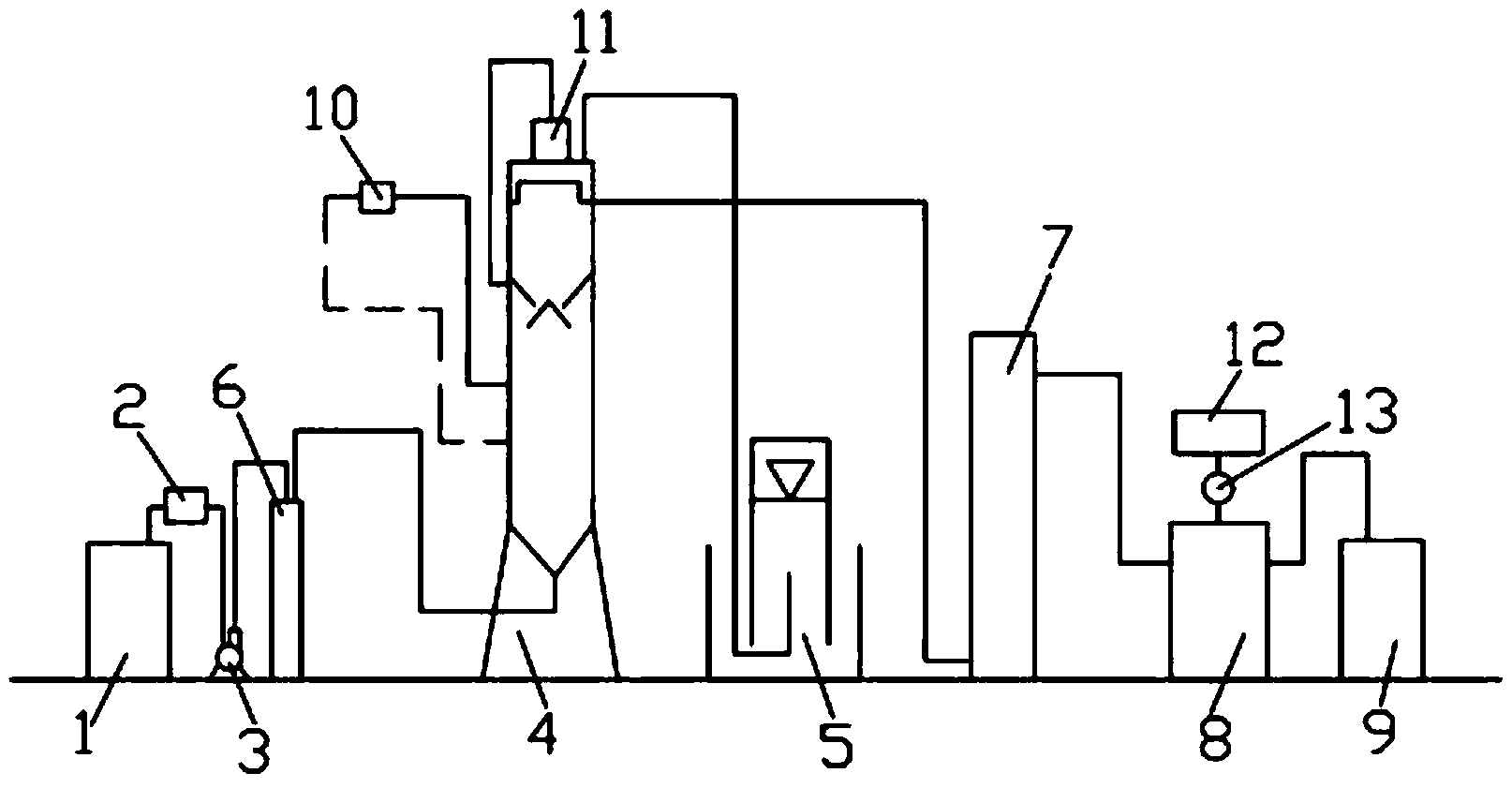

摘要附图
权利要求书
1.一种皂素废水处理装置，包括进水槽、进水计量泵、提升泵、厌氧反应器、集气装置、去氯槽、沉淀槽、生物降解槽及出水槽;其特征在于：所述进水槽的一侧开设有用于输入皂素废水的进水口，进水槽一侧连接有进水计量泵，进水计量泵的一侧连接有提升泵;所述去氯槽与提升泵相连接，去氯槽内部填充有阴离子树脂;所述厌氧反应器与去氯槽相连接，厌氧反应器的顶部安装有水封槽，厌氧反应器的一侧设有温控继电器，厌氧反应器内部设有三层洁净的粉碎贝壳填料，集气装置与厌氧反应器连接;所述沉淀槽与厌氧反应器连接，沉淀槽内部填充有中和剂;所述生物降解槽与沉淀槽连接，生物降解槽的顶部安装有加药箱，加药箱内部填充有EM菌，加药箱与生物降解槽之间设有流量控制阀;所述出水槽与生物降解槽连接，出水槽上开设有出水口。
2.根据权利要求1所述的一种皂素废水处理装置，其特征在于：所述贝壳填料底层的粒径1.5-2cm，贝壳填料中层的粒径0.8-1cm，贝壳填料上层的粒径0.3-0.5cm。
3.根据权利要求1所述的一种皂素废水处理装置，其特征在于：所述EM菌为光合细菌和孢牙杆菌的混合物。
4.根据权利要求1所述的一种皂素废水处理装置，其特征在于：所述厌氧反应器的工作温度为35℃-400℃。
5.根据权利要求1所述的一种皂素废水处理装置，其特征在于：所述中和剂为生石灰。
说明书
一种皂素废水处理装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种皂素废水处理装置，属于制药车间除尘设备技术领域。
背景技术
生产皂素的过程中，工业废水给环境造成的污染非常严重。据统计，每生产1吨皂素，需要鲜黄姜130-180吨，35%的工业盐酸15-20吨，10%氢氧化钠1吨，汽油6吨，生产1吨皂素所产生的废水高达500-1000吨。皂素废水的主要污染物是还原性糖、可溶性淀粉、蛋白质和少量单宁、糠醛类物质，因此皂素废水属于高难度难降解工业废水，处理难度较大，很难彻底有效治理。在现有的技术中，皂素废水处理装置功能比较单一，不能彻底的处理皂素废水，具有一定的局限性。
实用新型内容
本实用新型目的在于提供一种皂素废水处理装置，将多种处理方式结合到一个装置上，以解决现有技术中导致的上述缺陷。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种皂素废水处理装置，包括进水槽、进水计量泵、提升泵、厌氧反应器、集气装置、去氯槽、沉淀槽、生物降解槽及出水槽;所述进水槽的一侧开设有用于输入皂素废水的进水口，进水槽一侧连接有进水计量泵，进水计量泵的一侧连接有提升泵;所述去氯槽与提升泵相连接，去氯槽内部填充有阴离子树脂;所述厌氧反应器与去氯槽相连接，厌氧反应器的顶部安装有水封槽，厌氧反应器的一侧设有温控继电器，厌氧反应器内部设有三层洁净的粉碎贝壳填料，集气装置与厌氧反应器连接;所述沉淀槽与厌氧反应器连接，沉淀槽内部填充有中和剂;所述生物降解槽与沉淀槽连接，生物降解槽的顶部安装有加药 箱，加药箱内部填充有EM菌，加药箱与生物降解槽之间设有流量控制阀;所述出水槽与生物降解槽连接，出水槽上开设有出水口。
作为本实用新型的一种优选技术方案，所述贝壳填料底层的粒径1.5-2cm，贝壳填料中层的粒径0.8-1cm，贝壳填料上层的粒径0.3-0.5cm。
作为本实用新型的一种优选技术方案，所述EM菌为光合细菌和孢牙杆菌的混合物。
作为本实用新型的一种优选技术方案，所述厌氧反应器的工作温度为35℃-400℃。
作为本实用新型的一种优选技术方案，所述中和剂为生石灰。
有益效果：与传统技术相比，本实用新型的一种皂素废水处理装置结构新颖，设计科学合理，将多种处理方式结合到一个装置上，提高工作效率，缩短处理时间，且可有效地去除皂素废水中的污染物。
