申请日2015.12.15
公开(公告)日2016.05.18
IPC分类号B05B1/00; B05B15/02
摘要
本实用新型公开了污水灌溉防堵塞喷头，包括摇臂喷头、壳体，所述摇臂喷头连接摇臂喷头连接套，所述摇臂喷头连接套连接一壳体连接件，所述壳体连接件连接所述壳体，且两者之间存有空间，所述空间内安装有粉碎装置，所述粉碎装置包括螺旋叶轮、底座、圆形凸台、固定轴，本实用新型优点在于：底座、固定轴、圆形凸台一体成型，减少加工工序;节约时间和成本;螺旋叶轮安装精度高;螺旋叶轮在水流冲击下作旋转运动切割水中上述大颗粒物质，使其变成更加细碎的颗粒避免喷头堵塞及喷头管道磨损，保护喷头使用性能和寿命。

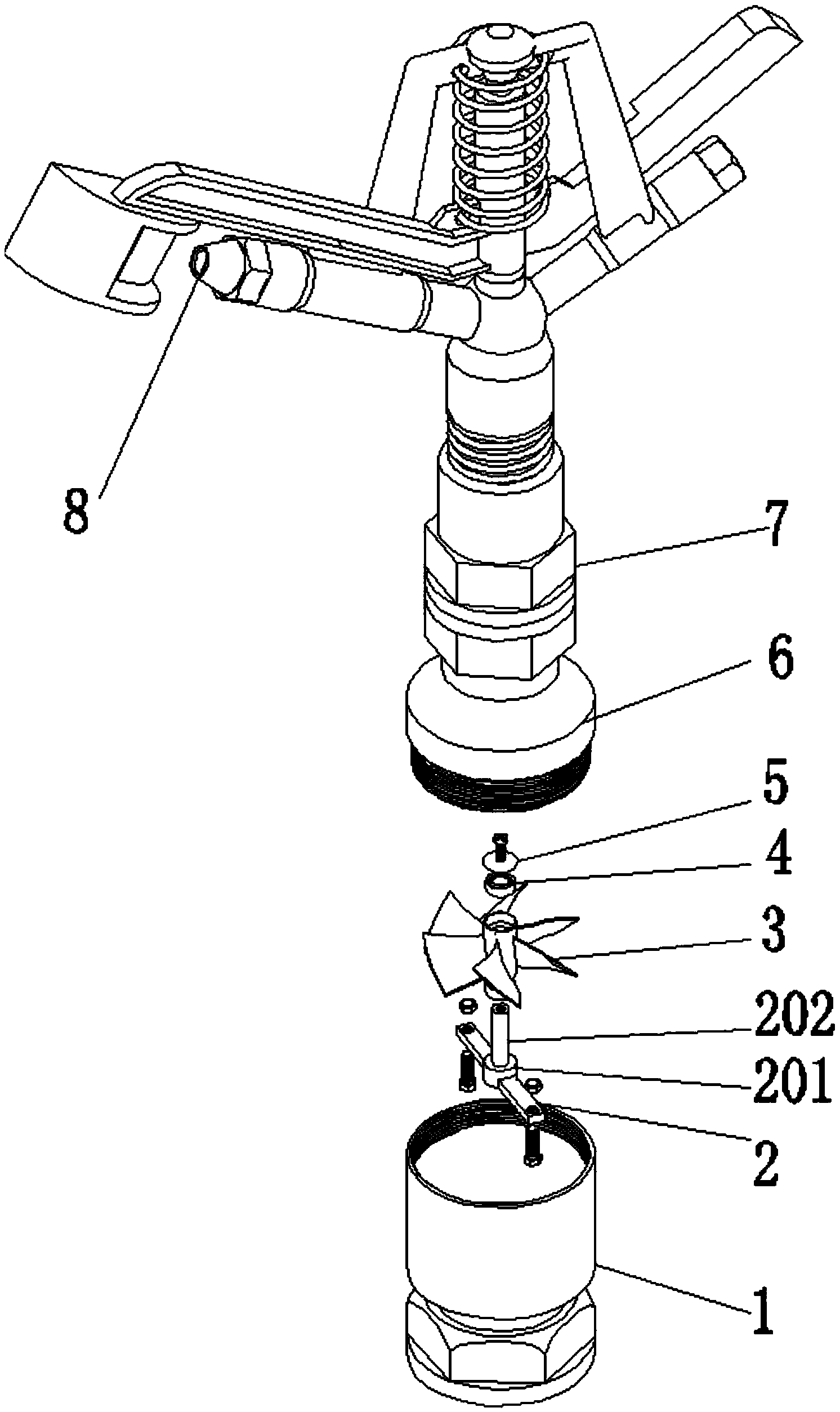

摘要附图
权利要求书
1.污水灌溉防堵塞喷头，其特征在于：
包括摇臂喷头、壳体，所述摇臂喷头连接摇臂喷头连接套，所述摇臂喷头连接套连接一壳体连接件，所述壳体连接件连接所述壳体，且两者之间存有空间，所述空间内安装有粉碎装置，所述粉碎装置包括螺旋叶轮及其固定机构。
2.根据权利要求1所述的污水灌溉防堵塞喷头，其特征在于：
所述壳体连接件下端外侧设有第一螺纹，所述壳体上端内侧设有与第一螺纹匹配的第二螺纹，即所述壳体连接件和所述壳体通过第一螺纹和第二螺纹实现螺纹连接。
3.根据权利要求1所述的污水灌溉防堵塞喷头，其特征在于：
所述固定机构包括底座，所述底座两端设有螺纹安装孔，所述底座通过所述螺纹安装孔和安装螺钉固定在所述壳体上。
4.根据权利要求3所述的污水灌溉防堵塞喷头，其特征在于：
所述底座上部设有圆形凸台，所述圆形凸台上设有固定轴，所述底座、圆形凸台、固定轴为一体成型结构。
5.根据权利要求4所述的污水灌溉防堵塞喷头，其特征在于：
所述螺旋叶轮包括螺旋叶片及其中部的安装孔，所述螺旋叶轮通过所述安装孔套接在所述固定轴上。
6.根据权利要求5所述的污水灌溉防堵塞喷头，其特征在于：
所述螺旋叶轮安装孔顶部通过螺钉连接一端盖。
7.根据权利要求5所述的污水灌溉防堵塞喷头，其特征在于：
所述安装孔的两端均设有沉头孔。
8.根据权利要求7所述的污水灌溉防堵塞喷头，其特征在于：
所述安装孔的两端与所述固定轴之间设有轴承，所述轴承位于所述沉头孔内。
9.根据权利要求1所述的污水灌溉防堵塞喷头，其特征在于：
所述摇臂喷头的主喷嘴出口向外扩张。
说明书
污水灌溉防堵塞喷头
技术领域
本实用新型涉及农田水利灌溉技术领域，具体涉及一种污水灌溉用的喷头。
背景技术
水资源短缺是中国农业灌溉面临的重大问题，因此人们提出实行污水灌溉措施。将适当处理后的各类污水灌溉农田、草地园林等污水资源化的工程措施是目前解决中国农业灌溉水资源短缺问题切实可行的方法，是实施中国水资源可持续发展的重要举措。合理的污水灌溉既有利于农业发展，亦可减轻大量污水对环境的污染，缓解水资源危机，提高土壤肥力，增大农作物产量。
然而，经过氧化塘、氧化沟等二级处理的污水中仍含有大量的较为大颗的泥沙颗粒、黏土粒、细菌团和各种化学絮凝物等，若经过更高级别的污水处理，则需提高污水处理的级数，增大工艺的复杂程度，增大污水处理的成本;若不经过处理直接运用喷灌系统灌溉农田会严重影响喷头的使用性能，极易堵塞灌溉喷头，加剧喷头磨损影响喷头使用寿命。
因此，设计一种适用于污水灌溉的喷头是必要的。
实用新型内容
本实用新型的目的在于提供污水灌溉防堵塞喷头，以解决现有喷头技术中无法适应污水中存在大颗粒容易堵塞从而影响使用性能甚至使用寿命的问题。
为了达到上述目的本实用新型采用如下技术方案：
污水灌溉防堵塞喷头，包括摇臂喷头、壳体，所述摇臂喷头连接摇臂喷头连接套，所述摇臂喷头连接套连接一壳体连接件，所述壳体连接件连接所述壳体，且两者之间存有空间，所述空间内安装有粉碎装置，所述粉碎装置包括螺旋叶轮及其固定机构。
优选地，所述壳体连接件下端外侧设有第一螺纹，所述壳体上端内侧设有与第一螺纹匹配的第二螺纹，即所述壳体连接件和所述壳体通过第一螺纹和第二螺纹实现螺纹连接。
优选地，所述固定机构包括底座，所述底座两端设有螺纹安装孔，所述底座通过所述螺纹安装孔和安装螺钉固定在所述壳体上。
优选地，所述底座上部设有圆形凸台，所述圆形凸台上设有固定轴，所述底座、圆形凸台、固定轴为一体成型结构。
优选地，所述螺旋叶轮包括螺旋叶片及其中部的安装孔，所述螺旋叶轮通过所述安装孔套接在所述固定轴上。
优选地，所述螺旋叶轮安装孔顶部通过螺钉连接一端盖。
优选地，所述安装孔的两端均设有沉头孔。
优选地，所述安装孔的两端与所述固定轴之间设有轴承，所述轴承位于所述沉头孔内。
优选地，所述摇臂喷头的主喷嘴出口向外扩张。
本实用新型的优点在于：
1、底座、固定轴、圆形凸台一体成型，减少加工工序;节约时间和成本;
2、螺旋叶轮安装精度高;
3、螺旋叶轮在水流冲击下作旋转运动切割水中上述大颗粒物质，使其变成更加细碎的颗粒避免喷头堵塞及喷头管道磨损，保护喷头使用性能和寿命。
