申请日2016.01.04
公开(公告)日2016.06.08
IPC分类号C02F11/12; C02F1/10
摘要
一种污水处理用污泥浓缩装置，涉及污水处理设备技术领域，特别涉及一种污水处理用污泥浓缩装置，包括热风部分、气管(6)、工作部，其特征在于，热风部分包括机体(1)、气道(2)、电热丝(3)、风机(4)、电控箱I(5)，所述的机体(1)，其内部设置气道(2)，且气道(2)周围设置有电热丝(3)，所述的机体(1)，其底部设置电控箱I(5)，所述的机体(1)，其内部的气道(2)下部设置风机(4)，且风机(4)的出风口与气道(2)对应连接，工作部包括机壳(7)、动力机构、进料口(10)、出料口(11)、电控箱II(12)、进气口(13)、主轴(14)、叶片(15)、锥形锅(16)。
权利要求书
1.一种污水处理用污泥浓缩装置，包括热风部分、气管(6)、工作部，其特征在于，热风部分包括机体(1)、气道(2)、电热丝(3)、风机(4)、电控箱I(5)，所述的机体(1)，其内部设置气道(2)，且气道(2)周围设置有电热丝(3)，所述的机体(1)，其底部设置电控箱I(5)，所述的机体(1)，其内部的气道(2)下部设置风机(4)，且风机(4)的出风口与气道(2)对应连接，工作部包括机壳(7)、动力机构、进料口(10)、出料口(11)、电控箱II(12)、进气口(13)、主轴(14)、叶片(15)、锥形锅(16)、环形排水管(17)、上盖(18)、出气机构(19)，所述的机壳(7)，其上部设置上盖(18)，下部设置电控箱II(12)，其一侧设置进料口(10)，另一侧设置出料口(11)，所述的上盖(18)，其上部设置动力机构、进气口(13)，所述的上盖(18)，其与所述的机壳(7)连接处设置环形排水管(17)，所述的环形排水管(17)，其内侧一圈设置进水口，其一侧设置排水口，所述的上盖(18)，其内部设置锥形锅(16)，且锥形锅(16)边缘与所述的环形排水管(17)内侧一圈的进水口相对应，所述的机壳(7)，其内部设置主轴(14)、出气机构(19)，所述的主轴(14)，其一端与所述的动力机构配合连接，另一端设置有叶片(15)，所述的出气机构(19)，其由环形分气管、出气筒、进气筒组成，所述的环形分气管，其上部设置进气筒，下部均匀分布有若干出气筒，所述的进气筒，其一端与所述的进气口(13)配合连接，所述的出气筒，其上均匀分布有若干出气孔，所述的热风部分，其顶部通过气管(6)与所述的工作部的进气口(13)配合连接。
2.根据权利要求1所述一种污水处理用污泥浓缩装置，其特征在于，所述的动力机构，其由电机(8)、减速器(9)组成。
3.根据权利要求1所述一种污水处理用污泥浓缩装置，其特征在于，所述的机壳(7)，其内壁底部具体为斜坡状。
4.根据权利要求1所述一种污水处理用污泥浓缩装置，其特征在于，所述的主轴(14)、叶片(15)、出气机构(19)，其材质均为不锈钢。
说明书
一种污水处理用污泥浓缩装置
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种污水处理用污泥浓缩装置。
背景技术
污泥浓缩是降低污泥含水率、减少污泥体积的有效方法，目前，我国污水处理浓缩阶段采用最多的污泥浓缩方式为重力浓缩(如传统重力浓缩池)和机械浓缩(如带式浓缩机)，据统计，重力浓缩在我国使用占71.5%，机械浓缩占21.4%，其他的占7.1%。传统重力浓缩，装置简单，所需动力小，处理费用低等优点，但是其浓缩效率不高(浓缩剩余污泥含固率小于4%)，速度慢;浓缩效果较差，不能有效去除污泥中的水分，污泥容易出现上浮现象(厌氧发酵，反硝化);释P、释N现象严重，重力搅拌机的搅拌栅容易腐蚀，水下轴承易出故障，占地面积大卫生条件差，需添加昂贵的絮凝剂等缺点。而带式浓缩机其维护成本高，其中辊的寿命短，且换辊的费用过高，并且带式浓缩机为非密封设备，臭气和废水容易污染环境，需添加昂贵的絮凝剂。
发明内容
本实用新型的目的在于，针对上述的问题，提供一种污水处理用污泥浓缩装置。
为了实现上述目的，本实用新型的技术方案具体如下：

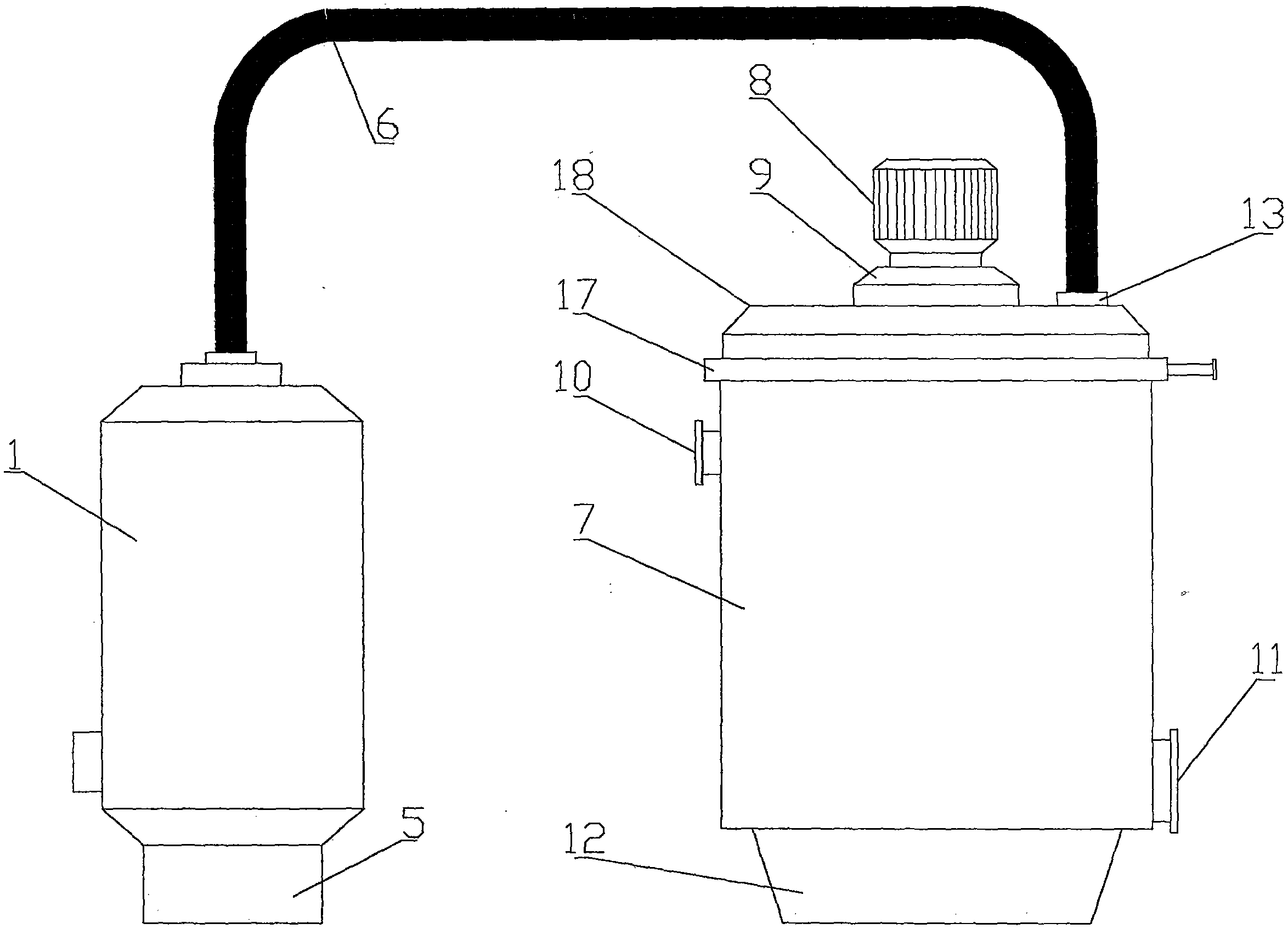

一种污水处理用污泥浓缩装置，包括热风部分、气管6、工作部，其特征在于，热风部分包括机体1、气道2、电热丝3、风机4、电控箱I5，所述的机体1，其内部设置气道2，且气道2周围设置有电热丝3，所述的机体1，其底部设置电控箱I5，所述的机体1，其内部的气道2下部设置风机4，且风机4的出风口与气道2对应连接，工作部包括机壳7、动力机构、进料口10、出料口11、电控箱II12、进气口13、主轴14、叶片15、锥形锅16、环形排水管17、上盖18、出气机构19，所述的机壳7，其上部设置上盖18，下部设置电控箱II12，其一侧设置进料口10，另一侧设置出料口11，所述的上盖18，其上部设置动力机构、进气口13，所述的上盖18，其与所述的机壳7连接处设置环形排水管17，所述的环形排水管17，其内侧一圈设置进水口，其一侧设置排水口，所述的上盖18，其内部设置锥形锅16，且锥形锅16边缘与所述的环形排水管17内侧一圈的进水口相对应，所述的机壳7，其内部设置主轴14、出气机构19，所述的主轴14，其一端与所述的动力机构配合连接，另一端设置有叶片15，所述的出气机构19，其由环形分气管、出气筒、进气筒组成，所述的环形分气管，其上部设置进气筒，下部均匀分布有若干出气筒，所述的进气筒，其一端与所述的进气口13配合连接，所述的出气筒，其上均匀分布有若干出气孔，所述的热风部分，其顶部通过气管6与所述的工作部的进气口13配合连接。
所述一种污水处理用污泥浓缩装置，其特征在于，所述的动力机构，其由电机8、减速器9组成。
所述一种污水处理用污泥浓缩装置，其特征在于，所述的机壳7，其内壁底部具体为斜坡状。
所述一种污水处理用污泥浓缩装置，其特征在于，所述的主轴14、叶片15、出气机构19，其材质均为不锈钢。
本实用新型的有益效果是，结构简单，设计新颖，实用可靠，操作简单方便，省时省力，设备拆解方便，维护费用低，能够有效降低废水污泥的含水量，设备整体密闭，污水异味不会弥散在周围环境，由于热风部分的设计，有源源不断的空气注入污水中，不会产生厌氧发酵，避免了上浮现象，主轴14、叶片15、出气机构19的不锈钢材质，能够有效防止由于长时间与污水接触发生腐蚀生锈现象，经过多次重复试验，本装置浓缩后的污泥含水率为92%，其工作效率明显高于同类产品。
