申请日2015.12.14
公开(公告)日2016.05.04
IPC分类号B29C47/88; F26B21/00
摘要
本实用新型提供了一种塑料线水处理装置，旨在解决现有的水槽水位不易控制的问题。水槽的槽体被隔板分为工作槽和溢水槽;当工作槽内的水位超过隔板高度时，水会漫过隔板流进溢水槽内，然后通过溢水管排出，水位得到有效控制。风干装置包括相对水平面倾斜设置的U型槽，当塑料线从水槽中出来后会经过U型槽上方，塑料线带出来的水会滴在U型槽内，然后通过U型槽流回水槽中，从而实现了水的回收利用，可以避免了水滴在地面上。风机设置在U型槽的上方，风机的出风口朝向塑料线，可以将塑料线上的水分吹落，加速塑料线的风干。

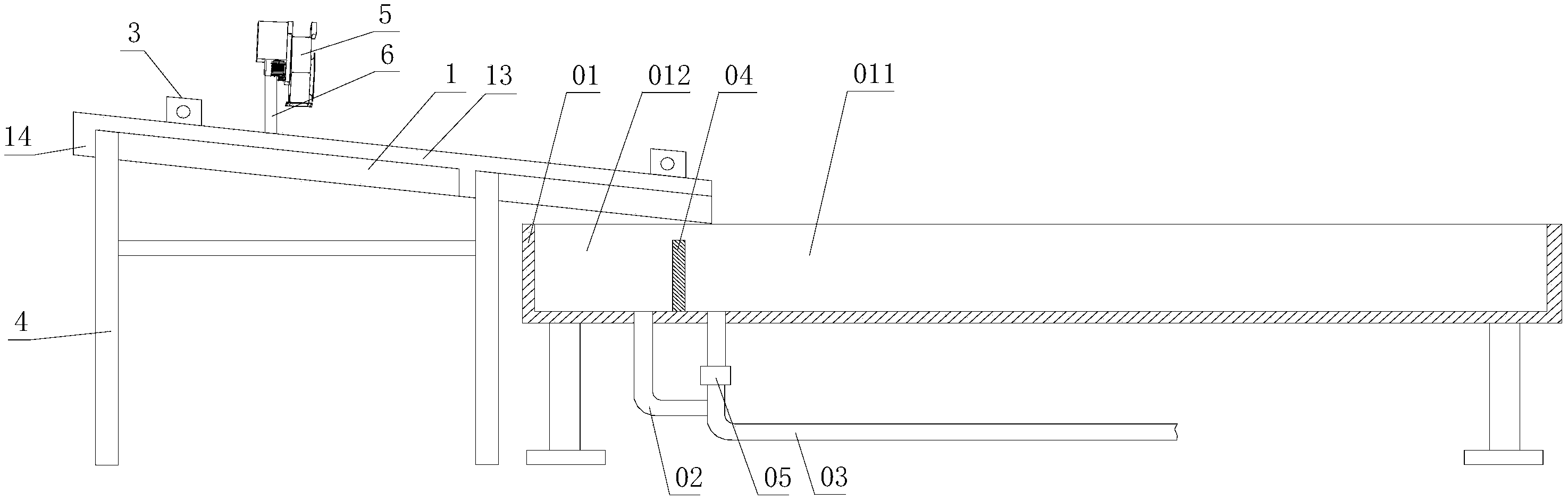

摘要附图
权利要求书
1.一种塑料线水处理装置，其特征是：包括水槽和风干装置;
所述水槽包括槽体(01)、溢水管(02)和排水管(03);所述槽体(01)内设有隔板(04)，隔板(04)将槽体(01)分为工作槽(011)和溢水槽(012);所述排水管(03)连接在工作槽(011)的底部，所述溢水管(02)连接在溢水槽(012)的底部，所述溢水管(02)与排水管(03)相连，所述排水管(03)上设有阀门(05)，阀门(05)位于溢水管(02)与排水管(03)连接处的上方;
所述风干装置包括风机(5)、U型槽(1)、底座(4)和两个辊子组件;U型槽(1)设置在底座(4)上，所述U型槽(1)相对水平面倾斜设置;两个辊子组件分别设置在U型槽(1)的上下两端;每个辊子组件均包括辊子(2)和两个分别固定在U型槽(1)两侧的支架(3)，辊子(2)转接在两个支架(3)之间;塑料线从下向上依次绕过两个辊子(2);所述风机(5)设置在U型槽(1)的上方，风机(5)的出风口朝向塑料线;
所述U型槽(1)的下端位于工作槽(011)的上方。
2.根据权利要求1所述的一种塑料线水处理装置，其特征是：每根辊子(2)上均设有多个环形凹槽，每个环形凹槽均与一根塑料线对应。
3.根据权利要求1所述的一种塑料线水处理装置，其特征是：所述U型槽(1)由底板(11)和垂直于底板(11)的两块挡板(12)构成，两块挡板(12)向外均设有凸檐(13);所述底座(4)由四根纵杆和将四根纵杆固定在一起的横杆构成;四根纵杆分别位于矩形的四个点上，凸檐(13)搭接在四根纵杆的顶部，每个凸檐(13)对应两根纵杆，凸檐(13)的下表面设有限制U型槽(1)下滑的限位块(14)。
4.根据权利要求3所述的一种塑料线水处理装置，其特征是：所述风机(5) 与凸檐(13)的上表面之间固连有立柱(6)。
5.根据权利要求4所述的一种塑料线水处理装置，其特征是：立柱(6)设置在凸檐(13)的上部。
6.根据权利要求1所述的一种塑料线水处理装置，其特征是：所述隔板(04)上端设有隔板槽(041)。
7.根据权利要求6所述的一种塑料线水处理装置，其特征是：所述隔板槽(041)内卡接有密封块(06)。
8.根据权利要求7所述的一种塑料线水处理装置，其特征是：所述密封块(06)的两侧均设有竖向的凹槽，隔板槽(041)侧壁上设有与凹槽相配的卡块。
说明书
一种塑料线水处理装置
技术领域
本实用新型涉及塑料粒子生产领域，尤其涉及一种塑料线水处理装置。
背景技术
造粒机是塑料粒子成品的生产设备，在生产塑料粒子时，首先应将原料生产为塑料线材，然后再切割成塑料粒子，在塑料线材成型后，为了提高塑料粒子的质量，在塑料线材成型后需要经过水处理，现有的冷却装置结构非常简单，是一盛有冷却水的水槽，现有的水槽无法调节到制定的水位，而且在加水时，水容易溢出，带来诸多不便。塑料线经过水槽后，带有大量的水分，会将水滴在地面上，影响工作环境，而且造成水的浪费;此外，潮湿的塑料线影响后续的加工设备，而且也影响产品的质量。
实用新型内容
本实用新型提供了一种塑料线水处理装置，旨在解决现有技术中，旨在解决现有的水槽水位不易控制的问题。
解决的另一个问题为：潮湿的塑料线影响后续加工的问题。
为了解决以上技术问题，本实用新型通过以下技术方案实现：一种塑料线水处理装置，包括水槽和风干装置;水槽包括槽体、溢水管和排水管;所述槽体内设有隔板，隔板将槽体分为工作槽和溢水槽;所述排水管连接在工作槽的底部，所述溢水管连接在溢水槽的底部，所述溢水管与排水管相连，所述排水 管上设有阀门，阀门位于溢水管与排水管连接处的上方;所述风干装置包括风机、U型槽、底座和两个辊子组件;U型槽设置在底座上，所述U型槽相对水平面倾斜设置;两个辊子组件分别设置在U型槽的上下两端;每个辊子组件均包括辊子和两个分别固定在U型槽两侧的支架，辊子转接在两个支架之间;塑料线从下向上依次绕过两个辊子;所述风机设置在U型槽的上方，风机的出风口朝向塑料线;所述U型槽的下端位于工作槽的上方。
进一步，每根辊子上均设有多个环形凹槽，每个环形凹槽均与一根塑料线对应。可以防止塑料线相对移动缠绕在一起，另一方面可以防止水沿着辊子流动。
进一步，所述U型槽由底板和垂直于底板的两块挡板构成，两块挡板向外均设有凸檐;所述底座由四根纵杆和将四根纵杆固定在一起的横杆构成;四根纵杆分别位于矩形的四个点上，凸檐搭接在四根纵杆的顶部，每个凸檐对应两根纵杆，凸檐的下表面设有限制U型槽下滑的限位块。便于拆装。
进一步，所述风机与凸檐的上表面之间固连有立柱。便于制造节约成本。
进一步，立柱设置在凸檐的上部。便于提高风机的风干效率。
进一步，所述隔板上端设有隔板槽。由于隔板槽的宽度小于隔板的宽度，通过隔板槽可以精确设定水位的高度。
进一步，所述隔板槽内卡接有密封块。便于调整水位。
进一步，所述密封块的两侧均设有竖向的凹槽，隔板槽侧壁上设有与凹槽相配的卡块。便于密封块的密封和拆装。
与现有技术相比本实用新型的优点是：本实用新型中水槽的槽体被隔板分为工作槽和溢水槽;当工作槽内的水位超过隔板高度时，水会漫过隔板流进溢水槽内，然后通过溢水管排出;溢水管与排水管相连，排水管上设有阀门，工作时，阀门关闭，工作槽内的水不会从排水管流出，溢水槽内的水通过溢水管流向排水管，从而排出，溢水管和排水管相连，共用一根排水管道，水位得到有效控制。风干装置包括相对水平面倾斜设置的U型槽，当塑料线从水槽中出来后会经过U型槽上方，塑料线带出来的水会滴在U型槽内，然后通过U型槽流回水槽中，从而实现了水的回收利用，可以避免了水滴在地面上。风机设置在U型槽的上方，风机的出风口朝向塑料线，可以将塑料线上的水分吹落，加速塑料线的风干。
