申请日2015.12.14
公开(公告)日2016.04.20
IPC分类号C02F9/10; B01D65/08
摘要
本发明公开了一种膜法处理烟气湿法脱硫废水零排放的方法及装置，通过将脱硫废水经絮凝、沉淀和中和后，再依次通入管式膜过滤装置、振动纳滤膜过滤装置和反渗透膜过滤装置得到符合环保标准的产水，产水可回收再利用，反渗透膜过滤装置的浓液通过晶种反应沉淀池自然沉淀，沉淀物通过分离去除，清液去烟道雾化蒸发处理，实现脱硫废水的零排放，避免脱硫废水对环境的污染，同时脱硫废水处理成本低，效率高。

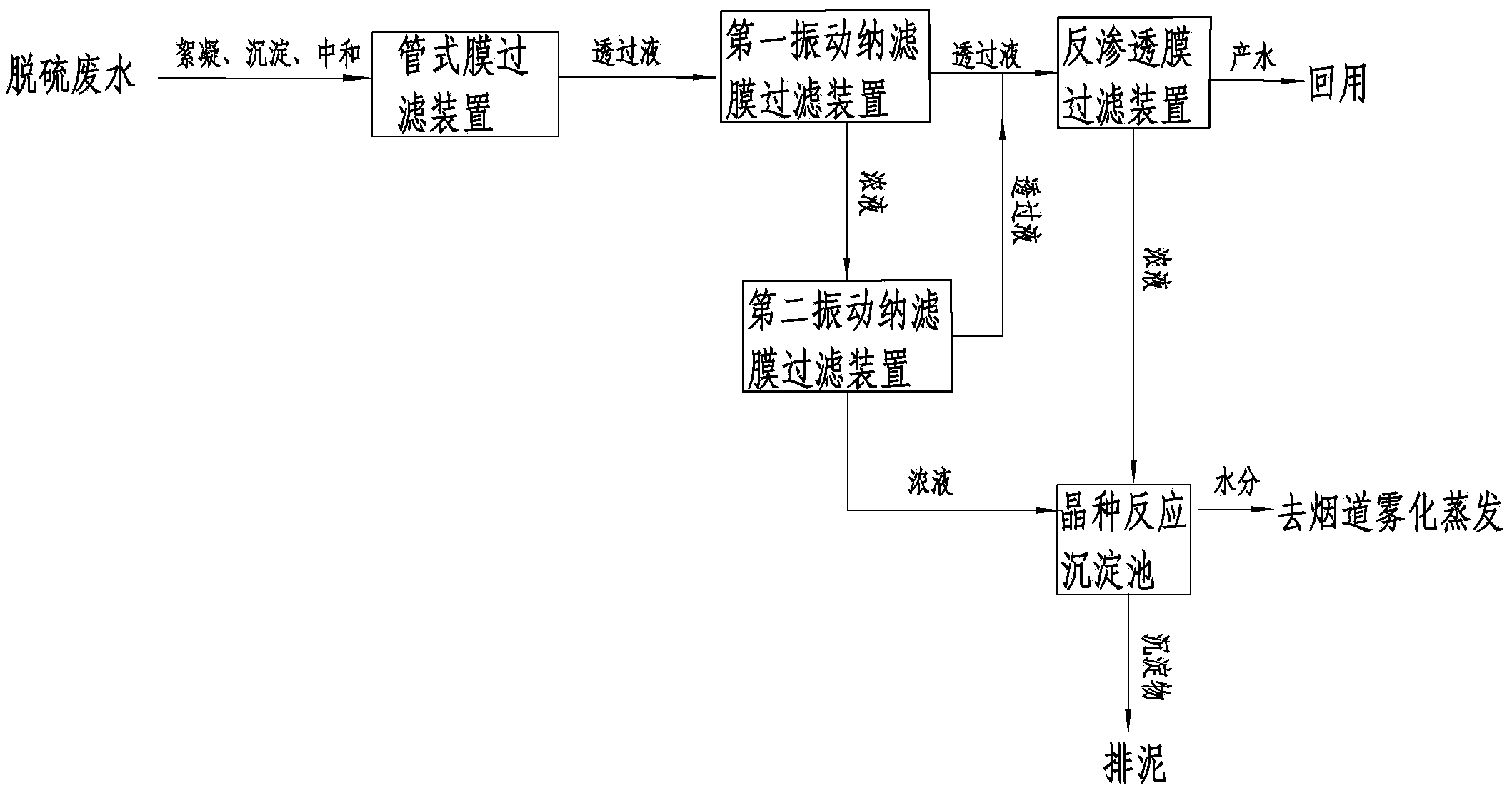

摘要附图
权利要求书
1.一种膜法处理烟气湿法脱硫废水零排放的方法，其特征在于，包括以下步骤：
S1：将脱硫废水经过加碱、絮凝剂、助凝剂进行絮凝、除镁沉淀、中和后通入管式膜过滤装置进行过滤;
S2：将经过步骤S1获得的透过液通入振动纳滤膜过滤装置进行二次过滤;
S3：将步骤S2中获得的透过液通入反渗透膜过滤装置进一步过滤，透过液回用至生产;将浓液通入晶种反应沉淀池晶体成长后自然沉淀，沉淀物通过分离去除，清液去烟道雾化蒸发处理。
2.根据权利要求1所述的一种膜法处理烟气湿法脱硫废水零排放的方法，其特征在于：步骤S2中振动纳滤膜过滤装置包括二级或二级以上振动纳滤膜过滤装置。
3.根据权利要求1所述的一种膜法处理烟气湿法脱硫废水零排放的方法，其特征在于：步骤S2中振动纳滤膜过滤装置，将获得的透过液通入反渗透膜过滤装置，浓液通入晶种反应沉淀池。
4.根据权利要求1或2所述的一种膜法处理烟气湿法脱硫废水零排放的方法，其特征在于：浓液通入晶种反应沉淀池后加入石膏粉进行搅拌。
5.一种膜法处理烟气湿法脱硫废水零排放的装置，其特征在于：包括依次连通的管式膜过滤装置、振动纳滤膜过滤装置和反渗透膜过滤装置，脱硫废水经过絮凝、沉淀、中和后通入管式膜过滤装置进行过滤，然后透过液依次通过振动纳滤膜过滤装置和反渗透膜过滤装置进行过滤获得产水和浓液，产水输送回用至生产，浓液输送至晶种反应沉淀池进行自然沉淀。
6.根据权利要求5所述的一种膜法处理烟气湿法脱硫废水零排放的装置，其特征在于：振动纳滤膜过滤装置包括二级或二级以上振动纳滤膜过滤装置，末级的振动纳滤膜过滤装置的浓液排出口连接晶种反应沉淀池。
7.根据权利要求5所述的一种膜法处理烟气湿法脱硫废水零排放的装置，其特征在于：所述振动纳滤膜过滤装置包括振动组件和膜组件，所述振动组件包括支架和振动装置，所述膜组件通过传振装置安装在支架上，所述膜组件包括立式放置的膜外壳，所述膜外壳内安装有与之适应的卷式膜元件。
8.根据权利要求5所述的一种膜法处理烟气湿法脱硫废水零排放的装置，其特征在于：所述管式膜过滤装置包括立式放置的膜外壳，所述膜外壳内安装有与之适应的卷式膜元件，所述膜外壳上、下端分别安装有上、下密封头，所述卷式膜元件中具有透过液输出管，该透过滤液输出管两端设置有分别穿过上、下密封头延伸在外的上、下透过液出口，膜外壳两端还分别设置有上、下水流开口。
说明书
一种膜法处理烟气湿法脱硫废水零排放的方法及装置
技术领域
本发明涉及一种膜法处理烟气湿法脱硫废水零排放的方法及装置，主要应用于脱硫废水处理技术等领域。
背景技术
我国是一个以煤炭为主要能源的国家，燃煤发电是我国煤炭利用的最重要途径之一。根据我国的国情，二十一世纪燃煤发电仍将占主导地位。在燃煤火电机组排放的众多大气污染物中，SO2以及粉尘对环境的危害较大，是要控制的主要污染物。随着社会的进步和经济的发展，火电厂对大气环境的污染已受到人们的普遍关注，因此有效的降低污染物排放以降低对环境的影响是我国能源领域可持续发展所面临的严峻挑战。
目前，已有的烟气脱硫技术包括湿法脱硫和干法脱硫等。其中湿法脱硫技术的运用最为广泛。湿法烟气脱硫是当今国际上85%左右大型火电厂采用的工艺流程。湿法烟气脱硫系统废水由于汞、铅、镍、砷和铬重金属离子含量较高，直接排放的危害很大，普通化学处理方法又过于复杂，且需要不断添加化学药品，耗费人力。基于此，降低脱硫废水对环境的污染成为了亟待解决的问题。
发明内容
为了克服现有技术的不足，本发明提供一种膜法处理烟气湿法脱硫废水零排放的方法及装置，实现对脱硫废水的零排放，避免脱硫废水对环境造成污染。
本发明所采用的技术方案主要是：一种膜法处理烟气湿法脱硫废水零排放的方法，包括以下步骤：
S1：将脱硫废水经过加碱、絮凝剂、助凝剂进行絮凝、除镁沉淀、中和后通入管式膜过滤装置进行过滤;
S2：将经过步骤S1获得的透过液通入振动纳滤膜过滤装置进行二次过滤;
S3：将步骤S2中获得的透过液通入反渗透膜过滤装置进一步过滤，透过液回用至生产;将浓液通入晶种反应沉淀池晶体成长后自然沉淀，沉淀物通过分离去除，清液去烟道雾化蒸发处理。
作为上述技术方案的改进，步骤S2中振动纳滤膜过滤装置包括二级或二级以上振动纳滤膜过滤装置。
作为上述技术方案的进一步改进，步骤S2中振动纳滤膜过滤装置，将获得的透过液通入反渗透膜过滤装置，浓液通入晶种反应沉淀池。
进一步，浓液通入晶种反应沉淀池后加入石膏粉进行搅拌。
本发明提供的一种膜法处理烟气湿法脱硫废水零排放的装置，包括依次连通的管式膜过滤装置、振动纳滤膜过滤装置和反渗透膜过滤装置，脱硫废水经过絮凝、沉淀、中和后通入管式膜过滤装置进行过滤，然后透过液依次通过振动纳滤膜过滤装置和反渗透膜过滤装置进行过滤获得产水和浓液，产水输送回用至生产，浓液输送至晶种反应沉淀池自然沉淀，沉淀物通过分离去除，清液去烟道雾化蒸发处理。
进一步，振动纳滤膜过滤装置包括二级或二级以上振动纳滤膜过滤装置，末级的振动纳滤膜过滤装置的浓液排出口连接晶种反应沉淀池。
进一步，所述振动纳滤膜过滤装置包括振动组件和膜组件，所述振动组件包括支架和振动装置，所述膜组件通过传振装置安装在支架上，所述膜组件包括立式放置的膜外壳，所述膜外壳内安装有与之适应的卷式膜元件。
进一步，所述管式膜过滤装置包括立式放置的膜外壳，所述膜外壳内安装有与之适应的卷式膜元件，所述膜外壳上、下端分别安装有上、下密封头，所述卷式膜元件中具有透过液输出管，该透过滤液输出管两端设置有分别穿过上、下密封头延伸在外的上、下透过液出口，膜外壳两端还分别设置有上、下水流开口。
本发明的有益效果是：
本发明的一种膜法处理烟气湿法脱硫废水零排放的方法及装置，通过将脱硫废水经絮凝、沉淀和中和后，再依次通入管式膜过滤装置、振动纳滤膜过滤装置和反渗透膜过滤装置，使得脱硫废水中含有的颗粒物、重金属离子可以有效的分离出来，同时管式膜过滤装置在过滤时可以借助于气与水形成的微小气泡对膜表面进行有效的清洗，避免了过滤膜堵塞，过滤效率高，水通量稳定，振动纳滤膜过滤装置在过滤时过滤膜不断振动，污染物在膜表面及进水通道内不容易存积，易结垢物质因为形成晶体的条件被破坏而大大减少了结晶，防止过滤膜堵塞，使得膜处理的效率会更高，水通量保持稳定，反渗透膜过滤装置将透过液中剩余的重金属离子分离出来，使得产水达到环保标准，产水可回收再利用，反渗透膜过滤装置的浓液通过晶种反应沉淀池自然沉淀，沉淀物通过分离去除，清液去烟道雾化蒸发处理，实现脱硫废水的零排放，避免脱硫废水对环境的污染，同时脱硫废水处理成本低，效率高。
