用于回收二甲胺废水处理系统

中国污水处理工程网 时间:2018-3-28 15:26:58

污水处理专利技术

  申请日2015.12.14

  公开(公告)日2016.07.13

  IPC分类号C02F9/10; C02F101/38

  摘要

  本实用新型公开了一种用于回收DMF的二甲胺废水处理系统,其特征在于,包括反应器(1)、连续纳滤装置(3)、脱氨塔(4)、焚烧炉(5)、蒸发装置(6),所述的反应器(1)、连续纳滤装置(3)、脱氨塔(4)、焚烧炉(5)、蒸发装置(6)依次序连接;还包括活性炭过滤器(2)、精密过滤器(7)。本实用新型采用连续纳滤膜装置处理二甲胺废水的系统,既能回用DMF、低纯水,又能综合利用二甲胺,既减少了污染,又充分地利用资源。

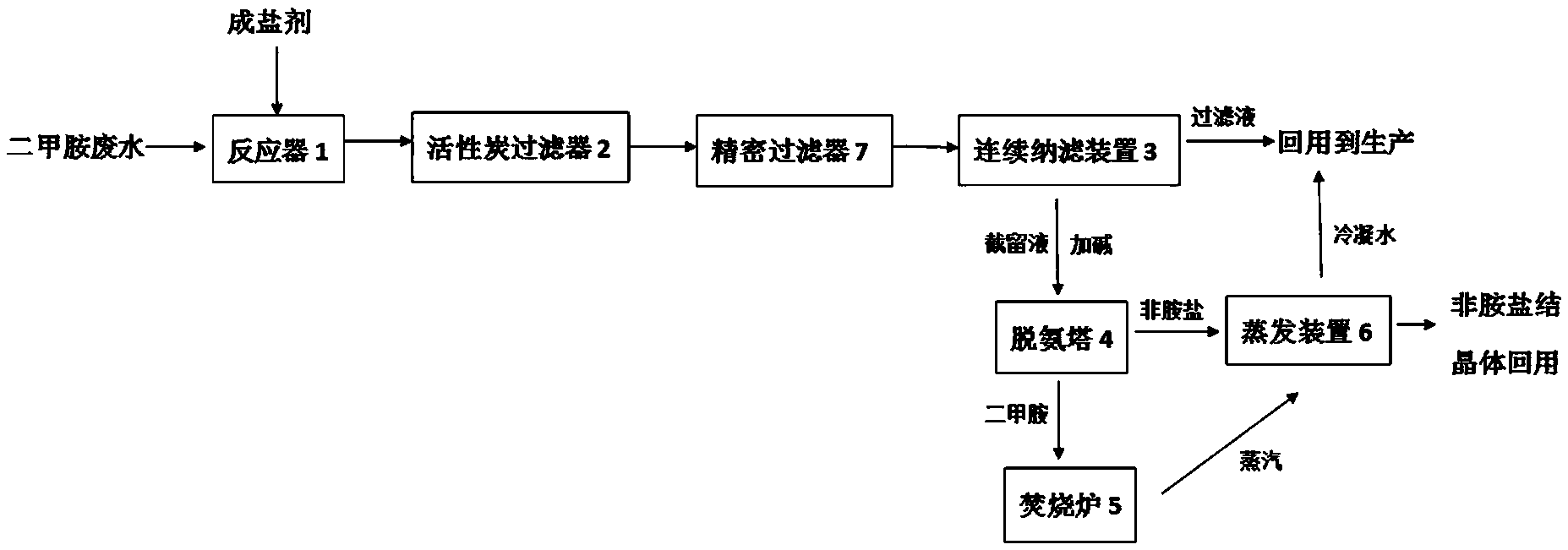

  摘要附图



  权利要求书

  1.一种用于回收DMF的二甲胺废水处理系统,其特征在于,包括反应器(1)、连续纳滤装置(3)、蒸发装置(6),所述的反应器(1)、连续纳滤装置(3)、蒸发装置(6)依次序连接。

  2.根据权利要求1所述的回收DMF的二甲胺废水处理系统,其特征在于,包括脱氨塔(4)和焚烧炉(5),所述的脱氨塔(4)的进水口与连续纳滤装置(3)相连接,脱氨塔(4)的出水口与蒸发装置(6)相连接,脱氨塔(4)的塔顶出口与焚烧炉(5)相连接。

  3.根据权利要求1或2所述的用于回收DMF的二甲胺废水处理系统,其特征在于,所述的连续纳滤装置(3)由二级或者二级以上的纳滤装置组成。

  4.根据权利要求1所述的用于回收DMF的二甲胺废水处理系统,其特征在于,所述的连续纳滤装置(3)由三级纳滤装置组成,分别为第一级纳滤装置、第二级纳滤装置和第三级纳滤装置。

  5.根据权利要求2所述的用于回收DMF的二甲胺废水处理系统,其特征在于,所述的连续纳滤装置(3)由三级纳滤装置组成,分别为第一级纳滤装置、第二级纳滤装置和第三级纳滤装置。

  6.根据权利要求5所述的用于回收DMF的二甲胺废水处理系统,其特征在于,第一级纳滤装置、第二级纳滤装置和第三级纳滤装置分别包括高压泵、膜组件、进水口、截留液出口、过滤液出口、仪器仪表、管阀及机架;第一级纳滤装置的截留液出口与第二级纳滤装置的进水口相连,第二级纳滤装置的截留液出口与第三级纳滤装置的进水口相连,过滤液出口与生产线相连;第三级纳滤装置的截留液出口与脱氨塔(4)的进水口或蒸发装置(6)相连。

  7.根据权利要求6所述的用于回收DMF的二甲胺废水处理系统,其特征在于,连续纳滤装置(3)的第二级、第三级纳滤装置中的膜组件竖式或斜式放置,膜组件与水平线的夹角为10-90度。

  8.根据权利要求6或7所述的用于回收DMF的二甲胺废水处理系统,其特征在于,连续纳滤装置(3)的膜组件截留分子量为150-500。

  9.根据权利要求1所述的用于回收DMF的二甲胺废水处理系统,其特征在于,还包括活性炭过滤器(2),所述活性炭过滤器(2)的进水口与反应器(1)连接,活性炭过滤器(2)的出水口与连续纳滤装置(3)连接。

  10.根据权利要求9所述的用于回收DMF的二甲胺废水处理系统,其特征在于,活性炭过滤器(2)上配备有活性炭蒸汽再生装置。

  11.根据权利要求9所述的用于回收DMF的二甲胺废水处理系统,其特征在于,包括精密过滤器,所述的精密过滤器的进水口与活性炭过滤器(2)的出水口连接,精密过滤器的出水口与连续纳滤装置(3)的进水口连接,精密过滤器的过滤精度为10-0.22μm。

  说明书

  一种用于回收DMF的二甲胺废水处理系统

  技术领域

  本实用新型属于废水处理回收利用领域,尤其涉及一种用于回收DMF的二甲胺废水处理系统。

  背景技术

  合成革厂在生产时会产生大量的二甲基甲酰胺废液,多数制革厂会采用直接精馏法回收DMF,塔顶会产生大量二甲胺废水,废水中夹带有少量DMF。DMF作为一种有机溶剂,具有较高的回收价值;二甲胺具有恶臭味,污染环境,因此需对二甲胺废水进行综合回收处理。

  目前从废水中脱除二甲胺主要有焚烧法、空气吹脱法、离子交换法、化学沉淀法以及反渗透膜法。其中,焚烧法造成资源浪费、成本高、能耗大;空气吹脱法工艺简单、去除效果好,但能耗较大且存在二次污染;离子交换法对处理低浓度的二甲胺废水效果较好,但对于高浓度废水再生操作较繁琐,同时存在二次污染;化学沉淀法的难点在于需寻找成本低、效果好及污染小的沉淀剂。专利CN201310173143.8是一种多级反渗透膜法截留DMF,常用的反渗透膜的分离层为聚酰胺,当浓缩倍数较高时,加上循环运行系统发热,使得截留的浓缩液中的DMF因与反渗透分离层材料同类而发生溶胀,运行压力升高,膜通量下降;并且DMF与胺盐共存,要回收DMF还要后续处理。

  针对上述几种处理方法,需寻找一种成本低、效果好及二次污染小的处理系统,特别是既能回用DMF、低纯水又能利用二甲胺的综合处理系统。

  实用新型内容

  针对现有技术存在的问题,本实用新型提供一种用于回收DMF的二甲胺废水处理系统。

  为了解决上述问题,本实用新型采用以下技术方案:

  一种用于回收DMF的二甲胺废水处理系统,其特征在于,包括反应器1、连续纳滤装置3、蒸发装置6,所述的反应器1、连续纳滤装置3、蒸发装置6依次序连接。

  优选的,包括脱氨塔4和焚烧炉5,所述的脱氨塔4的进水口与连续纳滤装置3相连接,脱氨塔4的出水口与蒸发装置6相连接,脱氨塔4的塔顶出口与焚烧炉5相连接。

  优选的,所述的连续纳滤装置3由二级或者二级以上的纳滤装置组成。

  进一步优选的,所述的连续纳滤装置3由三级纳滤装置组成,分别为第一级纳滤装置、第二级纳滤装置和第三级纳滤装置。

  进一步优选的,第一级纳滤装置、第二级纳滤装置和第三级纳滤装置分别包括高压泵、膜组件、进水口、截留液出口、过滤液出口、仪器仪表、管阀及机架;第一级纳滤装置的截留液出口与第二级纳滤装置的进水口相连,第二级纳滤装置的截留液出口与第三级纳滤装置的进水口相连,过滤液出口与生产线相连;第三级纳滤装置的截留液出口与脱氨塔4的进水口或蒸发装置6相连。

  进一步优选的,连续纳滤装置3的第二级、第三级纳滤装置中的膜组件竖式或斜式放置,膜组件与水平线的夹角为10-90度.

  进一步优选的,连续纳滤装置3的膜组件截留分子量为150-500。

  优选的,还包括活性炭过滤器2,所述活性炭过滤器2的进水口与反应器1连接,活性炭过滤器2的的出水口与连续纳滤装置3连接。

  优选的,活性炭过滤器2上配备有活性炭蒸汽再生装置.

  优选的,还包括精密过滤器7,所述的精密过滤器的进水口与活性炭过滤器2的出水口连接,精密过滤器7的的出水口与连续纳滤装置3的进水口连接,精密过滤器7的过滤精度为10-0.22um。

  优选的,反应器1可以是机械搅拌式反应器、带空气搅拌的反应器、管道混合器、文丘里混合器或利用弯头等实现混合、搅拌反应的设备或过程。

  优选的,焚烧炉可以是专门配置,也可以是利用建设方已有的锅炉,二甲胺进入焚烧炉经焚烧后分解成一氧化碳、二氧化碳、氨、氮气和氧化氮等。

  一种回收DMF的二甲胺废水处理方法,其特征在于,包括以下步骤:

  a.将二甲胺废水通入反应器中,加入成盐剂混合、搅拌均匀,并控制pH值为3-6.5,进行成盐反应;

  b.经过步骤a处理的废水进入连续纳滤装置3过滤,透过连续纳滤装置3的过滤液回用到生产;

  c.步骤b中未透过连续纳滤装置3的截留液经过蒸发装置6蒸发得到固体盐结晶物再利用或进行脱氨后再蒸发,蒸发产生的冷凝水回用生产。

  优选的,步骤b中未透过连续纳滤装置3的截留液进入蒸发装置6处理前,向截留液中加入碱,调节pH值至11.0-12.0后,进入脱氨塔4进行吹脱,二甲胺气体从脱氨塔4的塔顶排出,进入焚烧炉5焚烧处置;脱氨塔4的塔底为非胺盐浓液,非胺盐浓液经过蒸发装置6蒸发得到固体盐结晶物再利用,蒸发产生的冷凝水回用生产。

  优选的,所述的连续纳滤装置3由二级或者二级以上的纳滤装置组成。

  进一步优选的,所述的连续纳滤装置3由三级纳滤装置组成,分别为第一级纳滤装置、第二级纳滤装置和第三级纳滤装置。透过第一级、第二级、第三级纳滤装置的过滤液回用到生产;第一级纳滤装置的运行压力为400kpa-2500kpa,第二级纳滤装置的运行压为力1000kpa-4500kpa,第三级纳滤装置的运行压力为2500kpa-8000kpa。

  优选的,连续纳滤装置3与反应器1之间有活性炭过滤器2,废水通入活性炭过滤器2的流速为3-30m/h,主要吸附废水中夹带的油及其它有机物杂质。

  优选的,活性炭过滤器2上配备有活性炭蒸汽再生装置,蒸汽压力1000-4000kpa,蒸汽温度为105-130℃,对活性炭进行活化。

  优选的,步骤a的成盐剂是硫酸,步骤c中的碱为氢氧化钠、氢氧化钙、氢氧化钾或氢氧化镁。

  实用新型有益效果:

  苯实用新型采用连续纳滤法处理二甲胺废水,二甲胺与成盐剂生成二甲胺盐被纳滤膜截留后,作进一步处理;连续纳滤膜装置透过液(主要是低纯水和DMF)回用至生产线,实现既能回用DMF又能综合利用二甲胺的目的,既减少了污染,又充分地利用资源,是一种节能减排的处理系统。
