申请日2016.01.04
公开(公告)日2016.07.06
IPC分类号F24F13/22
摘要
一种船舶用空调冷凝水处理装置，由壳体、排水泵、电器控制盒、液位计、液位开关、手动排污阀组成。顶盖上设有出水口，防水接头，进水口和两个把手;排水泵固定在壳体内底部;电器控制盒、液位计、液位开关在壳体的同一侧;液位开关高度位于预设的警戒水位处;壳体底部焊接有安装脚，壳体侧面底部装有手动排污阀。电器控制盒集成了排水泵自动/手动运行切换开关、警戒水位声光报警器、排水泵自动运行指示灯、排水泵手动运行指示灯。当水位到达预设警戒水位时，液位开关动作使电器控制盒上的声光报警器通电进行声光报警。本实用新型具有集成度高、安装使用方便、保养清洗方便、安全系数高等优点，有效解决了船用空调冷凝水处理难的问题。
权利要求书
1.一种船舶用空调冷凝水处理装置，由顶盖、壳体、排水泵、液位计、电器控制盒、液位开关、手动排污阀组成;其特征在于：所述顶盖上焊接有两个不锈钢把手方便顶盖打开或关闭，顶盖上设置有出水口，防水接头，进水口;顶盖与壳体之间采用非密封设计，有效防止气堵;排水泵固定在壳体内底部;电器控制盒、液位计、液位开关设置在壳体的同一侧面上;液位开关高度位于预设的警戒水位处;壳体底部对称焊接有安装脚，对壳体起支撑和固定作用;壳体侧面底部装有手动排污阀;排水泵和液位开关的控制线穿过防水接头后接入电器控制盒。
2.根据权利要求1所述的一种船舶用空调冷凝水处理装置，其特征在于：所述的电器控制盒上集成了排水泵自动/手动运行切换开关、警戒水位声光报警器、排水泵自动运行指示灯、排水泵手动运行指示灯。
3.根据权利要求1所述的一种船舶用空调冷凝水处理装置，其特征在于：所述的液位计外围设置有铝合金保护框架。
4.根据权利要求1所述的一种船舶用空调冷凝水处理装置，其特征在于：所述壳体外表面贴有保温棉，保温棉外表面附有铝箔。
说明书
一种船舶用空调冷凝水处理装置
技术领域
本实用新型涉及一种船舶用空调冷凝水处理装置。
背景技术
随着社会的发展，人们对生活环境的舒适性有了更高的要求。现如今在船舶领域，几乎所有的船舶都会安装船用空调装置来满足人们的生活需求。然而在船用空调工作的同时会有冷凝水析出，这些冷凝水需要收集排除。面对船舶结构的多样性以及船用空调安装位置的不确定性，很难提前预设冷凝水处理装置。因此急需一种船舶用空调冷凝水处理装置，以有效解决船用空调冷凝水处理难的问题。
实用新型内容
本实用新型公开了一种船舶用空调冷凝水处理装置，主要针对一些无法预设冷凝水处理装置或冷凝水不方便从其它排水设备排除的船舶所设计，以解决船用空调冷凝水处理难的问题。
本实用新型技术方案是这样实现的：

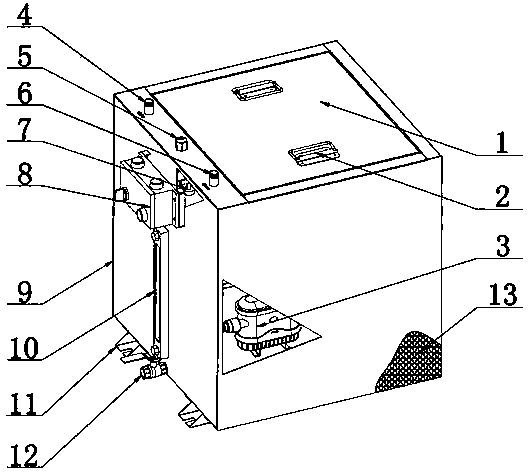

一种船舶用空调冷凝水处理装置，由顶盖、壳体、排水泵、液位计、电器控制盒、液位开关、手动排污阀组成。所述顶盖上焊接有两个不锈钢把手方便顶盖打开或关闭，顶盖上设置有出水口，防水接头，进水口;顶盖与壳体之间采用非密封设计，有效防止气堵;排水泵固定在壳体内底部;电器控制盒、液位计、液位开关设置在壳体的同一侧面上;液位开关高度位于预设的警戒水位处;壳体底部对称焊接有安装脚，对壳体起支撑和固定作用;壳体侧面底部装有手动排污阀;排水泵和液位开关的控制线穿过防水接头后接入电器控制盒。
所述的电器控制盒上集成了排水泵自动/手动运行切换开关、警戒水位声光报警器、排水泵自动运行指示灯、排水泵手动运行指示灯。
所述的液位计外围设置有铝合金保护框架且液位计内部设置有温度计。
所述壳体外表面贴有保温棉，保温棉外表面附有铝箔。
本实用新型顶盖和壳体采用优质不锈钢制成，强度高、耐腐蚀性强;排水泵具有自动和手动两种运行模式，自动模式时排水泵自身检测水位高低自动运行或停机，手动模式时排水泵不检测水位高低一直运行，只有通过手动关闭排水泵。通过液位计可以观察到壳体中水位高低，有助于选择排水泵手动运行时机。液位开关安装在壳体内液位计一侧，高度位于预设警戒水位处，当水位到达预设的警戒水位时，液位开关动作使电器控制盒上的声光报警器通电进行声光报警。壳体外表面贴有保温棉防止空气与较冷的壳体表面接触形成冷凝水。手动排污阀用于装置内部的保养清洗。
本实用新型具有集成度高、安装使用方便、保养清洗方便、安全系数高等优点，有效解决了船舶用空调冷凝水处理难的问题。
