申请日2015.12.14
公开(公告)日2016.06.08
IPC分类号C02F9/04; C02F9/08
摘要
本实用新型公开了一种移动式深度水处理系统，本实用新型系统包括预处理单元、纳滤单元和反渗透单元，通过将各单元设备放置于集装箱车上，根据水处理量来做移动水厂，较小的水处理量就可以将所有水处理设备放在一辆集装箱车上，如果大就可以分开放置在不同的车上，根据不同的水质确定处理工艺，可以只用超滤或者是水质不好的话在超滤后继续用纳滤。避免了管网的投资，同时设备运行可以分模块，根据不同水质选择不同工艺进行处理。
摘要附图
权利要求书
1.一种移动式深度水处理系统，其特征在于：所述系统包括预处理单元、纳滤单元、盛放所述预处理单元和所述纳滤单元集装箱车;
所述预处理单元包括依次连接的多孔介质过滤器、微孔过滤器、超滤装置和超滤水箱;
所述纳滤单元包括依次连接的第一保安过滤器、纳滤装置和第一净水箱;
原水箱通过原水泵连接所述多孔介质过滤器，所述超滤水箱通过一中间水泵连接所述第一保安过滤器，所述微孔过滤器与所述超滤装置之间设有超滤水泵，所述第一保安过滤器与所述纳滤装置之间设有高压泵;
所述超滤水箱设有出水口;所述第一净水箱经一臭氧发生器或臭氧混合塔出水。
2.根据权利要求1所述的移动式深度水处理系统，其特征在于：还包括反渗透单元和盛放所述反渗透单元的集装箱车，所述反渗透单元包括依次连接的阻垢剂加药装置、第二保安过滤器和反渗透装置;
所述第一净水箱通过一中间水泵连接所述阻垢剂加药装置，所述第二保安过滤器与所述反渗透装置之间分别设有高压泵;
所述反渗透装置经一臭氧发生器连接至第二净水箱，所述第二净水箱经一臭氧发生器或臭氧混合塔出水。
3.根据权利要求2所述的移动式深度水处理系统，其特征在于：所述原水泵为南特CHL16-30立式多级离心泵，所述多孔介质过滤器为玻璃钢质过滤器，所述微孔过滤器为钢制过滤器，所述超滤装置采用UF1IA200膜元件，所述超滤水箱为PE材料水箱，所述纳滤装置采用ESNA1-LF纳滤膜元件，所述反渗透装置采用CPA3-LD反渗透膜元件，所述第一净水箱和所述第二净水箱均为SS304材料水箱。
4.根据权利要求1所述的移动式深度水处理系统，其特征在于：所述多孔介质过滤器连接有反冲洗泵，所述反冲洗泵连接有风机。
5.根据权利要求4所述的移动式深度水处理系统，其特征在于：所述反冲洗泵为南特ZS65-50-200/7.5型号，所述风机为RSR-65型号罗茨风机。
6.根据权利要求2所述的移动式深度水处理系统，其特征在于：还包括一清洗装置，所述清洗装置分别连接所述超滤装置、所述纳滤装置和所述反渗透装置。
7.根据权利要求6所述的移动式深度水处理系统，其特征在于：所述预处理单元、纳滤单元和反渗透单元分别连接一PLC控制器，用于各单元泵的启闭、各水箱液位控制、所述清洗装置以及所述超滤装置、所述纳滤装置、所述反渗透装置的启停。
说明书
移动式深度水处理系统
技术领域
本实用新型涉及水处理设备领域，特别是涉及一种移动式深度水处理系统。
背景技术
水是人类生命之源，然而目前饮用水水量及质量日益引起人们的担忧，目前的水处理工艺采用的设备庞大复杂，管网投入大，没有针对不同水质及不同需求配置对应的水处理设备，造成了很大的浪费，同时对应不同需求的水处理效果不甚理想。
发明内容
本实用新型要解决的技术问题是提供一种移动式深度水处理系统，通过将各水处理单元设备放置于集装箱车上，根据水处理量来做移动水厂，较小的水处理量就可以将所有水处理设备放在一辆集装箱车上，如果大就可以分开放置在不同的车上，根据不同的水质确定处理工艺，可以只用超滤或者是水质不好的话在超滤后继续用纳滤或再进行反渗透。避免了管网的投资，同时设备运行可以分模块，根据不同水质选择不同工艺进行处理。
为达上述目的，本实用新型一种移动式深度水处理系统，所述系统包括预处理单元、纳滤单元、盛放所述预处理单元和所述纳滤单元集装箱车;
所述预处理单元包括依次连接的多孔介质过滤器、微孔过滤器、超滤装置和超滤水箱;
所述纳滤单元包括依次连接的第一保安过滤器、纳滤装置和第一净水箱;
原水箱通过原水泵连接所述多介质过滤器，所述超滤水箱通过一中间水泵连接所述第一保安过滤器，所述微孔过滤器与所述超滤装置之间设有超滤水泵，所述第一保安过滤器与所述纳滤装置之间设有高压泵;
所述超滤水箱设有出水口;所述第一净水箱设有出水口，经过纳滤处理的水存放在第一净水箱，可直接经过紫外线杀菌剂臭氧消毒后使用。
其中还包括反渗透单元和盛放所述反渗透单元的集装箱车，所述反渗透单元包括依次连接的阻垢剂加药装置、第二保安过滤器和反渗透装置;
所述第一净水箱通过一中间水泵连接所述阻垢剂加药装置，所述第二保安过滤器与所述反渗透装置之间分别设有高压泵;
所述反渗透装置经一臭氧发生器连接至第二净水箱，所述第二净水箱经一臭氧发生器或臭氧混合塔出水。
其中所述原水泵为南特CHL16-30立式多级离心泵，所述多介质过滤器为玻璃钢质过滤器，所述微孔过滤器为φ350钢制过滤器，所述超滤装置采用UF1IA200膜元件，所述超滤水箱PE材料水箱，所述纳滤装置采用ESNA1-LF纳滤膜元件，所述反渗透装置采用CPA3-LD反渗透膜元件，所述第一净水箱和所述第二净水箱均为为SS304材料水箱。
其中所述多介质过滤器连接有反冲洗泵，所述反冲洗泵连接有风机。
其中所述反冲洗泵为南特ZS65-50-200/7.5型号，所述风机为RSR-65型号罗茨风机。
其中还包括一清洗装置，所述清洗装置分别连接所述超滤装置、所述纳滤装置和所述反渗透装置。
其中所述预处理单元、纳滤单元和反渗透单元分别连接一PLC控制器，用于各单元泵的启闭、各水箱液位控制、所述清洗装置以及所述超滤装置、所述纳滤装置、所述反渗透装置的启停。
本实用新型与现有技术不同之处在于本实用新型取得了如下技术效果：
本实用新型通过将各水处理单元设备放置于集装箱车上，根据水处理量来做移动水厂，较小的水处理量就可以将所有水处理设备放在一辆集装箱车上，如果大就可以分开放置在不同的车上，根据不同的水质确定处理工艺，可以只用超滤或者是水质不好的话在超滤后继续用纳滤。避免了管网的投资，同时设备运行可以分模块，根据不同水质选择不同工艺进行处理。

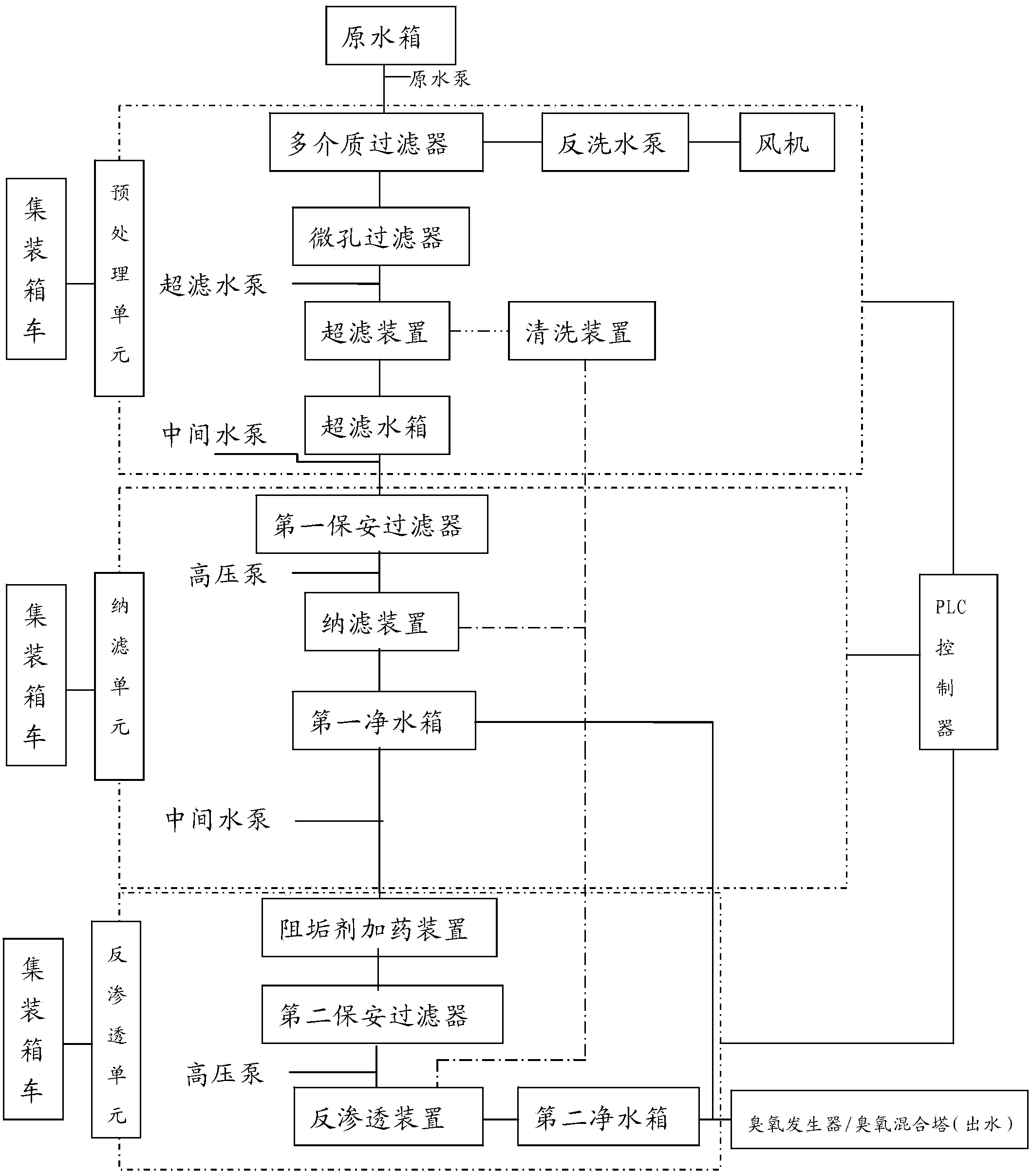

下面结合附图对本实用新型作进一步说明。
